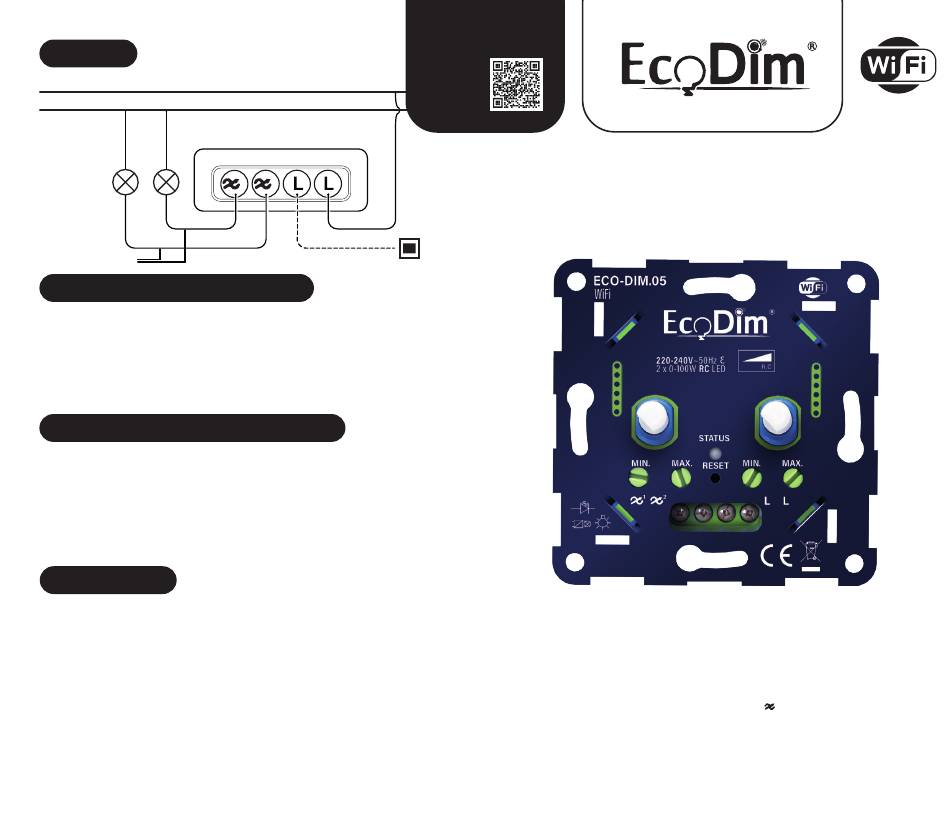

Schaltplan
L Draht
(Phasenkabel, oft braun)
N Draht
(Nulleiter, oft blau)
LED
LOAD
(Schaltdraht, oft schwarz)
Einstellung der Mindestlichtstärke
Schalten Sie das Licht mit der Dimmerwelle ein. Drehen Sie dann die Dimmerwelle so weit
wie möglich nach links (minimale Lichtleistung). Blinkt das Licht? Drehen Sie dann das
MIN-Potentiometer mit einem Schraubenzieher langsam nach rechts, um stabiles Licht
zu erhalten. Ist das Licht bereits stabil? Dann drehen Sie das MIN-Potentiometer für eine
noch bessere Dimmbarkeit langsam nach links, bis kurz vor den Punkt, an dem die Lampen
anfangen zu blinken. Dies ist die beste Dimmbarkeit der LED-Lampen. Sie können dies für
beide Lichtgruppen einstellen.
Einstellung der maximalen Lichtstärke
Schalten Sie das Licht mit der Dimmerwelle ein. Drehen Sie dann die Dimmerwelle so weit
wie möglich nach rechts (maximale Lichtleistung). Blinkt das Licht? Drehen Sie dann das
MAX-Potentiometer mit einem Schraubenzieher langsam nach links, um stabiles Licht zu
erhalten. Ist das Licht bereits stabil? Dann drehen Sie das MAX-Potentiometer langsam
nach rechts, um eine noch bessere Dimmbarkeit zu erreichen, bis kurz vor dem Punkt, an
dem die Lampen anfangen zu blinken. Dies ist die beste Dimmbarkeit der LED-Lampen. Sie
können dies für beide Lichtgruppen einstellen.

Spezifikationen

Anschluss-Spannung: 220-240VAC 50Hz
Frequenz: 2,4 GHz
Dimmtechnik: Phasenabschnitt (R,C)
Dimmbare LED-Lampen: 2 x 0-100W
Lampen mit elektronischen
Transformatoren: max. 100W pro Gruppe
Halogen- und Glühbirnen: max. 100W pro Gruppe
• Geeignet sowohl für Nachrüstlampen als auch für Neuinstallationen.
• Zwei-Draht-Anschluss - kein Nullleiter erforderlich.
• Soft-Start-System für längere Lebensdauer der LED-Lampe.
• Eingebauter Schutz für Kurzschluss, Temperaturschutz und Überlast.
DIMMER
1 2
Durchschleifen zur benachbarten
Steckdose/Schalter möglich.
DE
Handbuch
ECO-DIM.05 WiFi
LED-Doppeldimmer Phasenabschnitt/trailing edge (R,C)
Anmerkung:
• Es handelt sich um einen Zweidraht-Dimmer, der wie unter der Überschrift "Schalt-
plan" gezeigt, angeschlossen werden muss.
• Die Installation des Dimmers an einem 230V-Netz sollte von einem qualifizierten
Fachmann unter Berücksichtigung der nationalen Vorschriften durchgeführt werden.
Stellen Sie sicher, dass der Strom während aller Arbeiten abgeschaltet ist.
• Dimmer sind nicht für gewickelte/magnetische oder Kerntransformatoren geeignet.
• Für eine Verbindung muss immer der richtige Port (
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
(Imported by NJ Trading B. V .)
) angeschlossen sein.
2
EcoDim B.V.
Made in China
