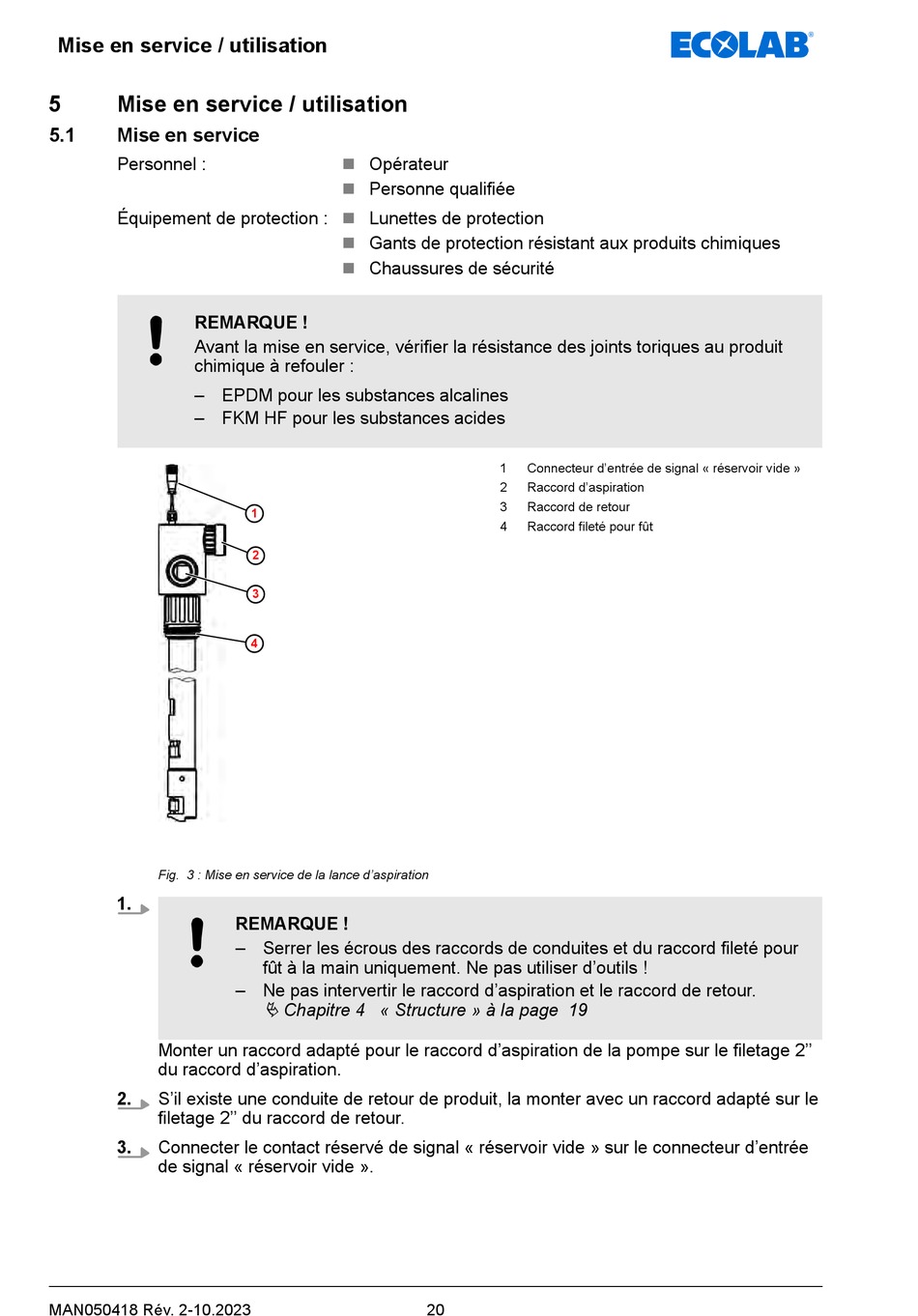

Mise En Service / Utilisation; Mise En Service - ECOLAB D50 Betriebsanleitung

Mise en service / utilisation

5 Mise en service / utilisation
5.1

Mise en service

Personnel :
Équipement de protection :
REMARQUE !
Avant la mise en service, vérifier la résistance des joints toriques au produit
chimique à refouler :
– EPDM pour les substances alcalines
– FKM HF pour les substances acides
Fig. 3 : Mise en service de la lance d'aspiration
1.
Monter un raccord adapté pour le raccord d'aspiration de la pompe sur le filetage 2''
du raccord d'aspiration.
2.
S'il existe une conduite de retour de produit, la monter avec un raccord adapté sur le
filetage 2'' du raccord de retour.
3.
Connecter le contact réservé de signal « réservoir vide » sur le connecteur d'entrée
de signal « réservoir vide ».
MAN050418 Rév. 2-10.2023
n Opérateur
n Personne qualifiée
n Lunettes de protection
n Gants de protection résistant aux produits chimiques
n Chaussures de sécurité
1
2
3
4
REMARQUE !
– Serrer les écrous des raccords de conduites et du raccord fileté pour
fût à la main uniquement. Ne pas utiliser d'outils !
– Ne pas intervertir le raccord d'aspiration et le raccord de retour.
Ä Chapitre 4 « Structure » à la page 19
1 Connecteur d'entrée de signal « réservoir vide »
2 Raccord d'aspiration
3 Raccord de retour
4 Raccord fileté pour fût
20
