E
Vor dem Einbau des Ventils die Einbau- und Betriebsanlei-
tung vollständig lesen
Einbau, Inbetriebnahme, Bedienung und Wartung darf nur
durch geschultes Fachpersonal durchgeführt werden
Die Einbau- und Betriebsanleitung sowie alle mitgeltenden
Unterlagen sind an den Anlagenbetreiber weiterzugeben
Inhalt
1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2 Anwendungsbereich / Probenahmepflicht . . . . . . . . . . . . . 1
3 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
4 Aufbau / Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
5 Probenahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

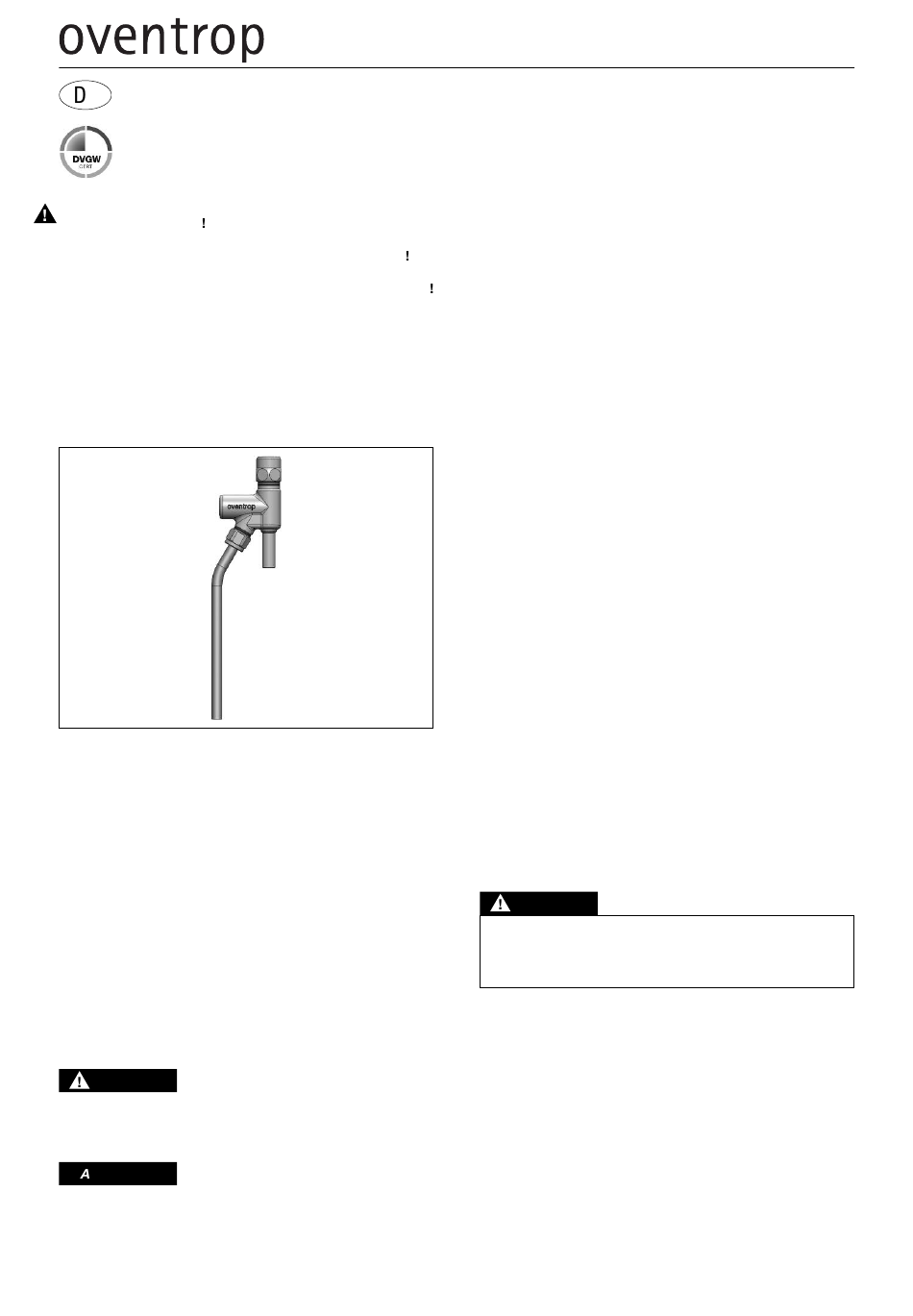

Abb. 1 „Aquastrom P" – Probenahmeventil für Eckventile
1 Allgemeine Hinweise
1.1 Informationen zur Einbau und Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient dem geschulten
Fachpersonal dazu, das Ventil fachgerecht zu installieren und
in Betrieb zu nehmen.
Mitgeltende Unterlagen – Anleitungen aller Anlagenkompo-
nenten sowie geltende technische Regeln – sind einzuhalten.
1.2 Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich ge-
schützt.
1.3 Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekennzeichnet.
Diese Hinweise sind zu befolgen, um Unfälle, Sachschäden
und Störungen zu vermeiden.
WARNUNG
WARNUNG weist auf eine möglicher-
weise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn die Sicherheitsmaßnahmen
nicht befolgt werden.
CHTUNG
ACHTUNG weist auf mögliche Sach-
schäden hin, welche entstehen können, wenn die Sicherheits-
maßnahmen nicht befolgt werden.
„Aquastrom P" - Probenahmeventil für Eckventile
für hygienisch-mikrobiologische Untersuchungen gem. Trinkwasserverordnung
2 Anwendungsbereich /
Zur Sicherstellung der Wasserqualität ist gem. Trinkwasser-
verordnung (TrinkwV) und dem DVGW-Arbeitsblatt W 551 in
Gebäudeinstallationen, aus denen Wasser an die Öffentlichkeit
abgegeben wird (z. B. Schulen, Kindergärten, Schwimmbäder,
Krankenhäuser, Gaststätten usw.) sowie bei Gebäuden, die
gewerblich genutzt werden (z.B. Mietwohnungen, Wohnanla-
gen usw.), jährlich eine Untersuchung der Trinkwasserqualität
durchzuführen. Dies gilt für Großanlagen gem. DVGW-Arbeits-
blatt W 551.
Dazu hat Oventrop mit dem „Aquastrom P" - Probenahmeventil
für Eckventile eine Armatur entwickelt, welche sich ohne Be-
triebsunterbrechungen direkt in alle marktüblichen Eckventile
mit 10mm-Quetschverschraubung einbauen lässt, um somit
eine Wasserprobe nahe der Entnahmestelle zu ermöglichen.
3 Technische Daten
– Ventil verchromt
– aus Messing gem. DIN 50930-6
– Spindel und Auslaufrohr aus Edelstahl
– Stopfbuchsdichtung aus PTFE
– Spindelabdichtung: metallisch/PTFE
– totraumfrei
– max. Betriebsdruck:
– max. Betriebstemperatur: 90°C
– Eingang:
– Ausgang:
– Betätigung mit beiliegend. Inbusschlüssel SW 5
– Auslaufrohr zur Desinfektion beflammbar
4 Aufbau / Montage
Das „Aquastrom P" – Probenahmeventil für Eckventile wird
vormontiert und geschlossen geliefert. Auslaufrohr und Inbus-
schlüssel SW 5 liegen separat bei.
Es ist durch geeignete Maßnahmen sicherzustellen, dass
die max. Betriebsdrücke sowie die max. und min. Betriebs-
temperaturen nicht überschritten bzw. unterschritten wer-
den.
Premium Armaturen + Systeme
Einbau- und Betriebsanleitung für Fachpersonal
Probenahmepflicht
PN 10
Rohr 10 x 1,25
G
schraubung mit Längenaus-
gleich
WARNUNG
3
⁄ AG mit Konus-Quetschver-
8
1
