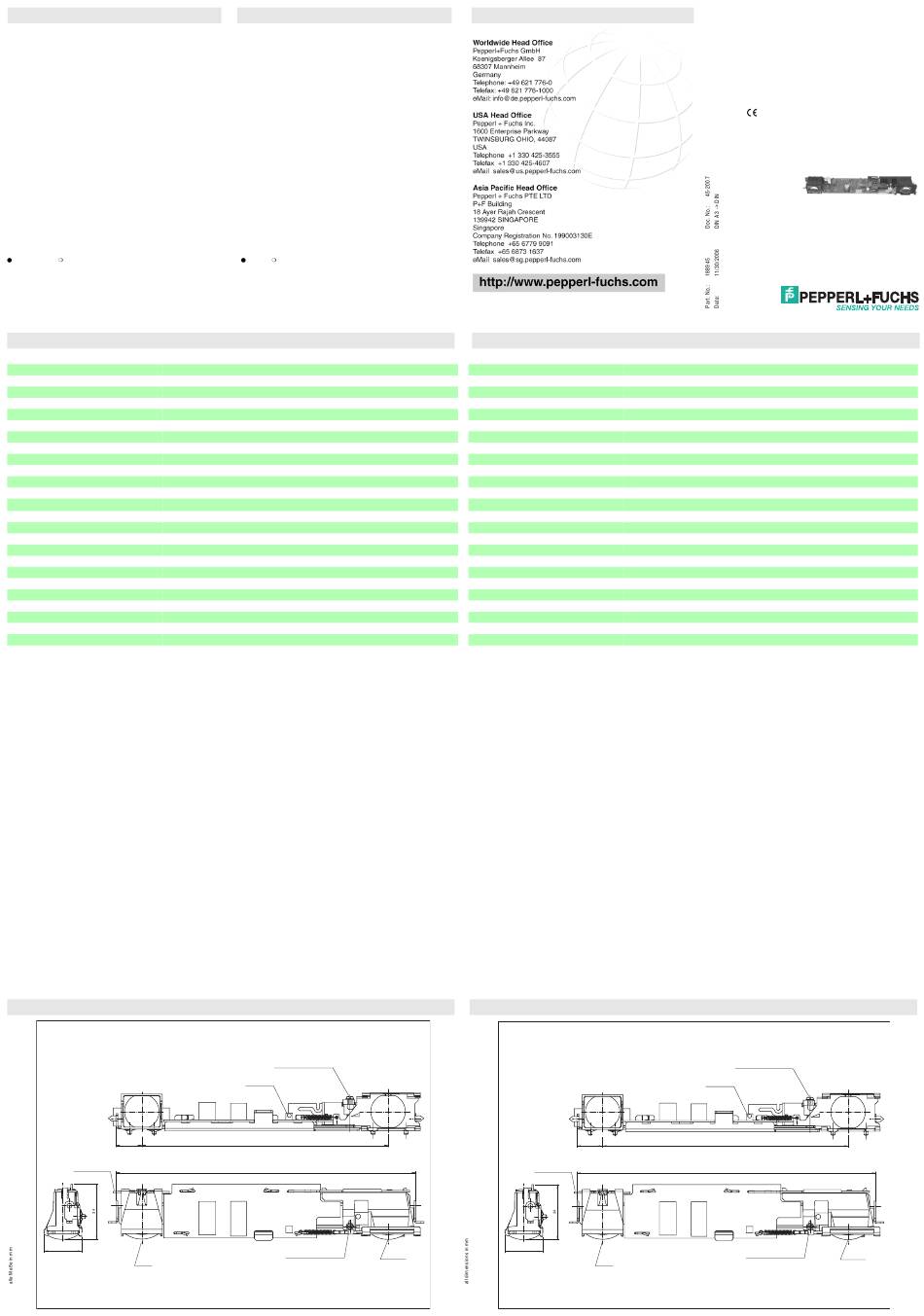

Pepperl+Fuchs AIR 16-S SLAVE Kurzanleitung

Elektrischer Anschluss
= dunkellschaltend, = hellschaltend
Technische Daten
Allgemeine Daten
Tastbereich min. 0 ... 1500 mm
Tastbereich max. 0 ... 2500 mm
Lichtsender IRED
Schwarz-/Weiß-Differenz (6%/90%) < 2 % bei Tastweite 2000 mm
Kennzeichnung CE
Betriebsart Hintergrundauswertung
Lichtfleckdurchmesser 3 cm x 8 cm bei Tastweite 2000 mm
Anzeigen/Bedienelemente
Funktionsanzeige LED rot/grün (siehe Abschnitt Funktionsanzeigen)
Bedienelemente Tastweiteneinsteller
Elektrische Daten
Betriebsspannung 24 V DC +/- 20 %
Leerlaufstrom I 55 mA
0
Ausgang
≤ 70 ms
Ansprechzeit
Normenkonformität
Normen EN 60947-5-2
Normen 2 EN 61000-6-2 ohne EN 61000-4-5, EN 61000-4-11
Normen 3 EN 61000-6-3
Normen 4 DIN 18650
Normen 5 EN 12978
Umgebungsbedingungen
Umgebungstemperatur -10 ... 50 °C (263 ... 323 K)
Mechanische Daten
Montagehöhe max. 2500 mm
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
15.5
Senderverstellung
23.13
Sender
Electrical connection
= dark on, = light on
Tastweiten-Einstellschraube
Anzeige-LED
149.2 ... 153
181.5
Tastweiten-Einstellschraube
Empfänger
Adressen/Addresses
Technical data
General specifications
Detection range min. 0 ... 1500 mm
Detection range max. 0 ... 2500 mm
Light source IRED
Black/White difference (6 %/90 %) < 2 % at 2000 mm sensor range
Marking CE
Operating mode Background evaluation
Diameter of the light spot 3 cm x 8 cm at 2000 mm sensor range
Indicators/operating means
Function display LED red/green (see section "functional display")
Operating elements sensing range adjuster
Electrical specifications
Operating voltage 24 V DC +/- 20 %
No-load supply current I 55 mA
0
Output
≤ 70 ms
Response time
Standard conformity
Standards EN 60947-5-2
Standards 2 EN 61000-6-2 without EN 61000-4-5, EN 61000-4-11
Standards 3 EN 61000-6-3
Standards 4 DIN 18650
Standards 5 EN 12978
Ambient conditions
Ambient temperature -10 ... 50 °C (263 ... 323 K)
Mechanical specifications
Mounting height max. 2500 mm
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
15.5
emitter adjustment
23.13
emitter

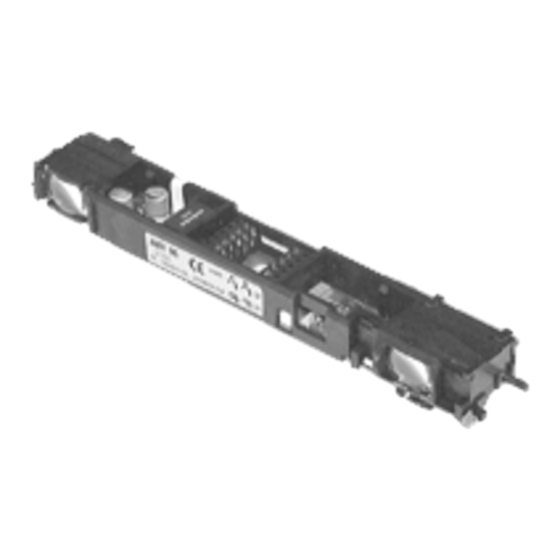

Ersatz-/Erweiterungs-Sensormodul
Replacement/extension sensor module
AIR 16-S SLAVE
detection range screw
LED indication
149.2 ... 153
181.5
detection range screw
receiver
