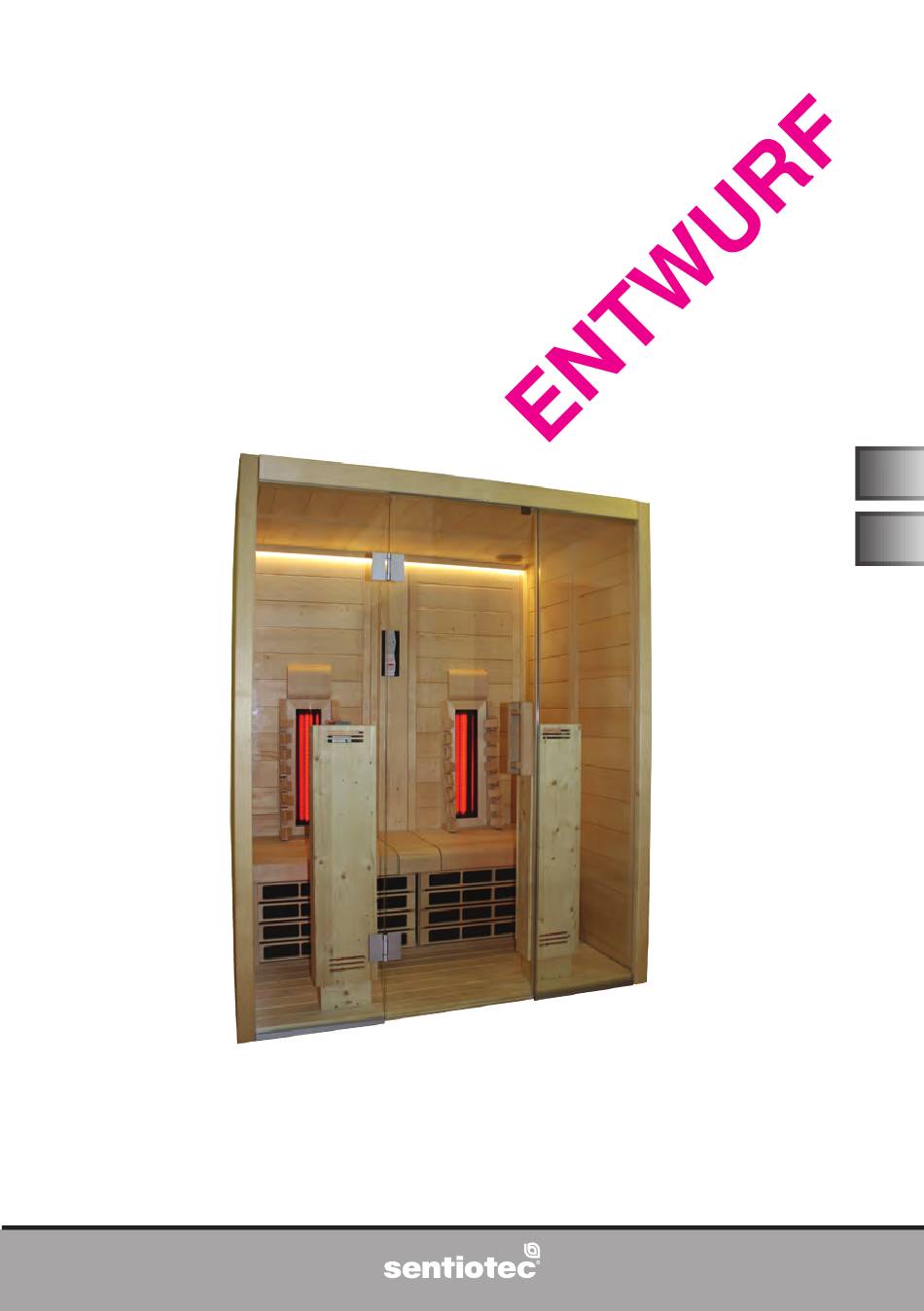

- Seite 1 Infrarotkabine VitaMy Basic / BT / S&L 164 x 120 x 202 cm MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch VITAMY-164-B / 1-037-765: VitaMy 164 Basic VITAMY-164-BT / 1-037-767: VitaMy 164 BT VITAMY-164-S&L / 1-037-768: VitaMy 164 S&L Version 03/15 Ident-Nr. ?-???-???
-
Seite 2: Zu Dieser Anleitung
Sie sie in der Nähe der Infrarotkabine auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 3: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 4/44 2. Wichtige Hinweise zu Ihrer Sicherheit Die Infrarotkabine ist nach anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. 2.1. - Seite 4 Montage- und Gebrauchsanweisung S. 5/44 ● Die Kabine darf nicht von Kindern unter 8 Jahren verwendet werden. ● Die Kabine darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähig- keiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...
-
Seite 5: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 6/44 3. Produktbeschreibung 3.1. Lieferumfang VitaMy Basic ● 1x Infrarotkabine VitaMy ● 1x 1-037-357 / Leistungsteil wave.com4 Infra ● 1x 1-012-222 / Bedienteil wave.com4 Infra ● 1x 1-009-265 / Netzanschlussleitung Infrarot 2,5m ● 2x 1-028-862 / Leitung GST18i/3s – GST18i/3B 0,5m ●... -
Seite 6: Produktfunktionen
Montage- und Gebrauchsanweisung S. 7/44 3.4. Produktfunktionen Infrarotkabine Massivkabine aus Fichtenholz für die Infrarotbestrahlung von 2 Personen. Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder Harzgallen vorkommen und man beim Aussortieren nicht erkennen kann in welcher Tiefe diese sich befinden. Wenn diese knapp unter der Oberfläche sind brechen sie bei Hitzeent- wicklung auf und „bluten“... -
Seite 7: Montage Der Infrarotkabine Vitamy
Montage- und Gebrauchsanweisung S. 8/44 4. Montage der Infrarotkabine VitaMy Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile aus- nahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt der Kabine Ihren Händler. - Seite 8 Montage- und Gebrauchsanweisung S. 9/44 4.2. Stückliste Infrarotkabine VitaMy ● sfsdgasdg ● sfsdgasdg ● sfsdgasdg ● v ● v ● v ● v ● v ● v ● v ● v ● v ● vv ● vv ● v ● vv ●...
-
Seite 9: Montage Der Kabine
Montage- und Gebrauchsanweisung S. 10/44 4.3. Montage der Kabine Montage des Bodenrahmens Abb. 1: Auflegen der drei Bodenrahmen-Elemente Abb. 2: Auf korrekte Flucht der Nut achten WORLD OF WELLNESS... - Seite 10 Montage- und Gebrauchsanweisung S. 11/44 Abb. 3: Bodelemente verbinden Schlagen Sie die Kunstoffschwalben vorsichtig mit einem Hammer, an den beiden Ecken des Bodenrahmens, ein, bis diese bündig mit der Nut des Elements sind. Montage der Wandelemente Beginnen Sie die Montage der Wandelemente an einer der beiden hinteren Ecken der Kabine.
- Seite 11 Montage- und Gebrauchsanweisung S. 12/44 Abb. 5: Wandelemente mit Ecksteher verbinden Stecken Sie den Ecksteher von oben nach unten auf die Wandelemente. Ach- ten Sie dabei auf dir korrekte Ausrichtung der „Multiclips“ (siehe Abb. 5). Der Ecksteher muss bündig mit den Wandelementen sein. Abb.
- Seite 12 Montage- und Gebrauchsanweisung S. 13/44 Abb. 7: Steuerungs-Wandelement einsetzten Nachdem Sie das Steuerungs-Wandelement eingesetzt haben, fahren Sie mit den der zweiten Ecke und dem zweiten Ecksteher fort. Abb. 8: Fertig montierte Rückwand WORLD OF WELLNESS...
- Seite 13 Montage- und Gebrauchsanweisung S. 14/44 Abb. 9: Montage der Seitenteile Abb. 10: Montage der beiden vorderen Eckelemente mit Nut für Glasführung WORLD OF WELLNESS...
- Seite 14 Montage- und Gebrauchsanweisung S. 15/44 Abb. 11: Montierte Wandelemente WORLD OF WELLNESS...
- Seite 15 Montage- und Gebrauchsanweisung S. 16/44 Montage der Glaselemente Stecken Sie das U-Profil bündig auf die Glasplatte. Achten sie dabei auf den bün- digen Abschluss der Profils mit dem Glas, an jener Seite an der die Tür sein wird. WARNUNG! Kleben Sie nachdem die Kabine korrekt positioniert ist, die U-Profile mit Silikon oder Montagekleber an den Boden.
- Seite 16 Montage- und Gebrauchsanweisung S. 17/44 Abb. 13: Einsetzen der Glasscheibe in die Nut des Eckstehers Schieben Sie das glas vorsichtig in die Nut des Eckstehers. Führen Sie dies für beide Glas-Seitenteile durch. Abb. 14: Montage der Dachleiste Der Magnet für die Tür muss auf jener Seite sein, an der die Türe öffnet. Montieren Sie den Magnet ggfs.
- Seite 17 Montage- und Gebrauchsanweisung S. 18/44 Montage der Dachelemente Abb. 15: Befestigen der Dachleiste W e l c h e Schrauben? Die Dachleiste wird anschließend von beiden Seiten mit den Eckstehern ver- schraubt. Abb. 16: Montage der Dachauflageleisten W e l c h e Schrauben? Schrauben Sie die Dachauflageleisten wie in Abb.
- Seite 18 Montage- und Gebrauchsanweisung S. 19/44 Abb. 17: Montage der Dachauflageleisten Abb. 18: Einlegen der Dachelemente 1 Abb. 19: Einlegen der Dachelemente 2 WORLD OF WELLNESS...
- Seite 19 Montage- und Gebrauchsanweisung S. 20/44 Nachdem die Dachelemente eingelegt wurden, müssen diese mit der Dachauf- lageleiste verhschraubt werden. W e l c h e Schrauben? Abb. 20: Befestigen der Dachleiste Montage der Türe Abb. 21: Aufsetzten der Türdichtung Die Dichtung wird auf das Glaselement aufgesetzt, welches keine Bohrungen für die Türbeschläge besitzt.
- Seite 20 Montage- und Gebrauchsanweisung S. 21/44 Abb. 22: Montage der Türbeschläge 1 Schrauben Sie die beiden Türbeschläge am Fix-Glaselement fest, achten sie dabei auf die gerade Ausrichtung der Beschläge und darauf, dass die Öffnung der Türe nach außen erfolgt. Die Ausrichtung der Beschläge wird durch die Justierung / Drehung der beiden Kunstoffringe vorgenommen.
- Seite 21 Montage- und Gebrauchsanweisung S. 22/44 Schiebe Sie das Türschließer-Blech an jener Stelle über die Glastüre, an der sich der Magnet auf der Dachleiste befindet. Abb. 24: Montage Türschließer-Blech Abschließend wird der Türgriff montiert. Dazu geben Sie zuerst die beiden Silikoneinlagen in die Bohrungen für den Türgriff am Glaselement. Danach ver- schrauben Sie die beiden Griffe vorsichtig miteinander.
- Seite 22 Montage- und Gebrauchsanweisung S. 23/44 Abb. 26: Fertige Kabinenwände und Dachelemente WORLD OF WELLNESS...
- Seite 23 Montage- und Gebrauchsanweisung S. 24/44 Montage des Kabinenbodens Abb. 27: Kabinenboden einlegen Montage der Frontstrahler Abb. 28: Fronstrahler fixieren WORLD OF WELLNESS...
- Seite 24 Montage- und Gebrauchsanweisung S. 25/44 Nachdem die Strahler am Boden eingerastet sind, fixieren Sie diese jeweils viermal eine Drehung um 90° im Uhrzeigersinn an den Inbusschrauben. Abb. 29: Fronstrahler fixieren Abb. 30: Einlegen der Specksteinschalen WORLD OF WELLNESS...
- Seite 25 Montage- und Gebrauchsanweisung S. 26/44 Montage der Bankauflage und der Wadenstrahler Abb. 31: Montage der Bankauflage Schrauben Sie links und rechts in der Kabine die Bankauflage mit je 2 Schrau- W e l c h e ben fest. Schrauben? Abb. 32: Montage der Wadenstrahler-Aufnahme Schrauben Sie links und rechts in der Kabine die Aufnahme für die Wadenstrahler fest.
- Seite 26 Montage- und Gebrauchsanweisung S. 27/44 Abb. 33: Einsetzten der Wadenstrahler Setzten Sie die den beide Wadenstrahler in die Wadenstrahler-Aufnahmen ein. Achten Sie dabei darauf, dass die Leitung am Boden ist. Abb. 34: Einsetzten der Wadenstrahler Bodenleiste WORLD OF WELLNESS...
- Seite 27 Montage- und Gebrauchsanweisung S. 28/44 Montage der Entlüftung Abb. 35: Montage der Entlüftung Schrauben Sie das Basiselemnt der Entlüftung mit den 3 beiliegend Schrauben fest. Abb. 36: Einkleben des LED Stripes Schrauben Sie anschließend das Holzteller ein und sichern Sie die Schraube von außen mit der Kunststoffscheibe.
- Seite 28 Montage- und Gebrauchsanweisung S. 29/44 Montage der LED Lichtleiste Abb. 37: Montage der Lichtleiste Schrauben Sie die Lichtleiste an der Decke fest. W e l c h e Schrauben? Abb. 38: Einkleben des LED Stripes Kleben Sie den LED Stripe in die Lichtleiste ein. Achten Sie darauf, dass der Stecker genügend weit durch die Öffnung in der Decke reicht.
- Seite 29 Montage- und Gebrauchsanweisung S. 30/44 Anschluss der LED Lichtleiste Abb. 39: Verbinden des LED Stripes mit der Steuerung Geben Sie das Netzteil der LED Beleuchtung unter die Bank. Führen Sie die Anschlussleitung und den Netzstecker durch die Öffnung in der Rückwand nach außen.
- Seite 30 Montage- und Gebrauchsanweisung S. 31/44 Montage der Rückenstrahler Abb. 40: Rückenstrahler montieren 1 Setzten Sie die beiden Strahler von Innen in den Ausschnitt ein. VORSICHT! Achten Sie darauf, dass der Anschlussbereich der Strahler auf der Ober- seite ist! Abb. 41: Rückenstrahler montieren 2 W e l c h e Schrauben Sie die Strahler mit je 4 Schrauben fest.
- Seite 31 Montage- und Gebrauchsanweisung S. 32/44 Abb. 42: Halterungen der Rückenlehnen montieren Schrauben Sie die Halterungen an den vormarkierten Positionen fest. W e l c h e Schrauben? Abb. 43: Blende der Rückenstrahler montieren Schrauben Sie die Holzblenden der Strahler jeweils mit 4 Schrauben von der Rükseite der Kabine aus fest.
- Seite 32 Montage- und Gebrauchsanweisung S. 33/44 Abb. 44: Montage der Kofstützen Schrauben Sie die Halterungen fest und stecken Sie anschließen das Kopfele- ment an die gewünschte Position. Abb. 45: Rückenlehnen einhängen Stecken Sie abschließen die Rückenlehnen von oben nach unten auf die Hal- terungen bis diese einrasten.
-
Seite 33: Einbau Der Infrarot-Steuerung
Montage- und Gebrauchsanweisung S. 34/44 4.4. Einbau der Infrarot-Steuerung Beachten Sie für die Montage, Inbetriebnahme und Bedienung die An- leitung welche der Steuerung beiliegt. Die Betriebsart „Raumtemperaturregelung“ wird von der beiliegenden Steuerung nicht unterstützt. Montage des Bedienteils Montieren sie das Bedienteil an die vorgesehe Stelle in der Rückwand der Kabine. Abb. - Seite 34 Montage- und Gebrauchsanweisung S. 35/44 Anschluss des Leistungsteils Das Leistungsteil der Steuerung wird unter der Bank der Kabine platziert und wie folgt angeschlossen. Abb. 47: Anschlüsse Leistungsteil Stecker Beschreibung wave.com4 Infra Bedienteil IR-Heizgruppe 1 IR-Heizgruppe 2 Netzanschluss Lüfteranschluss (schwarz) - optional Lichtanschluss (grün) WORLD OF WELLNESS...
- Seite 35 Montage- und Gebrauchsanweisung S. 36/44 Zuordnung der Heizgruppen Das Leistungsteil der Steuerung wird unter der Bank der Kabine platziert und wie folgt angeschlossen. Heizgruppe 1: Frontstahler links, Rückenstrahler links, Wadenstrahler links (über Schalter) Heizgruppe 2: Frontstahler rechts, Rückenstrahler rechts, Wadenstrahler rechts (über Schalter) Die Anordnung kann beinahe beliebig den eigenen Wünschten angepasst werden.
-
Seite 36: Einbau Des Bluetooth Moduls (Nur Vitamy Bt)
Montage- und Gebrauchsanweisung S. 37/44 4.5. Einbau des Bluetooth Moduls (nur VitaMy BT) Beachten Sie für die Montage, Inbetriebnahme und Bedienung die An- leitung welche dem Bluetooth-Modul und den Excitern beiliegt. Montage des Bedienteils Montieren sie das Bedienteil an die vorgesehe Stelle in der Rückwand der Kabine. Abb. - Seite 37 Montage- und Gebrauchsanweisung S. 38/44 Anschluss des Bedienteils Schließen Sie die Exciter und das Netzteil lt. Anleitung am Bedienteil an. Das Netzteil muss sich außerhalbe der Kabine befinden. Abb. 51: Montage des Bedienteils WORLD OF WELLNESS...
-
Seite 38: Einbau Der Sound & Light (Nur Vitamy S&L)
Montage- und Gebrauchsanweisung S. 39/44 4.6. Einbau der sound & light (nur VitaMy S&L) Beachten Sie für die Montage, Inbetriebnahme und Bedienung die An- leitung welche der sound & light Farblampe beiliegt. Montage des Bedienteils und des USB-Docks Montieren sie das Bedienteil und das USB-Dock an die vorgesehen Stellen in der Rückwand der Kabine. -
Seite 39: Montage Der Bank
Montage- und Gebrauchsanweisung S. 40/44 4.7. Montage der Bank Nachdem die Steuerung fertig angeschlossen ist, kann die Bank montiert werden. Abb. 52: Montage der Bank 1 Legen Sie die Bank auf die Auflageleisten. Abb. 53: Montage der Bank 2 W e l c h e S c h r a u b e - Sichern Sie anschließend die Bank mit der Sicherungsschraube gegen Verrutschen. - Seite 40 Montage- und Gebrauchsanweisung S. 41/44 5. Reinigung und Wartung 5.1. Reinigung ACHTUNG! Schäden an der Kabine ● Übergießen die Kabine und die elektronischen Komponenten nicht mit Wasser. ● Reinigen Sie die Kabine und die elektronischen Komponenten nicht zu feucht. 5.2. Wartung Die Infrarotkabine VitaMy ist wartungsfrei.
-
Seite 41: Entsorgung
Gebrauchsanweisung für den Anwender S. 42/44 7. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften. - Seite 42 Gebrauchsanweisung für den Anwender S. 43/44 Abmessungen Da Holz ein Naturprodukt ist, sind geringfügige Maßabweichungen möglich. WORLD OF WELLNESS...
