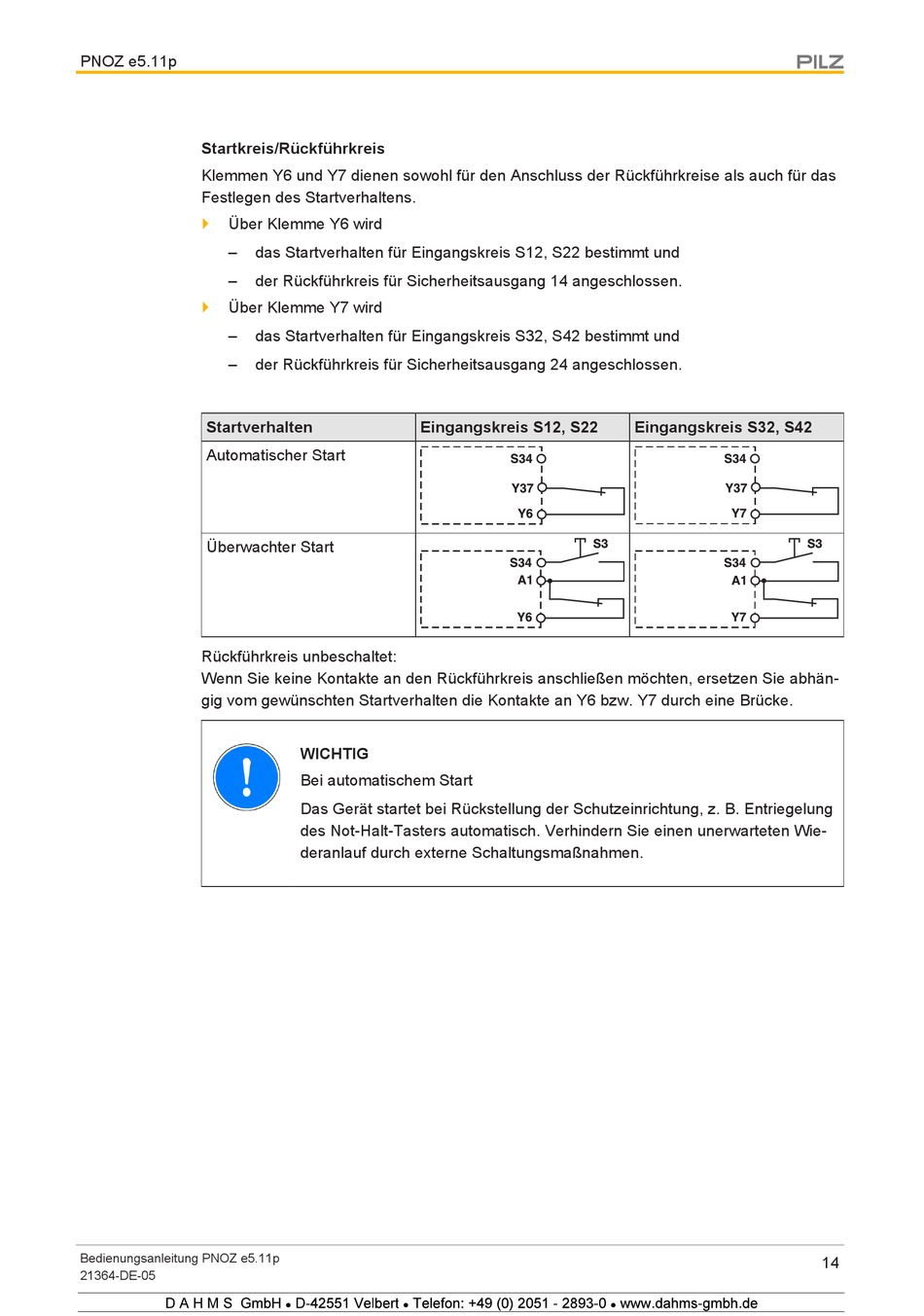

PNOZ e5.11p
Startkreis/Rückführkreis
Klemmen Y6 und Y7 dienen sowohl für den Anschluss der Rückführkreise als auch für das
Festlegen des Startverhaltens.
}
Über Klemme Y6 wird
–
–
}
Über Klemme Y7 wird
–
–
Startverhalten
Automatischer Start
Überwachter Start
Rückführkreis unbeschaltet:
Wenn Sie keine Kontakte an den Rückführkreis anschließen möchten, ersetzen Sie abhän-
gig vom gewünschten Startverhalten die Kontakte an Y6 bzw. Y7 durch eine Brücke.
Bedienungsanleitung PNOZ e5.11p
21364-DE-05
1234 567 2
das Startverhalten für Eingangskreis S12, S22 bestimmt und
der Rückführkreis für Sicherheitsausgang 14 angeschlossen.
das Startverhalten für Eingangskreis S32, S42 bestimmt und
der Rückführkreis für Sicherheitsausgang 24 angeschlossen.
Eingangskreis S12, S22
WICHTIG
Bei automatischem Start
Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung
des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie-
deranlauf durch externe Schaltungsmaßnahmen.
9
7
9 9
8
8
Eingangskreis S32, S42
! " # 6$ 9 % 67 # !
8
14
