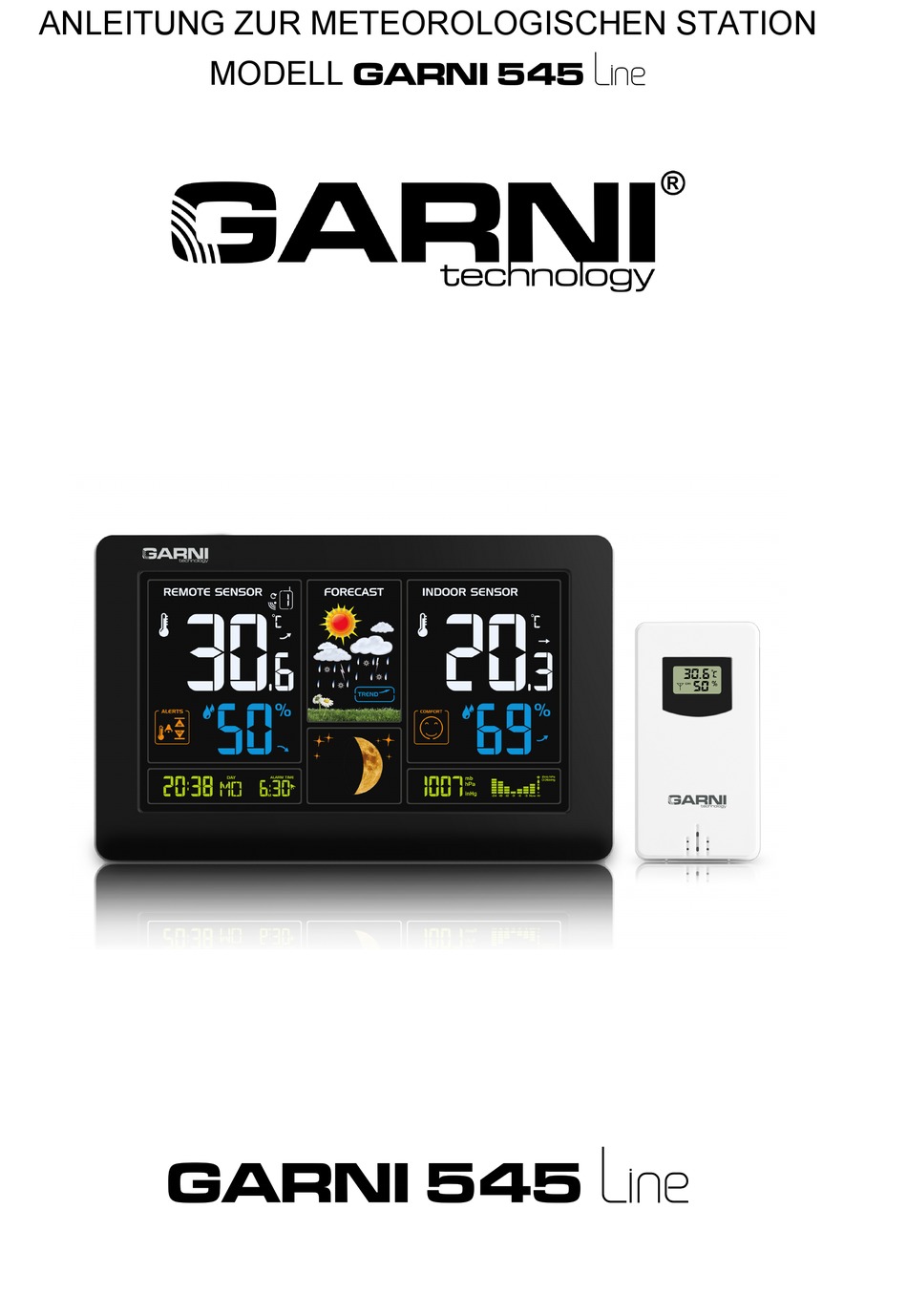

ANLEITUNG ZUR METEOROLOGISCHEN STATION
Li n e
MODELL
Li n e

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Garni 545 Line

Inhaltszusammenfassung für Garni 545 Line

  • Seite 1 ANLEITUNG ZUR METEOROLOGISCHEN STATION Li n e MODELL Li n e...

  • Seite 2: Packungsinhalt

    Diesem Symbol folgt ein wichtiger Hinweis, diesem Symbol folgt eine Bemerkung Für einen sicheren Gebrauch sind die Anweisungen aus dieser Anleitung stets zu beachten PACKUNGSINHALT Haupt- (Empfangs-) Einheit Kabelloser Sensor GARNI 030H Netzteil für die Haupteinheit Anleitung BESCHREIBUNG - inverses VA-Farbdisplay - Messung der relativen Außen- und Innenluftfeuchtigkeit (%)
  • Seite 3 1) Symbol für Wettervorhersage und Entwicklungstrend der Wetterlage 2) Temperatur und relative Feuchtigkeit (REMOTE SENSOR – Außenwerte, INDOOR SENSOR – Innenwerte) 3) Absoluter Luftdruck und Entwicklungsdiagramm des Luftdrucks 4) Wärmekomfort-Symbol 5) Mondphase 6) Uhrzeit und Datum 7) Alarmsymbol für obere oder untere Grenze der Außentemperatur Rückansicht 8) Montageloch für Wandmontage 9) Taste...

  • Seite 4: Installation Der Batterien

    Kabelloser Sensor 1) Temperatur 5) Sendetaste TX 2) Relative Feuchtigkeit 6) Kanalumschalter 3) LED-Diode 7) Batteriefachdeckel 4) Taste °C/°F INBETRIEBNAHME Installation der Batterien Hinweis: um die meteorologische Station nicht zu beschädigen, achten Sie auf die richtige Polarität der Batterien. Für die Haupteinheit sind nur hochwertige Alkali-Batterien zu verwenden, im kabellosen Sensor sind dann Lithium-Batterien zu verwenden, die frostbeständig sind.
  • Seite 5 Sobald die Haupteinheit mit dem kabellosen Sensor verbunden wurde, sind die Haupteinheit und der kabellose Sensor an der gewünschten Stelle in der Reichweite des Signals des kabellosen Sensors aufzustellen Anschluss mehrerer kabelloser Sensoren Die Haupteinheit ermöglicht den Anschluss von bis zu 3 kabellosen Sensoren, die an verschiedenen Stellen aufgestellt werden können.

  • Seite 6: Bemerkung

    das Signal erfolgreich empfangen wurde, werden auf dem Display die aktuelle Uhrzeit, das Datum sowie das Symbol des Signalempfangs angezeigt. Das Symbol steht für die Signal-Empfangsstärke, je mehr Striche, desto besser ist der Signalempfang. Die Wetterstation wird das DCF-77-Synchronisierungssignal automatisch jeden Tag um 1:00, 2:00 und um 3:00 Uhr empfangen. Sollte der Empfang fehlgeschlagen sein, wird dieser in einer Stunde wiederholt, insgesamt fünfmal.

  • Seite 7: Uhrzeit Und Datum

    9) Die Taste drücken, um Einstellungen zu speichern und in die jeweils nächste Einstellung zu wechseln. 10) Die Taste oder drücken, um das Datumsformat zu wählen (T-M, Tag-Monat oder M-T, Monat- Tag). 11) Die Taste drücken, um Einstellungen zu speichern und in die jeweils nächste Einstellung zu wechseln.

  • Seite 8: Wettervorhersage

    1) Temperatureinheit (°C oder °F) 2) Trendpfeil der Temperaturentwicklung 3) Temperatur in Grad Celsius °C oder Fahrenheit °F 4) Relative Feuchtigkeit 5) Trendpfeil der relativen Feuchtigkeit Wettervorhersage Die Vorhersage basiert auf der Änderung des barometrischen Drucks, im Allgemeinen gilt, wenn der barometrische Druck steigt, verbessert sich das Wetter und umgekehrt.

  • Seite 9: Absoluter Luftdruck

    Temperatur / relative Feuchtigkeit Temperatur / relative Feuchtigkeit Temperatur / relative Feuchtigkeit steigt ändert sich nicht sinkt Absoluter Luftdruck Der Messwert des absoluten Luftdrucks wird in jeweiligen Einheiten im rechten unteren Displaybereich der Haupteinheit angezeigt. Das Diagramm zeigt die Entwicklung in den letzten 24 Stunden.

  • Seite 10: Änderung Der Temperatureinheiten

    ÄNDERUNG DER TEMPERATUREINHEITEN Die Taste drücken, um Temperatureinheiten zwischen °C oder °F umzuschalten. ANZEIGE DER GEMESSENEN MAX / MIN-WERTE Drücken Sie die Taste MEM wiederholt, um die maximalen und minimalen Messwerte der Temperatur und relativen Luftfeuchtigkeit anzuzeigen. Die Werte werden in folgender Reihenfolge angezeigt: - maximale Messwerte - minimale Messwerte - bei der dritten Betätigung der Taste MEM wird das Durchblättern der maximalen und minimalen...

  • Seite 11: Weckzeit Einstellen

    WECKZEIT EINSTELLEN 1) Die Taste drücken, auf dem Display wird die Weckzeit angezeigt 2) Die Taste drücken und für ein paar Sekunden gedrückt halten, bis die eingestellte Weckstunde blinkend angezeigt wird 3) Die Taste oder drücken, um die gewünschte Weckstunde einzustellen 4) Die Taste drücken, auf dem Display blinkt die jeweils eingestellte Weckminute 5) Die Taste...

  • Seite 12: Problemlösung

    PROBLEMLÖSUNG Problem / Situation Lösung DCF-77-Signalempfang fehlgeschlagen Position der Haupteinheit ändern; manuelle Signalsuche starten; Uhrzeit und Datum manuell einstellen statt Temperatur- und Feuchtigkeits-Messwerte Messwerte außerhalb des Messbereichs wird Folgendes auf dem Display angezeigt: H.HH oder LL.L Wetterstation funktioniert nicht korrekt Haupteinheit in die Werkseinstellung bringen, indem Sie die Batterien entnehmen und das Netzteil für 30 Sekunden trennen...

  • Seite 13: Haupteinheit

    Maße: 49 x 95 x 32 mm Die Gesellschaft GARNI technology a.s. erklärt hiermit, dass dieser Typ der Funkeinrichtung – die Wetterstation Modell GARNI 545 Line der Richtlinie 2014/53/EU entspricht. Die vollständige Fassung der EU-Konformitätserklärung entnehmen Sie der folgenden Webseite: www.garni-meteo.cz Die Anleitung wurde für die Gesellschaft GARNI technology a.s.
