Garni 2055 ARCUS Anleitung

Wlan-wetterstation
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
WLAN-Wetterstation
Typ: GARNI 2055
Arcus
Anleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Garni 2055 ARCUS

Inhaltszusammenfassung für Garni 2055 ARCUS

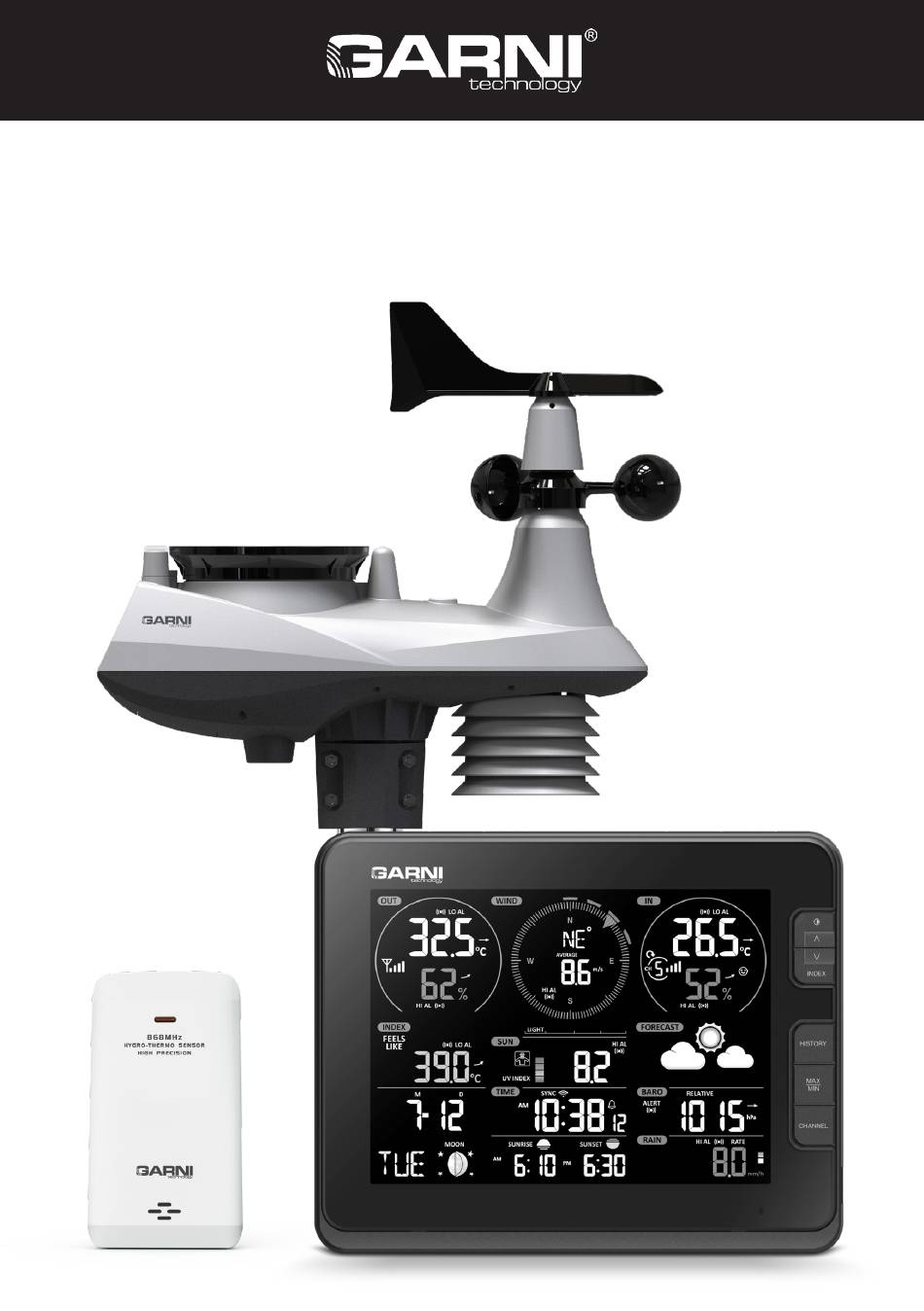

  • Seite 1 WLAN-Wetterstation Typ: GARNI 2055 Arcus Anleitung...

  • Seite 2: Sicherheitshinweise

    SYMBOLE Diesem Symbol folgt ein wichtiger Hinweis. Diesem Symbol folgt eine Bemerkung. Für einen sicheren Gebrauch sind die Anweisungen aus dieser Anleitung stets zu beachten. SICHERHEITSHINWEISE - Es wird dringend empfohlen, diese Anleitung durchzulesen und aufzubewahren. Der Hersteller sowie Lieferant übernehmen keine Haftung für fehlerhafte Messungen, Datenverluste oder eventuelle sonstige Folgen, die sich aus einem unsachgemäßen Gebrauch des Produktes ergeben.

  • Seite 3: Inhaltsverzeichnis

    GARNI TECHNOLOGY APP ........

  • Seite 4: Einleitung

    EINLEITUNG Die Wetterstation mit WLAN-Verbindung und mit einem eingebauten kabellosen Profi-Sensor 7 in 1, Typ GARNI 2055 , sammelt genaue und detaillierte Wetterdaten, die dann automatisch an die bekannten Wetterdienste Weather Arcus Underground und Weathercloud hochgeladen werden. Diese ermöglichen das automatische Hochladen von Daten aus meteorologischen Stationen von verschiedenen Benutzern, die dann einen freien Zugang zu den Daten überall dort...

  • Seite 5: Lcd-Display

    9. Barometerdruck 5. UV-Index sowie Sonnenschein-Intensität 10. Zeit des Sonnenaufgangs und -untergangs (SUN) 11. Niederschlagssumme DER GARNI 055H KABELLOSE SENSOR FÜR MESSUNGEN VON TEMPERATUR UND RELATIVER FEUCHTIGKEIT 1. LED-Anzeige der Datenübertragung 4. Taste [ RESET ] 2. Buchse für Wandmontage 5.
  • Seite 6 DER INTEGRIERTE KABELLOSE GARNI 5INT 7-IN-1-SENSOR 1. Anemometer - Wetterfahne 7. Batteriefachabdeckung 8. Taste [ RESET ] 2. Anemometer – Windfahne 3. Antenne 9. LED-Diode 4. Strahlungsschirm 10. Wasserwaage 5. Sensor für Temperatur- und 11. Niederschlagsmesser Feuchtigkeitsmessung mit einem Ventilator 12.

  • Seite 7: Montageset Für Den Integrierten Kabellosen Sensor

    INBETRIEBNAHME Die Haupteinheit kann mit einem integrierten kabellosen GARNI 5INT 7-in-1-Außensensor und mit bis zu 7 optionalen GARNI 055H kabellosen Sensoren gepaart werden (1 Stück ist im Lieferumfang enthalten). INSTALLATION DES EINGEBAUTEN KABELLOSEN GARNI 5INT 7-IN-1-SENSORS Der integrierte kabellose 7-in-1-Sensor misst Windrichtung und -geschwindigkeit, Niederschlagssumme, UV-Index, Sonnenschein, Temperatur und Feuchtigkeit.

  • Seite 8: Montagehinweise

    2) Befestigen Sie die Stange Step 2: (nicht im Lieferumfang Fasten the stainless steel pole on your f ix pole ( purchas e enthalten) mit U-Schrauben, separately) with U -bolts, pole Spannklemmen, mounting clamps and nuts. Unterlegscheiben und Schraubenmuttern an den Ständer Nicht im Lieferumfang Fixed pole package...

  • Seite 9: Installation Des Kabellosen Garni 055H Sensors

    INSTALLATION DES KABELLOSEN GARNI 055H SENSORS 1. Die Batteriefachabdeckung nach unten schieben. 2. Mit dem Kanalumschalter die gewünschte Kanalnummer (z.B. 1) wählen. 3. Batterien einlegen (2x AA-Batterien), auf die richtige Polarität (+/-) bitte achten. 4. Die Batteriefachabdeckung wieder anbringen. 5. Der Sensor wird nun innerhalb von wenigen Minuten mit der Haupteinheit gepaart.

  • Seite 10: Reset Und Wiederherstellung Der Werkseinstellung

    BEMERKUNG: - Für eine ordentliche Funktion darf die jeweilige Kanalnummer nicht dupliziert werden. Für Näheres zur Einstellung der Kanäle siehe Kapitel „INSTALLATION DES KABELLOSEN GARNI 055H SENSORS“ - Diese Wetterstation unterstützt verschiedene Arten von zusätzlichen kabellosen Sensoren, z.B. Schwimmbad-Sensoren. Für mehr Informationen wenden Sie sich bitte an Ihren Händler.

  • Seite 11: Benutzerkonto Auf Einem Wetterserver Erstellen Und Wlan-Verbindung Einstellen

    2. Bei der Halbkugel-Vorwahl im Web-Interface für Einstellung der Haupteinheit „S“ wählen, siehe „EINSTELLUNG DER VERBINDUNG ZU WETTERSERVERN“ 3. Drücken Sie die Taste zur Bestätigung und Beendung der Einstellung. Apply BEMERKUNG: Die Änderung der Orientierung von der nördlichen zur südlichen Erdhalbkugel kehrt die Mondphase automatisch um.

  • Seite 12: Erstellung Eines Weathercloud-Kontos

    5. Notieren Sie die Identifikationsnummer und den Schlüssel Ihrer Station, um mit der Einstellung 5. Pro pokračování nastavení si poznamenejte identifikační číslo a klíč vaší stanice. 5. Pro pokračování nastavení si poznamenejte identifikační číslo a klíč vaší stanice. fortzufahren. 5. Pro pokračování nastavení si poznamenejte identifikační číslo a klíč vaší stanice. VYTVOŘENÍ...

  • Seite 13: Eigener Benutzer-Server

    3. Auf der Seite „Create new device“ geben Sie alle Daten ein. Im Menü „Model*“ wählen Sie die Option „2055 Arcus“ in der Sektion „GARNI“. Im Menü „Link type*“ wählen Sie die Option „SETTINGS“. Nach Dateneingabe klicken Sie auf die Taste „Create“.

  • Seite 14: Wlan-Einstellung

    WLAN-EINSTELLUNG 1. Beim ersten Einschalten der Haupteinheit oder beim Drücken und Halten der Taste [ SENSOR / WI-FI] im Normalmodus für 6 Sekunden erscheinen auf dem LCD-Display die Symbole „AP“ a „ “. Diese Symbole zeigen an, dass die Haupteinheit in den Modus „AP“ (Access Point) gewechselt hat und WLAN-Einstellungen vorgenommen werden können.

  • Seite 15: Einstellung Der Verbindung Zu Einem Wetterserver

    EINSTELLUNG DER VERBINDUNG ZU EINEM WETTERSERVER Auf der Seite "SETUP" in der Webschnittstelle geben Sie die folgenden Informationen ein, siehe unten. Wenn Sie die Services Wunderground.com, Weathercloud.net nicht nutzen oder Ihre Daten nicht auf Ihren eigenen Server hochladen wollen, lassen Sie die Felder leer. SETUP-Seite SETUP page SETTINGS...

  • Seite 16: Stand Der Verbindung Zum Zeitserver

    STAND DER VERBINDUNG ZUM ZEITSERVER Wenn die Haupteinheit mit dem Internet verbunden ist, wird mit dem Zeitserver eine Internetverbindung hergestellt, um die UTC-Zeit (koordinierte Weltzeit) zu erhalten. Nach erfolgreicher Verbindung und Zeitaktualisierung erscheint das „ “ Symbol auf dem LCD-Display. Die Uhrzeit wird über einen Zeitserver automatisch, jeden Tag um 12:00 und 24:00 Uhr synchronisiert.

  • Seite 17: Anzeige Von Messwerten Auf Dem Server Weather Underground

    (z.B. in Form 0000 – 1111 – 2222), der sich an der hinteren Seite der Haupteinheit befindet. Wetterstation eingegeben haben. Dieser Code ist gut aufzubewahren. Mehr dazu finden Sie unter www.garni-meteo.cz/aplikace, www.garnitechnology.cz oder www.garnitechnology.com. BEMERKUNG: Änderungen in Erbringung der App GARNI Technology vorbehalten.

  • Seite 18: Firmware-Update

    AKTUALISIERUNGSABLAUF 1. Laden Sie die neueste Firmwareversion von einer unserer Webseiten auf Ihren Computer herunter: www.garni-meteo.cz; www.garnitechnology.cz oder www.garnitechnology.com 2. Die Haupteinheit in den AP-Modus (Access Point) bringen und die Verbindung zwischen der Haupteinheit und dem Computer herstellen, siehe Kapitel „WLAN-EINSTELLUNG“.

  • Seite 19: Sommerzeit (Dst)

    3. Die Taste [ ] oder [ ] drücken, um den jeweils eingestellten Wert zu ändern. Drücken und halten Sie die Scroll-Taste. 4. Drücken Sie die Taste [ CLOCK SET ], um die Einstellung zu speichern und den Einstellungsmodus zu verlassen. Andernfalls wird die Haupteinheit den Einstellungsmodus nach 60 Sekunden ohne Tastenbetätigung automatisch verlassen.

  • Seite 20: Wecken Einschalten/Ausschalten Und Die Pre-Alarm-Funktion

    BEMERKUNG: - Beim Wecker-Modus erscheint auf dem Display das Symbol “ ”. - Die Wecker-Funktion schaltet sich automatisch ein, sobald Sie die Zeit des Weckens eingestellt haben. WECKEN EINSCHALTEN/AUSSCHALTEN UND DIE PRE-ALARM-FUNKTION 1. Drücken Sie die Taste [ ALARM ] im Normalmodus, um die Zeit des Weckens für 5 Sekunden anzuzeigen. 2.

  • Seite 21: Anzeige Von Weiteren Kanälen (Optionale Funktion Mit Zusätzlichen Sensoren)

    Integrierter kabelloser 7-in- 1-Sensor Sonstige kabellose Sensoren Kein Signal Schwaches Signal Starkes Signal 2. Wenn das Signal unterbrochen wurde und die Verbindung nach mehr als 15 Minuten nicht wieder hergestellt werden kann, erlischt das Signalsymbol. Die Anzeige "Er" wird für beim jeweiligen Kanal für Temperatur und Feuchtigkeit angezeigt.

  • Seite 22: Beaufort Skala

    WINDANZEIGEMODUS WÄHLEN Die Taste [ WIND ] im Normalmodus drücken, um zwischen den Windgeschwindigkeitswerten BEAUFORT = Beaufortskala, AVERAGE = durchschnittliche Windgeschwindigkeit in den letzten 12 Sekunden, GUST = Windstoß zu wechseln, Anzeige der höchsten Windgeschwindigkeit, die während der letzten Messung erfasst wurde. BEAUFORT SKALA Die Beaufortskala ist eine international verwendete Skala zur Beschreibung der Windstärke.

  • Seite 23: Index

    INDEX In der Sektion INDEX auf dem Display kann man durch das Drücken der Taste [ INDEX ] den Wetterindex in der nachfolgenden Reihenfolge anzeigen: GEFÜHLTE TEMPERATUR (FEELS LIKE) TAUPUNKT (DEW POINT) TEMPERATURINDEX (HEAT INDEX) WIND CHILL. GEFÜHLTE TEMPERATUR (FEELS LIKE) Der Index der gefühlten Temperatur bestimmt die gefühlte Außentemperatur.

  • Seite 24: Luftdruck

    LUFTDRUCK Der Luftdruck (atmosphärische Druck) ist eine Kraft, mit der die Erdatmosphäre auf eine Flächeneinheit eines bestimmten Ortes wirkt. Der barometrische Druck sinkt mit der Erhöhung der Meereshöhe. Die Meteorologen benutzen die Barometer zur Messung des barome- trischen Drucks. Die Schwankung des barometrischen Drucks wird durch das Wetter beeinflusst und deshalb ist es möglich, aufgrund der Messungen von Druckänderungen das Wetter vorherzusagen.

  • Seite 25: Anzeige Der Max/Min-Messwerte

    SONNENSCHEININTENSITÄT: 1. In der Anzeige der Sonnenscheinintensität die Taste [ SUN ] drücken und für 2 Sekunden gedrückt halten, um die Einheit einzustellen. 2. Die Taste [ ] oder [ ] für Änderung der Einheit in dieser Reihenfolge drücken: Klux → Kfc → W/m². 3.

  • Seite 26: Messwerte Für Die Letzten 24 Stunden

    BEMERKUNG: Auf dem Display werden das jeweilige Symbol " " / " ", " " und der Zeitstempel angezeigt. MESSWERTE FÜR DIE LETZTEN 24 STUNDEN Die Haupteinheit speichert automatisch die in den letzten 24 Stunden gemessenen Werte. 1. Die Taste [ HISTORY ] für Anzeige der Messwerte drücken, z.B. die aktuelle Uhrzeit ist 7:25 Uhr, den 8.

  • Seite 27: Displaybeleuchtung

    5. Durch das Drücken der Taste [ ALARM ] schalten Sie zwischen dem Einschalten und Ausschalten des Alarms um. 6. Drücken Sie die Taste [ ALERT ], um zur Einstellung des nächsten Wertes/Alarms zu wechseln. Symbol des eingeschalteten Das Symbol wird Alarms nicht angezeigt Alarm eingeschaltet...

  • Seite 28: Wartung Des Eingebauten Kabellosen Garni 5Int 7-In-1-Sensors

    WARTUNG DES EINGEBAUTEN KABELLOSEN GARNI 5INT 7-IN-1-SENSORS WARTUNG DES NIEDERSCHLAGSMESSERS AUSTAUSCH DER 1. Drehen Sie den Trichter des WETTERFAHNE Niederschlagsmessers um 30° Die Wetterfahne ausschrauben und gegen den Uhrzeigersinn, dadurch abnehmen, danach austauschen wird der Trichter abgeschraubt. und wieder einschrauben.

  • Seite 29: Technische Parameter

    Webbrowser mit der HTML-5-Unterstützung, z.B. aktualisierte Empfohlener Webbrowser Versionen von Google Chrome, Safari, Edge, Firefox oder Opera Spezifizierung der Verbindung mit drahtlosen Sensoren 1x integrierter kabelloser 7-in-1-Sensor (GARNI 5INT) und bis zu Unterstützte kabellose 7x kabellose Sensoren für Temperatur-/Feuchtigkeitsmessung Sensoren (GARNI 055H und andere, siehe vorstehende Kapitel) Übertragungsfrequenz...
  • Seite 30 Einheiten hPa, inHg und mmHg 540 ~ 1100 hPa (Einstellung des relativen Drucks 930 ~ 1050 Messumfang hPa) (700 ~ 1.100 hPa ± 5 hPa) / (540 ~ 696 hPa ± 8 hPa) (20.67 ~ 32.48 inHg ± 0.15 inHg) / (15.95 ~ 20.55i nHg ± 0.24 inHg) Genauigkeit (525 ~ 825 mmHg ±...
  • Seite 31 < 5 m/s: +/- 0,5 m/s; > 5 m/s: +/- 6 % (je nachdem, welcher Wert Genauigkeit höher ist) Abbildungsmodi Windstoß / durchschnittliche Windgeschwindigkeit Die in den letzten 24 Stunden gemessenen Werte, max. Speichermodi Windstoß/durchschnittliche Windgeschwindigkeit Obergrenze der Windgeschwindigkeit (Windstoß/ Messwert-Alarm Durchschnittsgeschwindigkeit) Anzeige der Windrichtung...

  • Seite 32: Der Integrierte Kabellose Garni 5Int 7-In-1-Sensor

    Die Anleitung wurde übersetzt, modifiziert und bearbeitet von: Eine Vervielfältigung dieser Anleitung oder ihrer Teile ist ohne schriftliche Zustimmung des Autors untersagt www.garni-meteo.cz www.garnitechnology.cz www.garnitechnology.com Ver. 1 04G20 Änderungen in Erbringung der Leistungen von der App GARNI technology und den Servern Weather Underground und Weathercloud sind vorbehalten...
