Inhalt
Dachelement
DEUTSCH
3.6
SensorBOX
• Abdeckplatte der Luftregulierungs-
öffnung im Winkelprofil (oder in der
Trennleiste für Ganglöschung) abneh-
men.
• Sensor in den Luftkanal einbauen/aufklip-
sen (I1).
• SensorBOX von außen an den
Winkelprofil montieren (I2).
SensorBOX in der Trennleiste für
Ganglöschung
Vertiv | Knürr SmartAisle™ – Kaltgang-Einhausung | 03.029.998.0.001 | Index D |
Content
Roof element
ENGLISH

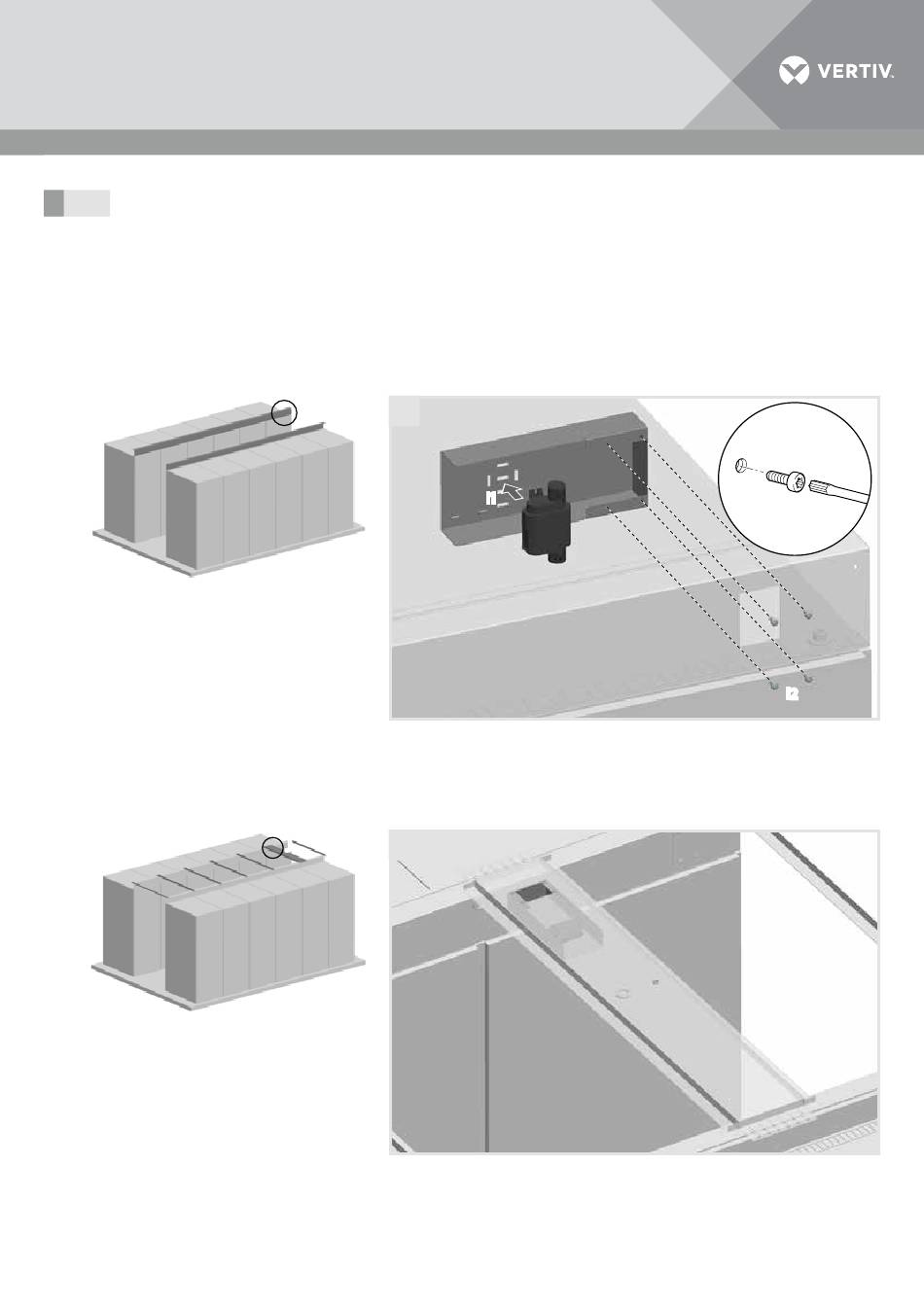

SensorBOX
• Remove the cover plate of the air regula-
tion opening in the angle bracket (or in
the separating strip for aisle extinguish-
ing).
• Install/snap the sensor onto the air duct
(I1).
• Attach the SensorBOX from the outside
to the angle bracket (I2).
I
I
SensorBOX in the separating strip
for aisle extinguishing
J
J
Sommaire
Элемент крыши
РУССКИЙ
Устройство для подключе-
ния датчиков SensorBOX
• Снимите защитную пластину с отвер-
стия регулирования подачи воздуха в
угловом профиле (или в разделитель-
ной планке для закрытия коридора).
• Установите/зафиксируйте зажимами
датчик в воздушном канале (I1).
• Установите устройство для подключе-
ния датчиков SensorBOX снаружи на
угловой профиль (I2).
I1
A2
A1
Устройство для подключения
датчиков SensorBOX в раздели-
тельной планке для закрытия
хода
CO-1001401 I 05/19
A2
I2
4x
TX 30
TX 25
6
A1
I2
13
