SIGMATEK RO 041 Betriebsanleitung
Verwandte Anleitungen für SIGMATEK RO 041
Inhaltszusammenfassung für SIGMATEK RO 041
- Seite 1 RO 041 S-DIAS Relais Ausgangsmodul Betriebsanleitung Erstellungsdatum: 30.10.2014 Versionsdatum: 26.07.2023 Artikelnummer: 20-064-041-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Relais Ausgangsmodul

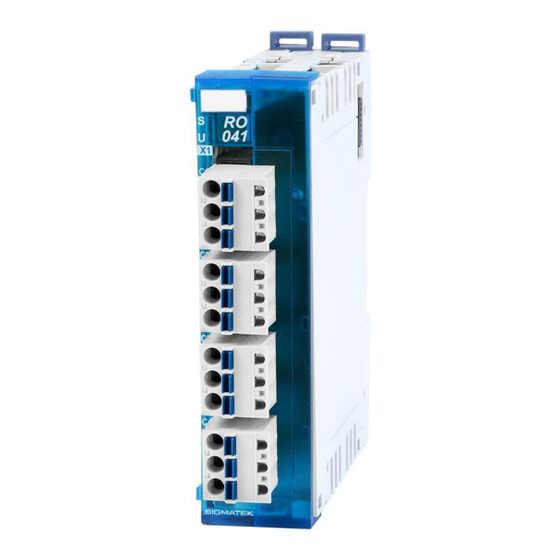

S-DIAS RELAIS AUSGANGSMODUL RO 041 S-DIAS Relais Ausgangsmodul RO 041 mit 4 Relaisausgängen S-DIAS Relais Ausgangsmodul vier Relaisausgänge mit je einem Schließerkontakt für 230 V/6 A AC bzw. 24 V/6 A DC. 26.07.2023 Seite 1... -
Seite 4: Inhaltsverzeichnis
RO 041 S-DIAS RELAIS AUSGANGSMODUL Inhaltsverzeichnis Einleitung ................5 Zielgruppe/Zweck dieser Betriebsanleitung ......5 Wichtige und referenzierende Dokumentationen ...... 5 Lieferumfang ................. 5 Grundlegende Sicherheitshinweise ........6 Verwendete Symbole ..............6 Haftungsausschluss ..............7 Allgemeine Sicherheitshinweise ..........8 Software/Schulung ............... 9 Normen und Richtlinien ............10... - Seite 5 S-DIAS RELAIS AUSGANGSMODUL RO 041 Mechanische Abmessungen ..........18 Anschlussbelegung .............. 19 Status LEDs ................. 19 Zu verwendende Steckverbinder ..........20 Beschriftungsfeld ............... 21 Verdrahtung ................22 Anschlussbeispiel ..............22 Hinweise ..................23 Montage/Installation .............. 24 Lieferumfang prüfen ..............24 Einbau ..................
- Seite 6 RO 041 S-DIAS RELAIS AUSGANGSMODUL 15.1 Zykluszeiten unterhalb von 1 ms (in µs) ........30 15.2 Zykluszeiten größer gleich 1 ms (in ms) ........30 16 Hardwareklasse RO041 ............31 16.1 Schnittstellen ................32 16.1.1 Clients ....................32 16.1.2 Server ....................32 16.1.3...
-
Seite 7: Einleitung
Bei Fragen steht Ihnen natürlich auch gerne unser Support-Team zur Verfügung. Notfalltelefon sowie Geschäftszeiten entnehmen Sie bitte unserer Website. Wichtige und referenzierende Dokumentationen Dieses und weitere Dokumente können Sie über unsere Website bzw. über den Support beziehen. Lieferumfang 1x RO 041 26.07.2023 Seite 5... -
Seite 8: Grundlegende Sicherheitshinweise
RO 041 S-DIAS RELAIS AUSGANGSMODUL Grundlegende Sicherheitshinweise Verwendete Symbole Für die in den einschlägigen Anwenderdokumentationen verwendeten Warn-, Gefahren- und Informationshinweise werden folgende Symbole verwendet: GEFAHR Gefahr bedeutet, dass der Tod oder schwere Verletzungen eintreten, wenn die angegebenen Maßnahmen nicht getroffen werden. -
Seite 9: Haftungsausschluss
Bitte lesen Sie vor jeder Handhabung eines Produktes die dazu gehörigen Dokumente und diese Betriebsanleitung gründlich durch. Für Schäden, die aufgrund einer Nichtbeachtung dieser Anleitungen oder der jeweiligen Vorschriften entstehen, übernimmt die Fa. SIGMATEK GmbH & Co KG keine Haftung. 26.07.2023 Seite 7... -
Seite 10: Allgemeine Sicherheitshinweise
Sicherheits- und Gesundheitsschutzanforderungen muss der Hersteller, bevor eine Inverkehrbringung einer Maschine erfolgt, eine Risikobeurteilung gemäß Maschinenrichtlinie 2006/42/EG durchführen. Betreiben Sie das Gerät nur mit von SIGMATEK dafür freigegebenen Geräten und Zubehör. VORSICHT Behandeln Sie das Gerät mit Sorgfalt und lassen Sie es nicht fallen. -
Seite 11: Software/Schulung
S-DIAS RELAIS AUSGANGSMODUL RO 041 Software/Schulung Die Applikation wird mit der Software LASAL CLASS 2 und LASAL SCREEN Editor erstellt. Es werden Schulungen für die LASAL-Entwicklungsumgebung angeboten, mit der Sie das Produkt konfigurieren können. Informationen über Schulungstermine finden Sie auf unserer Website. -
Seite 12: Normen Und Richtlinien
Richtlinien Das Produkt wurde in Übereinstimmung mit den Richtlinien der Europäischen Union konstruiert und auf Konformität geprüft. 3.1.1 EU-Konformitätserklärung EU-Konformitätserklärung Das Produkt RO 041 ist konform mit folgenden europäischen Richtlinien: • 2014/35/EU Niederspannungsrichtlinie • 2014/30/EU Elektromagnetische Verträglichkeit (EMV-Richtlinie) • 2011/65/EU „Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-... -
Seite 13: Typenschild
S-DIAS RELAIS AUSGANGSMODUL RO 041 Typenschild HW: Hardwareversion SW: Softwareversion 26.07.2023 Seite 11... -
Seite 14: Technische Daten
RO 041 S-DIAS RELAIS AUSGANGSMODUL Technische Daten Spezifikation Relaisausgänge Anzahl Kontakt Schließer Relaistyp V23061-A1007-A302 Nennspannung 24 V DC 230 V AC Schaltspannung maximal 30 V maximal 250 V AC Maximal zulässiger maximal 6 A DC maximal 6 A AC Dauerstrom/Kanal Gleichzeitigkeit aller Ausgänge... -
Seite 15: Relaisdaten V23061-A1007-A302
S-DIAS RELAIS AUSGANGSMODUL RO 041 Relaisdaten V23061-A1007-A302 26.07.2023 Seite 13... -
Seite 16: Ausgangsbeschaltung
RO 041 S-DIAS RELAIS AUSGANGSMODUL Ausgangsbeschaltung Elektrische Anforderungen Versorgung vom S-DIAS-Bus +5 V Stromaufnahme am S-DIAS-Bus typisch 38 mA maximal 48 mA (+5 V-Versorgung) Versorgung vom S-DIAS-Bus +24 V Stromaufnahme am S-DIAS-Bus typisch 37 mA bei +18 V maximal 44 mA bei +18 V... - Seite 17 S-DIAS RELAIS AUSGANGSMODUL RO 041 INFORMATION Beim Einsatz des Relaisausgangsmoduls ist für das korrekte Anziehen der Relais-Spule folgende minimale Versorgungsspannungam Versorgermodul abhängig von der Umgebungstemperatur erforderlich: 18 V: Umgebungstemperatur -25 … +30 °C 18,7 V: Umgebungstemperatur +40 °C 19,4 V: Umgebungstemperatur +50 °C 20,0 V: Umgebungstemperatur +60 °C...
- Seite 18 RO 041 S-DIAS RELAIS AUSGANGSMODUL Seite 16 26.07.2023...
-
Seite 19: Sonstiges
S-DIAS RELAIS AUSGANGSMODUL RO 041 Sonstiges Artikelnummern 20-064-041 Normung UL 508 (E247993) Approbationen UL, cUL, CE, UKCA Umgebungsbedingungen -40 … +85 °C Lagertemperatur -25 … +60 °C Umgebungstemperatur Luftfeuchtigkeit 0-95 %, nicht kondensierend Aufstellhöhe über Meereshöhe 0-2000 m ohne Derating >... -
Seite 20: Mechanische Abmessungen
RO 041 S-DIAS RELAIS AUSGANGSMODUL Mechanische Abmessungen Seite 18 26.07.2023... -
Seite 21: Anschlussbelegung
S-DIAS RELAIS AUSGANGSMODUL RO 041 Anschlussbelegung Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 22: Zu Verwendende Steckverbinder
RO 041 S-DIAS RELAIS AUSGANGSMODUL Zu verwendende Steckverbinder Steckverbinder: X1-X4: Steckverbinder mit Federzugklemme (im Lieferumfang enthalten) Die Federzugklemmen sind für den Anschluss von ultraschallverdichteten (ultraschall- verschweißten) Litzen geeignet. Anschlussvermögen: Abisolierlänge/Hülsenlänge: 10 mm Steckrichtung: parallel zur Leiterachse bzw. zur Leiterplatte Leiterquerschnitt starr:... -
Seite 23: Beschriftungsfeld
S-DIAS RELAIS AUSGANGSMODUL RO 041 Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 26.07.2023 Seite 21... -
Seite 24: Verdrahtung
RO 041 S-DIAS RELAIS AUSGANGSMODUL Verdrahtung Anschlussbeispiel Seite 22 26.07.2023... -
Seite 25: Hinweise
S-DIAS RELAIS AUSGANGSMODUL RO 041 Hinweise Die Eingangsfilter, welche Störimpulse unterdrücken, erlauben den Einsatz in rauen Umgebungsbedingungen. Zusätzlich ist eine sorgfältige Verdrahtungstechnik zu empfehlen, um den einwandfreien Betrieb zu gewährleisten. Folgende Richtlinien sind zu beachten: • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen •... -
Seite 26: Montage/Installation
RO 041 S-DIAS RELAIS AUSGANGSMODUL Montage/Installation Lieferumfang prüfen Überprüfen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit. Siehe dazu Kapitel 1.3 Lieferumfang. INFORMATION Prüfen Sie bei Erhalt und vor dem Erstgebrauch das Gerät auf Beschädigungen. Ist das Gerät beschädigt, kontaktieren Sie unseren Kundendienst und installieren Sie es nicht in Ihr System. -
Seite 27: Einbau
S-DIAS RELAIS AUSGANGSMODUL RO 041 Einbau Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 28 RO 041 S-DIAS RELAIS AUSGANGSMODUL Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) Seite 26 26.07.2023...
-
Seite 29: Transport/Lagerung
S-DIAS RELAIS AUSGANGSMODUL RO 041 10 Transport/Lagerung INFORMATION Bei diesem Gerät handelt es sich um sensible Elektronik. Vermeiden Sie deshalb beim Transport, sowie während der Lagerung, große mechanische Belastungen. Für Lagerung und Transport sind dieselben Werte für Feuchtigkeit und Erschütterung (Schock, Vibration) einzuhalten wie während des Betriebes! Während des Transportes kann es zu Temperatur- und... -
Seite 30: Instandhaltung
RO 041 S-DIAS RELAIS AUSGANGSMODUL 12 Instandhaltung INFORMATION Beachten Sie bei der Instandhaltung sowie bei der Wartung die Sicherheitshinweise aus Kapitel 2. 12.1 Wartung Dieses Produkt wurde für den wartungsarmen Betrieb konstruiert. 12.2 Reparaturen INFORMATION Senden Sie das Gerät im Falle eines Defektes/einer Reparatur zusammen mit einer ausführlichen Fehlerbeschreibung an die zu... -
Seite 31: Adressierung
S-DIAS RELAIS AUSGANGSMODUL RO 041 14 Adressierung Adresse Größe Zugriffstyp Beschreibung Rücksetzwert (hex) (Byte) Speicher Ausgangsregister Bit 0 Ausgang 1-Relais 1 Bit 1 Ausgang 2-Relais 2 0000 0000 Bit 2 Ausgang 3-Relais 3 Bit 3 Ausgang 4-Relais 4 Bit 4-7... -
Seite 32: Unterstützte Zykluszeiten
RO 041 S-DIAS RELAIS AUSGANGSMODUL 15 Unterstützte Zykluszeiten 15.1 Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt 15.2 Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt Seite 30 26.07.2023... -
Seite 33: Hardwareklasse Ro041
S-DIAS RELAIS AUSGANGSMODUL RO 041 16 Hardwareklasse RO041 Hardwareklasse RO041 für das S-DIAS-Digital-Modul RO 041 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls RO 041 mit 4 Relais- Ausgängen verwendet. Genauere Hardwareinformationen findet Moduldokumentation. 26.07.2023 Seite 31... -
Seite 34: Schnittstellen
RO 041 S-DIAS RELAIS AUSGANGSMODUL 16.1 Schnittstellen 16.1.1 Clients Dieser Client muss zu einem S-DIAS-Port, einem „SdiasOut_[x]“-Server, SdiasIn verbunden werden. Place Auf diesem Client wird die physikalische Platzierung des Hardwaremoduls angegeben. Es sind 64 Module, von 0 bis 63, möglich. -
Seite 35: Beispiel
S-DIAS RELAIS AUSGANGSMODUL RO 041 16.2 Beispiel 26.07.2023 Seite 33... -
Seite 36: Änderungen Der Dokumentation
RO 041 S-DIAS RELAIS AUSGANGSMODUL Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 30.01.2014 4.2 Hinweise Merksatz bezüglich An- und Abstecken des S-DIAS Moduls unter Spannung hinzugefügt 11.02.2015 Seite 1 S-DIAS Relais Anfangssatz abgeändert (von 230V/3 A bzw. 24V/3 Ausgangsmodul RO 21 A in 230V/6 A AC bzw. - Seite 37 S-DIAS RELAIS AUSGANGSMODUL RO 041 08.09.2020 8 Hardwareklasse RO041 Kapitel hinzugefügt 04.11.2020 5 Montage Ergänzung Funktionserdverbindung 06.12.2022 1.5 Sonstiges UKCA-Konformität 26.07.2023 Dokument Allgemeine Kapitel ergänzt, Design 26.07.2023 Seite 35...
- Seite 38 RO 041 S-DIAS RELAIS AUSGANGSMODUL Seite 36 26.07.2023...
