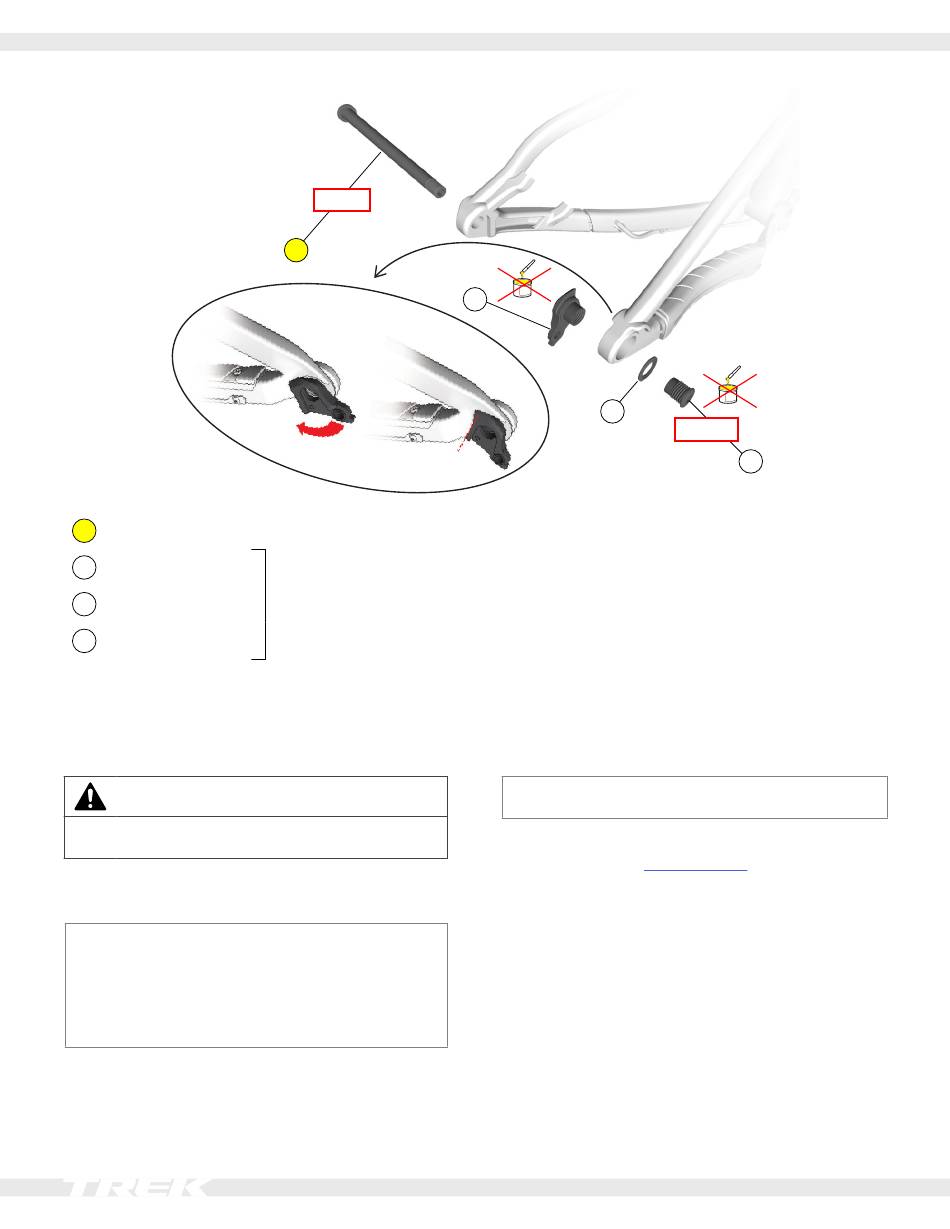

Schaltauge
1
Steckachse – W600321
2
Schaltauge
3
Unterlegscheibe
4
Schraube
Werkzeuge
• 8-mm-Innensechskantschlüssel
• Drehmomentschlüssel für Linksgewinde und 8-mm-Sechskanteinsatz
WARNUNG
Kein Schmierfett auf Schaltauge oder Schaltaugen-
schraube auftragen. Nur die Steckachse schmieren.
Dieser Fahrradrahmen ist für ein UDH-Universalschaltauge
ausgelegt.
HINWEIS: Die Steckachse muss UDH-kompatibel sein
und die Maße M12 x 1,0 mit einem 12,7-mm-Gewinde
aufweisen.
HINWEIS: Die Unterlegscheibe ist rahmenspezifisch.
Nur die mit dem Rahmen kompatible Unterlegscheibe
verwenden.
10 Nm
1
– W600660
2
3
HINWEIS: Nicht zu fest anziehen. Eine zu fest angezo-
gene Schraube kann das Schaltauge beschädigen.
Weitere Informationen zu UDH findest du in der SRAM-Be-
triebsanleitung unter
www.sram.com.
2022 Roscoe
25 Nm
4
2
