INSTALLATION •
INSTALLATION
Draufsicht •
Top View
Vue du dessus •
Bovenaanzicht

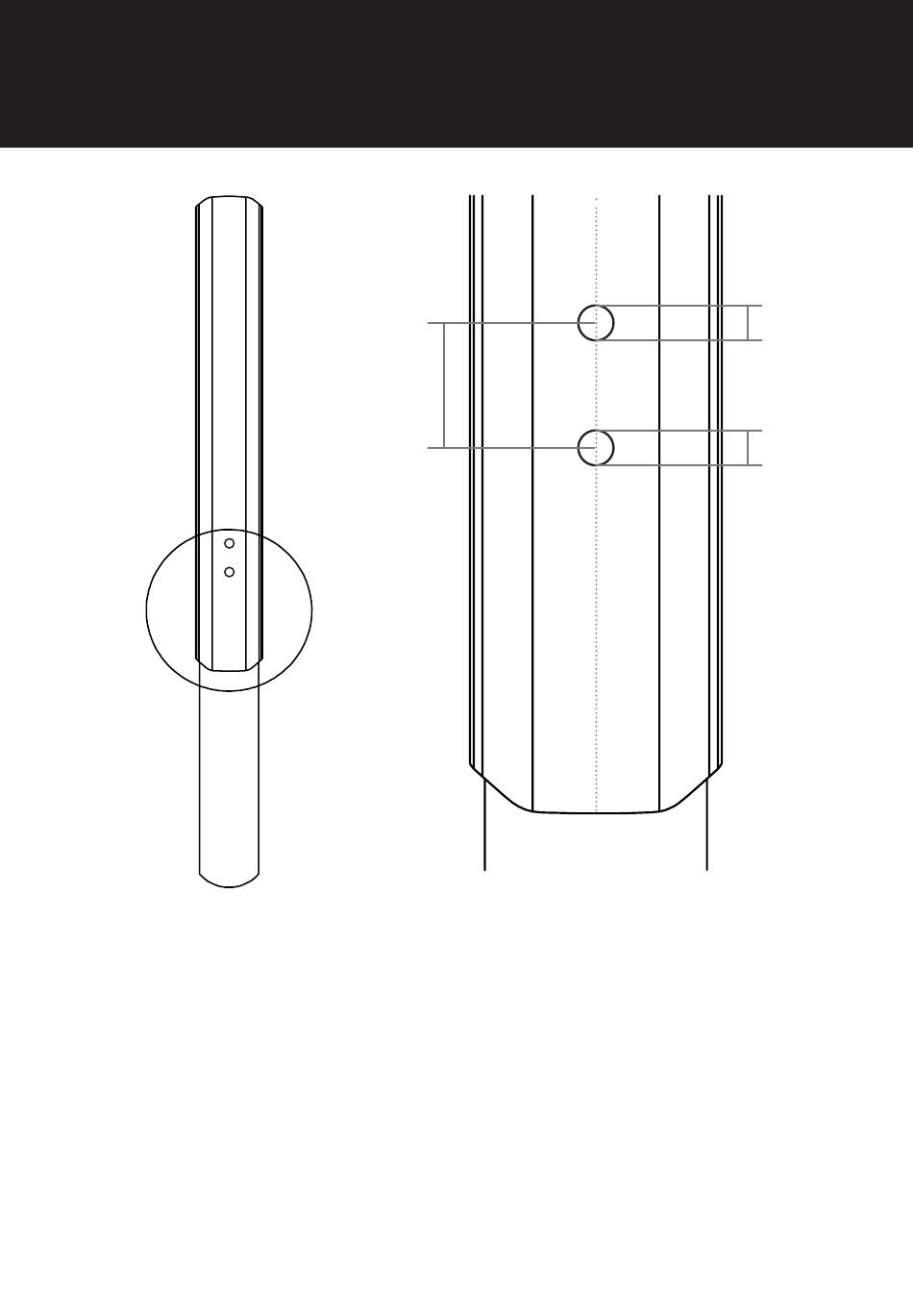

Schutzblechzeichnung mit Bohrungsab-
stand ±0,1 mm. Die Höhe der Bohrungen ist
abhängig vom jeweiligen Schutzblech und
dem Montagewinkel von 30° ±2°.
Drawing of fender with hole spacing ±0.1
mm. The above-ground heights of the ho-
les vary from fender to fender with respect
to the 30° +-2° installation angle.
• INSTALLATION •
20 mm
± 0,10
Z
Schéma du garde-boue avec entraxe de
perçage ±0,1 mm. La hauteur des trous
dépend du garde-boue et de l'angle de
montage de
Spatbordtekening met gatafstand ±0,1
mm. De hoogte van de gaten is afhankelijk
van het spatbord en de montagehoek van
30° ±2°.
INSTALLATIE
Detail Z •
Detail Z
Détail Z •
Detail Z
30°
±2°.
=ø7,35 mm
± 0,10
=ø7,15 mm
± 0,10
