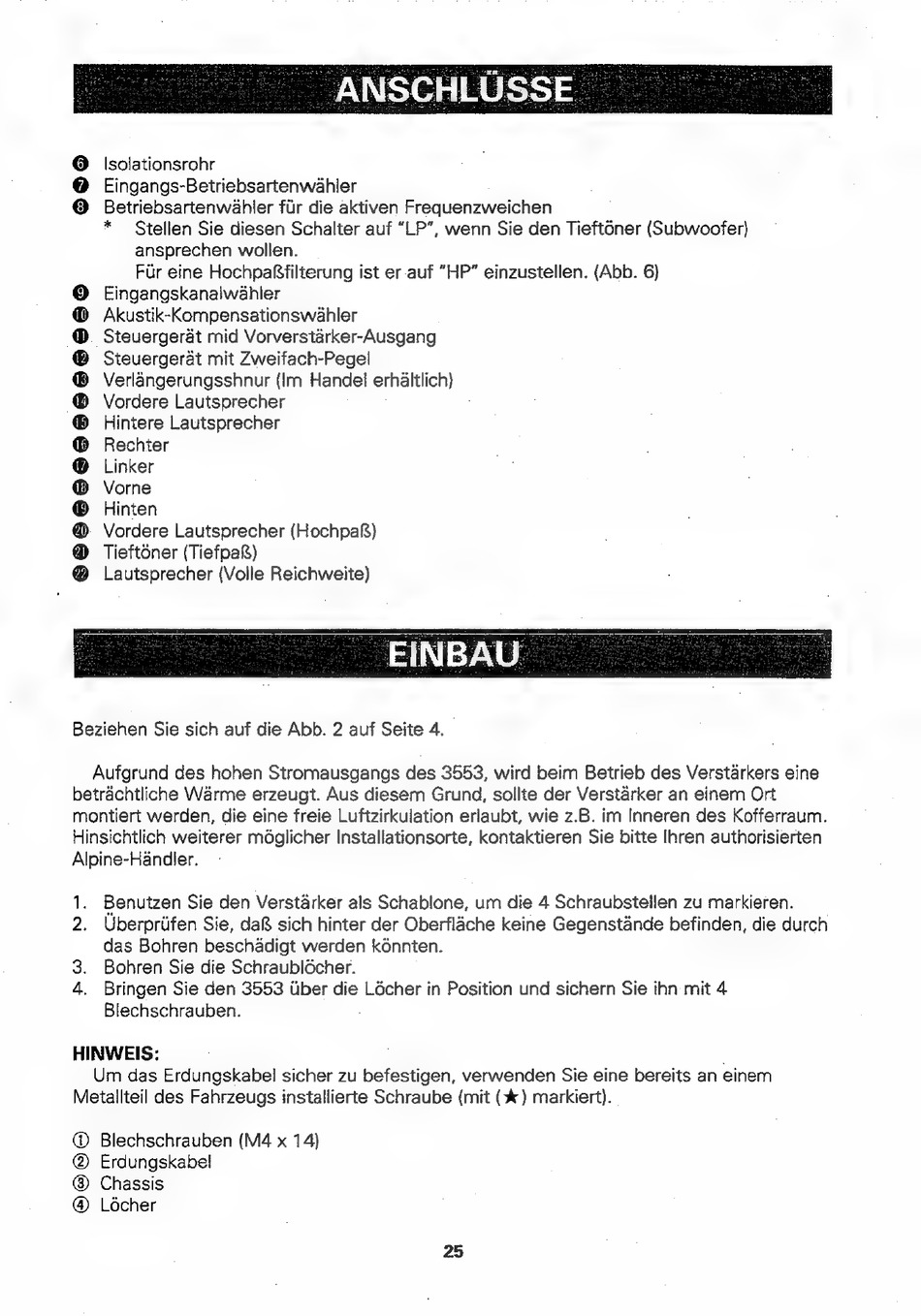

Einbau - Alpine 3553 Bedienungsanleitung

Isolationsrohr
Eingangs-Betriebsartenwahler
Betriebsartenwéahler flr die aktiven Frequenzweichen
* Stellen Sie diesen Schalter auf "LP", wenn Sie den Tiefténer (Subwoofer)
ansprechen wollen.
Fur eine Hochpafilterung ist er auf "HP" einzustellen. (Abb. 6)
Eingangskanalwahler
Akustik-Kompensationswahler
Steuergerat mid Vorverstarker-Ausgang
Steuergerat mit Zweifach-Pegel
Verlangerungsshnur (Im Handel erhaltlich)
Vordere Lautsprecher :
Hintere Lautsprecher
Rechter
Linker
Vorne
Hinten
Vordere Lautsprecher (Hochpafs)
Tieftoner (Tiefpa)
Lautsprecher (Volle Reichweite)
fot Eo)
8S8866S8E68E80690
EINBAU
Beziehen Sie sich auf die Abb. 2 auf Seite 4.
Aufgrund des hohen Stromausgangs des 3553, wird beim Betrieb des Verstarkers eine
betrachtliche Warme erzeugt. Aus diesem Grund, sollte der Verstarker an einem Ort
montiert werden, die eine freie Luftzirkulation erlaubt, wie z.B. im Inneren des Kofferraum.
Hinsichtlich weiterer mdglicher Installationsorte, kontaktieren Sie bitte Ihren authorisierten
Alpine-Handler.
1. Benutzen Sie den Verstarker als Schablone, um die 4 Schraubstellen zu markieren.
2. Uberpriifen Sie, da& sich hinter der Oberflache keine Gegenstande befinden, die durch
das Bohren beschadigt werden k6énnten.
3. Bohren Sie die Schraublocher.
4. Bringen Sie den 3553 Uber die Locher in Position und sichern Sie ihn mit 4
Blechschrauben.
HINWEIS: ;
Um das Erdungskabel sicher zu befestigen, verwenden Sie eine bereits an einem
Metallteil des Fahrzeugs installierte Schraube (mit (*) markiert).
@ Blechschrauben (M4 x 14)
@ Erdungskabel
@® Chassis
@ Lécher
