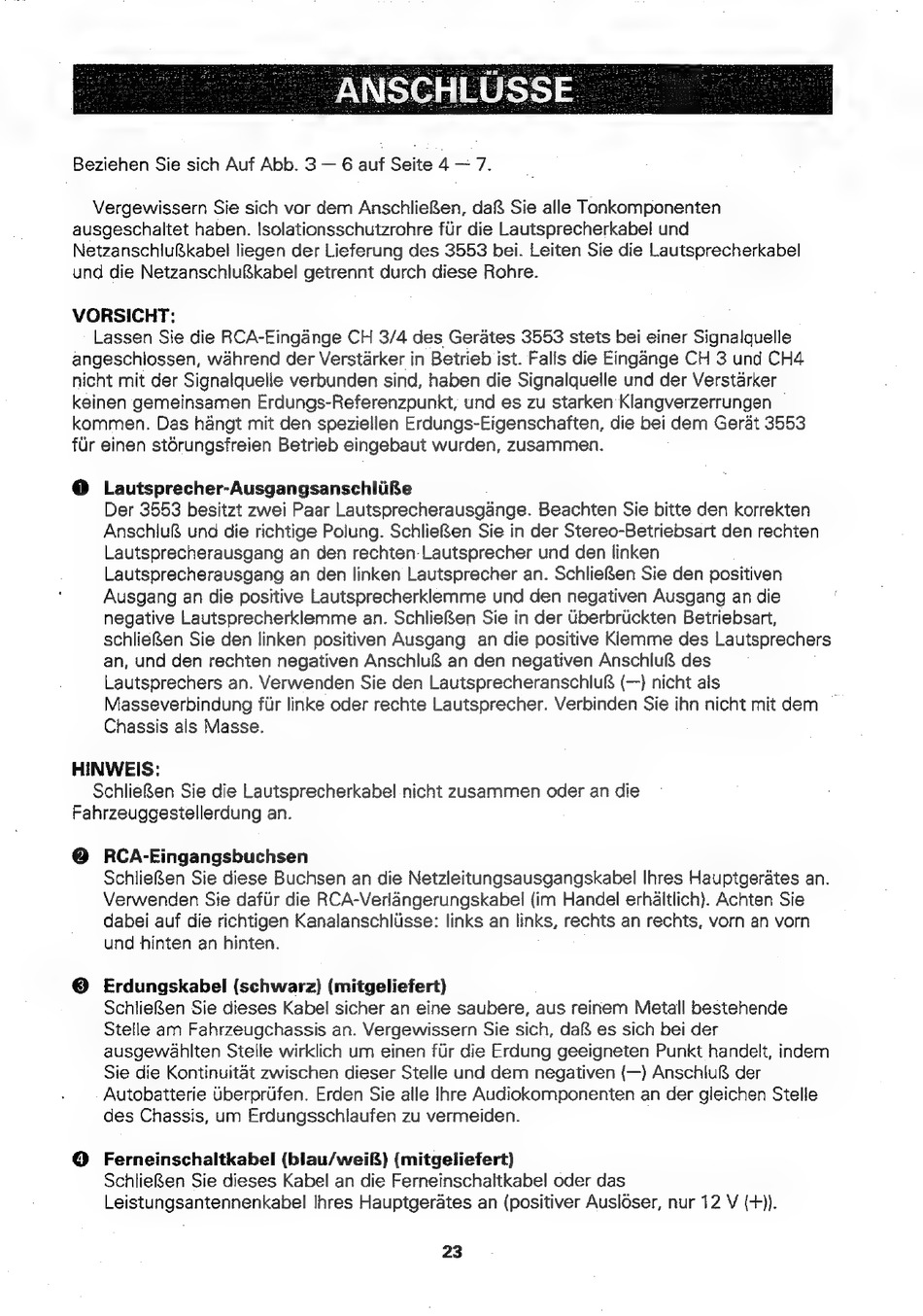

-ANSCHLUSSE ©
Beziehen Sie sich Auf Abb. 3— 6 auf Seite 4 — 7.
Vergewissern Sie sich vor dem Anschlie&en, da& Sie alle Tonkomponenten
ausgeschaltet haben. !solationsschutzrohre fiir die Lautsprecherkabel und
NetzanschluRkabel liegen der Lieferung des 3553 bei. Leiten Sie die Lautsprecherkabel
und die NetzanschluRkabel getrennt durch diese Rohre.
VORSICHT:
Lassen Sie die RCA-Eingange CH 3/4 des Gerates 3553 stets bei einer Signalquelle
angeschiossen, wahrend der Verstarker in Betrieb ist. Falls die Eingange CH 3 und CH4
nicht mit der Signalquelle verbunden sind, haben die Signalquelle und der Verstarker
keinen gemeinsamen Erdungs-Referenzpunkt, und es zu starken Klangverzerrungen
kommen. Das hangt mit den speziellen Erdungs-Eigenschaften, die bei dem Gerat 3553
fur einen stdrungsfreien Betrieb eingebaut wurden, zusammen.
@ Lautsprecher-Ausgangsanschlie
Der 3553 besitzt zwei Paar Lautsprecherausgange. Beachten Sie bitte den korrekten
Anschlu und die richtige Polung. SchlieBen Sie in der Stereo-Betriebsart den rechten
Lautsprecherausgang an den rechten-Lautsprecher und den linken
Lautsprecherausgang an den linken Lautsprecher an. Schlief&en Sie den positiven
Ausgang an die positive Lautsprecherklemme und den negativen Ausgang an die
negative Lautsprecherklemme an. Schlie&en Sie in der Uberbriickten Betriebsart,
schlieRen Sie den linken positiven Ausgang an die positive Kiemme des Lautsprechers
an, und den rechten negativen Anschlu& an den negativen Anschluf des
Lautsprechers an. Verwenden Sie den Lautsprecheranschluf§ (—) nicht als
Masseverbindung fir linke oder rechte Lautsprecher. Verbinden Sie ihn nicht mit dem ~
Chassis als Masse.
HINWEIS:
SchlieBen Sie die Lautsprecherkabel nicht zusammen oder an die
Fahrzeuggestellerdung an.
@ RCA-Eingangsbuchsen
Schlie&en Sie diese Buchsen an die Netzleitungsausgangskabel Ihres Hauptgerates an.
Verwenden Sie daftir die RCA-Verlangerungskabel {im Handel erhaltlich). Achten Sie
dabei auf die richtigen Kanalanschlisse: links an links, rechts an rechts, vorn an vorn
und hinten an hinten.
© Erdungskabel (schwarz) (mitgeliefert)
SchlieSen Sie dieses Kabel sicher an eine saubere, aus reinem Metall bestehende
Stelle am Fahrzeugchassis an. Vergewissern Sie sich, dafS es sich bei der
ausgewahlten Stelle wirklich um einen flr die Erdung geeigneten Punkt handelt, indem
Sie die Kontinuitat zwischen dieser Stelle und dem negativen (—) Anschlu& der
Autobatterie Uberpriifen. Erden Sie alle ihre Audiokomponenten an der gieichen Stelle
des Chassis, um Erdungsschlaufen zu vermeiden.
© Ferneinschaltkabel (blau/weif) (mitgeliefert)
SchlieBen Sie dieses Kabel an die Ferneinschaltkabe! oder das
Leistungsantennenkabel lhres Hauptgerates an (positiver Ausléser, nur 12 V (+)).
23
