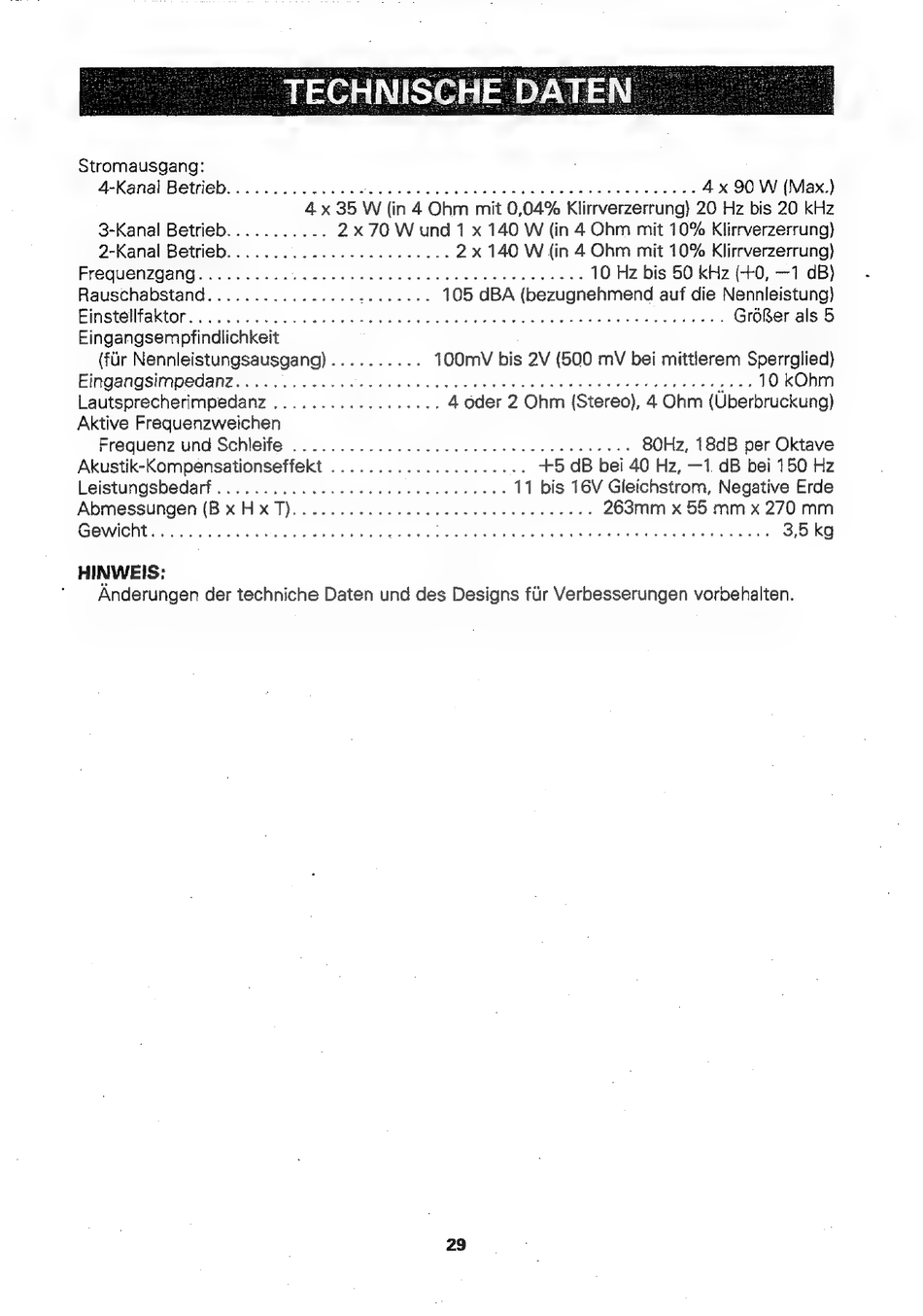

Stromausgang:
A-Kanali Bettie ice ie arch ee is eh ee es ns BERS S 4 x 90 W (Max.)
4x 35 W (in 4 Ohm mit 0, 04% Klirrverzerrung) 20 Hz bis 20 kHz
3-Kanal Betrieb........... 2x 70 W und 1 x 140 W (in 4 Ohm mit 10% Klirrverzerrung)
2-Kanal Betrieb..................0.0005 2 x 140 W (in 4 Ohm mit 10% Klirrverzerrung)
FrequenzganG sci. isris. 23 Soe wise zeae aetas Gales 10 Hz bis 50 kHz (+0, —1 dB)
Rauschabstand...........-...-20.0000- 105 dBA (bezugnehmend auf die Nennleistung)
EINStSITAKOR Sie a3s od evecare Paved tee a Meck, 2cadlafes Sage ald, $4 anaes at elon ed wee Groker als 5
Eingangsempfindlichkeit
(fir Nennleistungsausgang) .......... 100mV bis 2V (500 mV bei mittlerem Sperrglied)
EInQangsimMpedan2 =o s.c6c6.0 java ve had bleed Ce eek wt ESAS A talees lees .--- 10 kOhm
Lautsprecherimpedanz .................. 4 oder 2 Ohm (Stereo), 4 Ohm (Uberbruckung)
Aktive Frequenzweichen
Frequenz und Schleife ........ 0... 0. eee ee ees 80Hz, 18dB per Oktave
Akustik-Kompensationseffekt ................00055 +5 dB bei 40 Hz, —1 dB bei 150 Hz
Leistungsbedarf .......... 0.0.00. cece eee eee 11 bis 16V Gleichstrom, Negative Erde
Abmessungen (BX HXT).. 2... 0.0... cece eee eee ee eee ene 263mm x 55 mm x 270 mm
GOWICHKE ecce eas oeibe ata dbatye enane fa Bea Sy een gk ee eS FE Ee A ce 3,5 kg
HINWEIS:
Anderungen der techniche Daten und des Designs fiir Verbesserungen vorbehalten.
