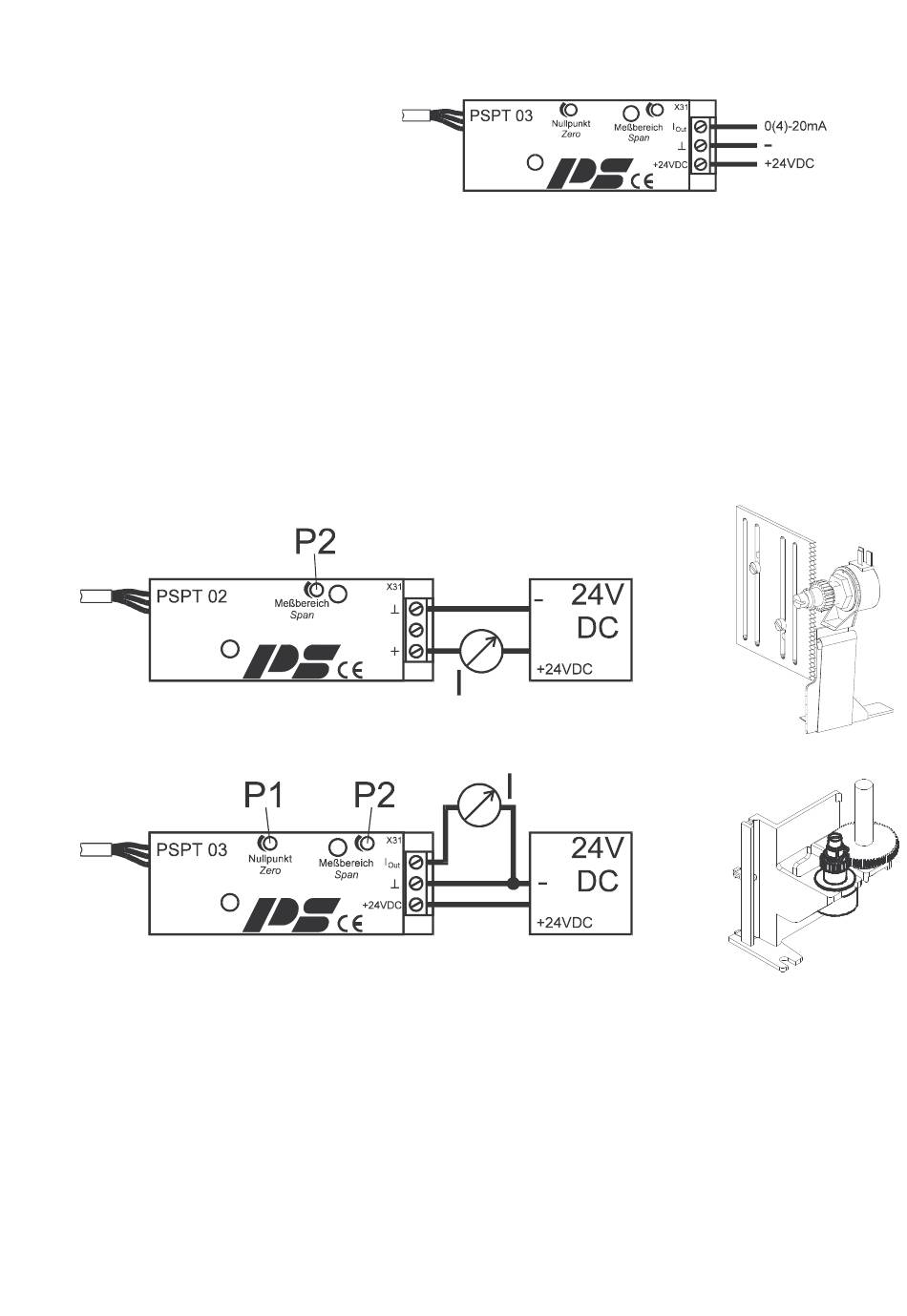

2.2 Anschluß PSPT03 / Wiring PSPT03
• Spannungsquelle 24 VDC sowie
Strommeßkreis entsprechend
Abbildung anschließen.
• Connect the 24 VDC power supply and the feedback signal loop as shown in the picture.
3. Inbetriebnahme / Commissioning
• Endschaltereinstellung des Antriebs überprüfen, ggf. neu einstellen.
• Antrieb in die Endlage für minimales Ausgangssignal fahren.
• Strommeßgerät entsprechend der Abbildung anschließen.
• Rückmeldepoti über Rutschkupplung auf „0" stellen, so daß das Meßgerät ein fallendes
Signal anzeigt.
• Check the limit switch settings of the actuator, readjust if required.
• Drive the actuator to the end position corresponding to minimum feedback signal.
• Connect a current measuring instrument according to the picture.
• Set the feedback potentiometer via the friction coupling to „0" so that the measuring
instrument displays a decreasing signal.
________________________________________________________________________________________
PS Automation GmbH
BA_PSPT_0404 - 8031449
Rückmeldepoti / Feedback pot.
PSL
PSQ / PSR
3
