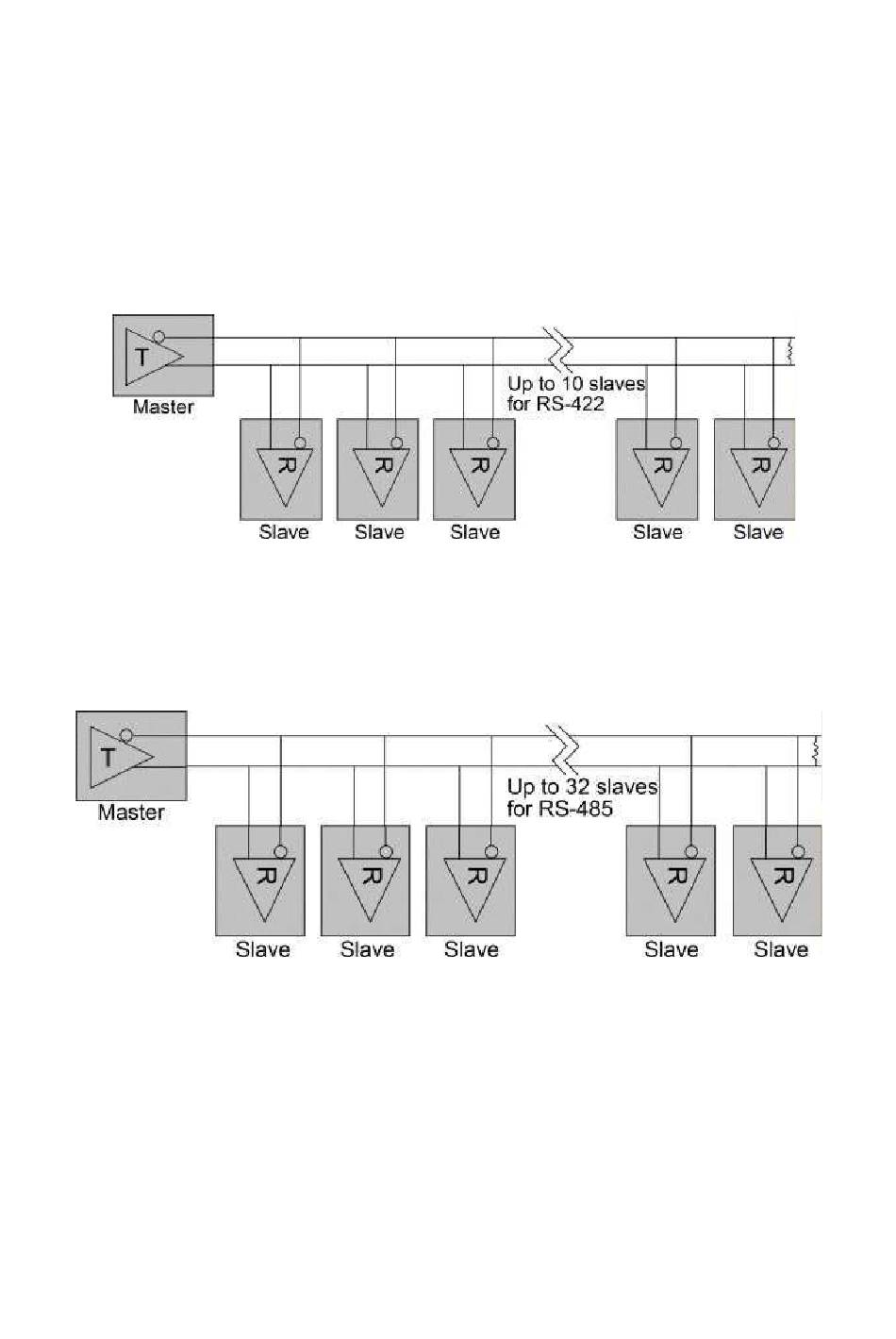

A1.2 RS-422 Multidrop-Netzwerk

In dieser Topologie sendet nur ein Treiber an einen oder mehrere Empfänger. Am äußersten Ende des Busses
wird ein Abschlusswiderstand empfohlen, um Reflexionen zu eliminieren. Unter RS-422 sind bis zu 10
Empfänger erlaubt. Für Punkt-zu-Mehrpunkt-Kommunikationen können mehrere Nur-Empfangs-Knoten
verwendet werden.

A.13 RS-485 Multidrop-Netzwerk

Diese Topologie ähnelt RS-422 Multidrop. Unter RS-485 sind jedoch bis zu 32 Empfänger zugelassen. Dies
kann für Punkt-zu-Mehrpunkt-Kommunikationen verwendet werden.

A.14 RS-485 Halbduplex 2-Draht-Netzwerk

Dies ist die typische RS-485-Topologie. Sie nutzt die RS-485-Fähigkeit, um mehrere Treiber auf einem Bus zu
unterstützen. RS-422-Geräte sollten in dieser Konfiguration nicht verwendet werden. Diese Topologie
ermöglicht die bidirektionale Kommunikation von vielen Knoten über große Entfernungen, bei niedrigen bis
mittleren Datenraten, alles auf einem einzigen Adernpaar (2-Draht). Sie kann ein sehr funktionelles, sehr
flexibles und sehr wirtschaftliches Datennetz realisieren. Da Signale in beide Richtungen laufen, sollte dieser
Bus an beiden Enden terminiert werden, um Reflexionen zu vermeiden. Es kann jeweils nur ein Knoten den Bus
ansteuern, wodurch dies zu einem Halbduplex-Kommunikationskanal wird. Es sollte immer nur ein Treiber aktiv
-56-
