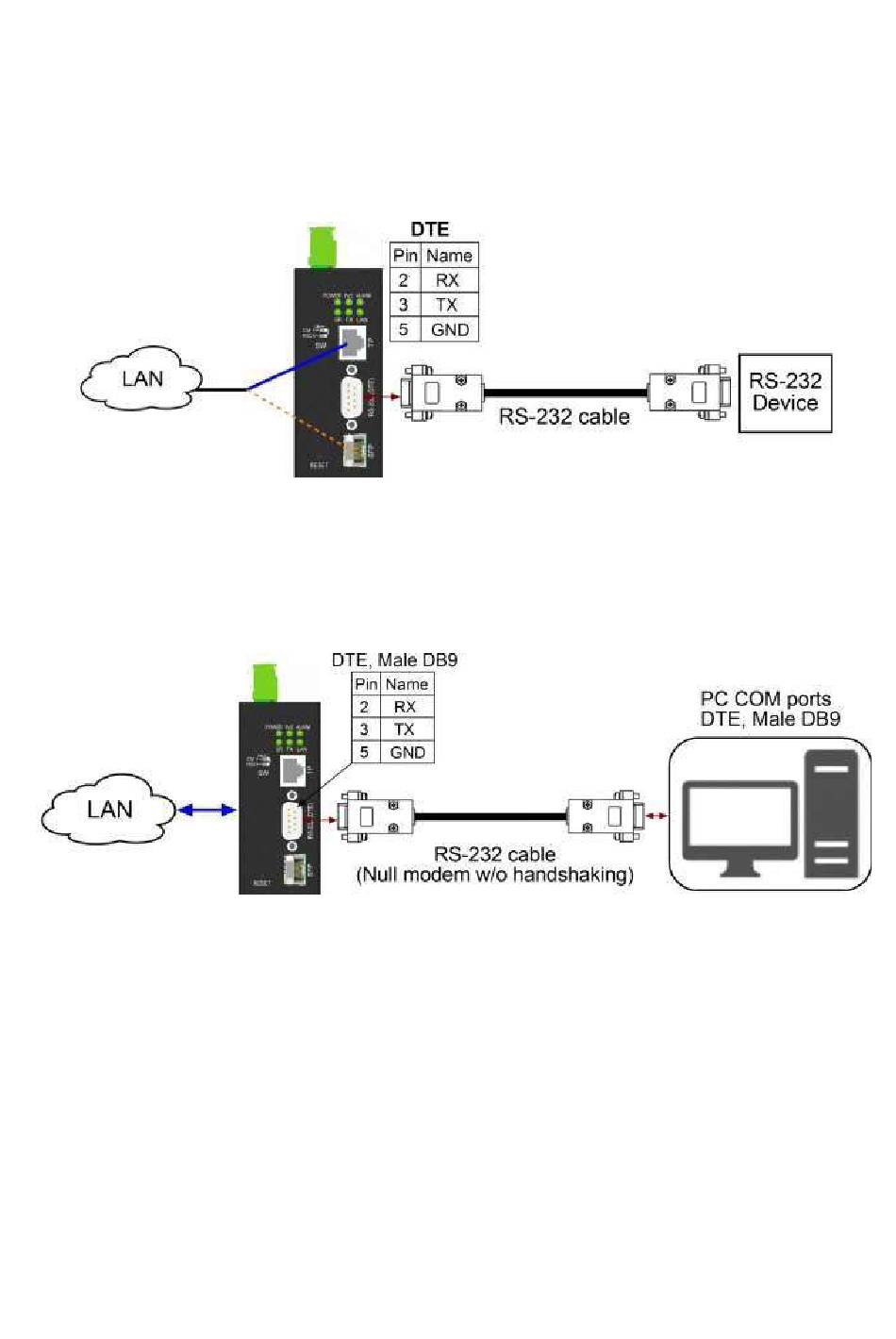

2.12 RS-232-Verbindung herstellen

RS-232-Schnittstelle: Stecker DB9, DTE
Der Anschluss ist wie folgt dargestellt:
2.12.1 PC-Verbindung über COM-Port herstellen
RS-232-Schnittstelle des Geräts: Stecker DB9, DTE
PC-COM-Ports: Männlich DB9, DTE
RS-232-Kabel: Nullmodem ohne Handshake-DB9-Buchse auf DB9-Buchse

2.13 RS-422/485 2-Draht-Verbindung herstellen

Die folgende Abbildung zeigt, dass das Gerät ein LAN, alternativ über Cat5- oder Glasfaserkabel, und eine
serielle 2-Draht-Bus-Topologie verbindet.
-26-
