Leistungseingangstypen
Typ
Verbinder
Klemmenblock
TB-Pin 1, 2
Stromanschluss
DC-Buchse
PoE
Vorsicht:
Verwenden Sie nicht mehr als einen Stromeingangstyp gleichzeitig Zwei Stromeingänge führen zu Schäden am
Gerät Verwenden Sie nur einen der drei Stromeingänge für Ihre Installation

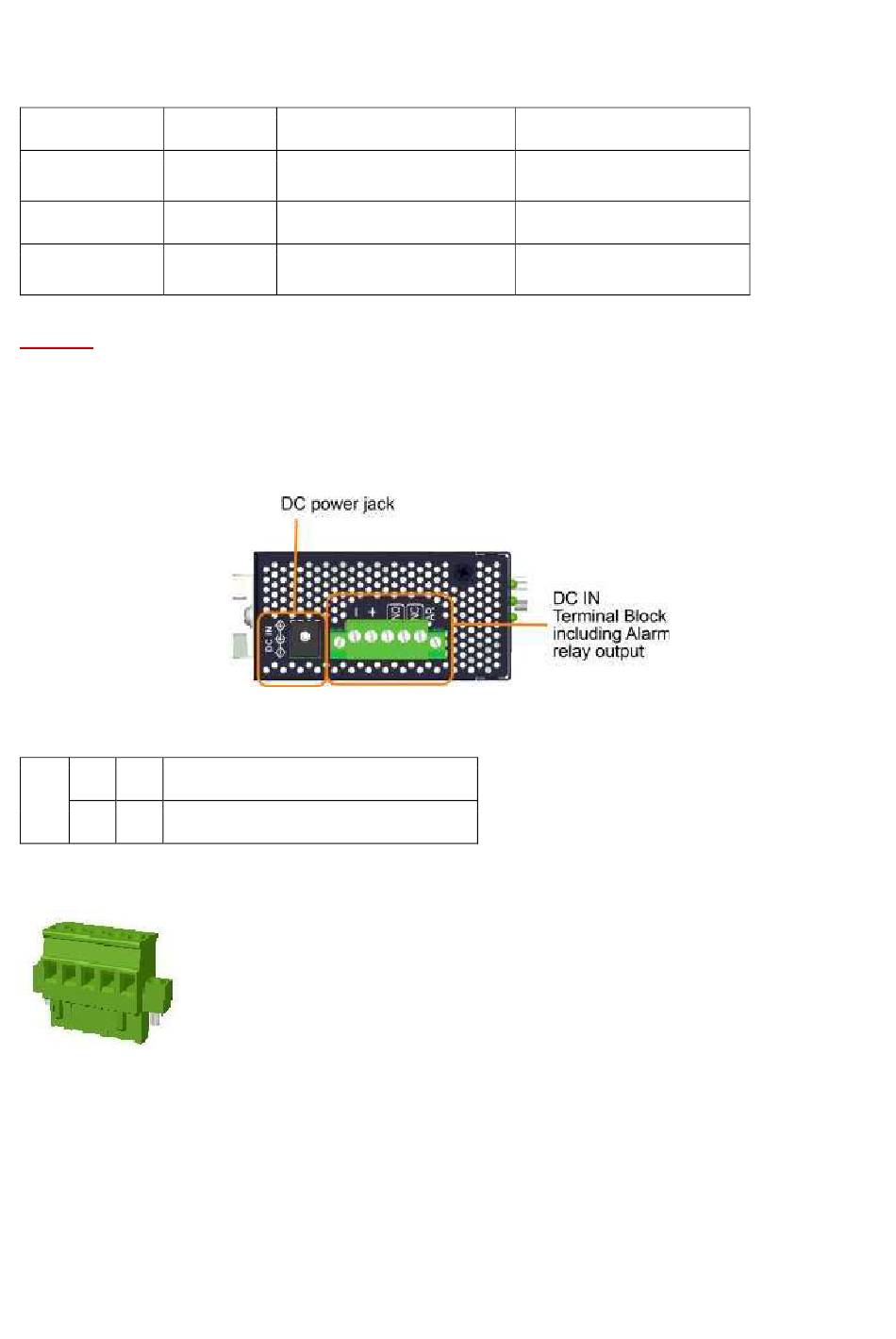

2.5.1 Direktstrom über Klemmleiste
Power-Pins des Anschlussblocks
1
-
Vdc negative (-) Eingangsklemme
Stift
2
+
VDC positiv ( ) Eingangsanschluss
Zusammen mit dem Gerät wird ein 5-poliger Anschlussstecker geliefert, wie unten gezeigt:
Stromkabel: 24 ~ 12 AWG (IEC 0,5 ~ 2,5 mm2), 1 Meter max
2.5.2 Direkte Stromversorgung über DC Power Jack
Finden Sie ein externes AC/DC-Netzteil, das den folgenden Spezifikationen entspricht
Spannungseingangsleistung
+8 VDC ~ +60 VDC
+8 VDC ~ +30 VDC
RJ-45
+36 VDC ~ +57 VDC
Verbinden
Externe DC-
Stromversorgung
Externes AC-DC-Netzteil
Remote-PoE-PSE-Gerät
über Cat5
-17-
