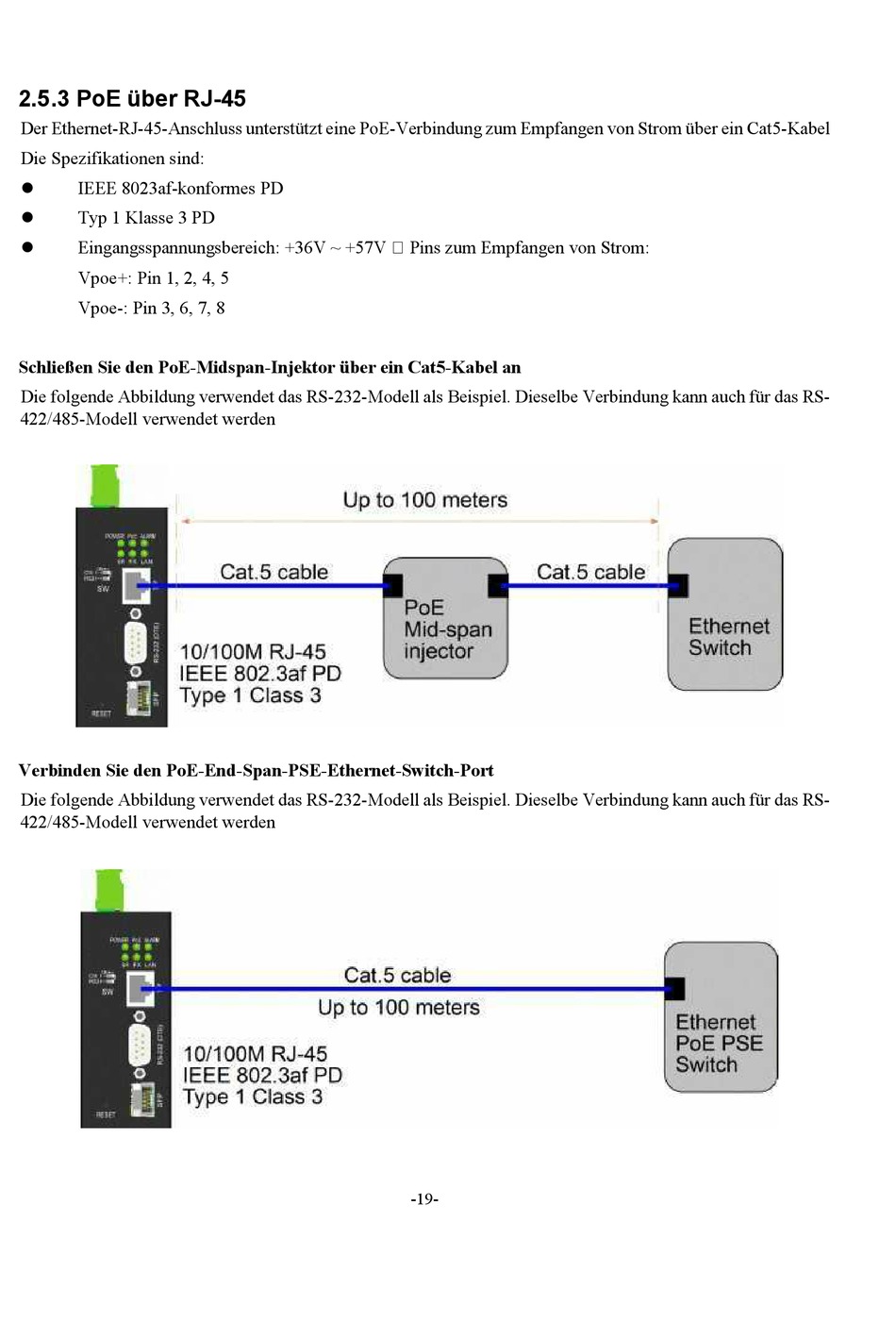

2.5.3 PoE über RJ-45
Der Ethernet-RJ-45-Anschluss unterstützt eine PoE-Verbindung zum Empfangen von Strom über ein Cat5-Kabel
Die Spezifikationen sind:
IEEE 8023af-konformes PD
Typ 1 Klasse 3 PD
Eingangsspannungsbereich: +36V ~ +57V
Vpoe+: Pin 1, 2, 4, 5
Vpoe-: Pin 3, 6, 7, 8
Schließen Sie den PoE-Midspan-Injektor über ein Cat5-Kabel an
Die folgende Abbildung verwendet das RS-232-Modell als Beispiel. Dieselbe Verbindung kann auch für das RS-
422/485-Modell verwendet werden
Verbinden Sie den PoE-End-Span-PSE-Ethernet-Switch-Port
Die folgende Abbildung verwendet das RS-232-Modell als Beispiel. Dieselbe Verbindung kann auch für das RS-
422/485-Modell verwendet werden
Pins zum Empfangen von Strom:
-19-
