RS-485 und RS-422 sind weit verbreitet als Schnittstellen für Telekommunikations-, Industrie-, Medizin-,
Sicherheits- und Netzwerkanwendungen. In den folgenden Abschnitten werden Beispiele für einige beliebte
physische Topologien beschrieben.

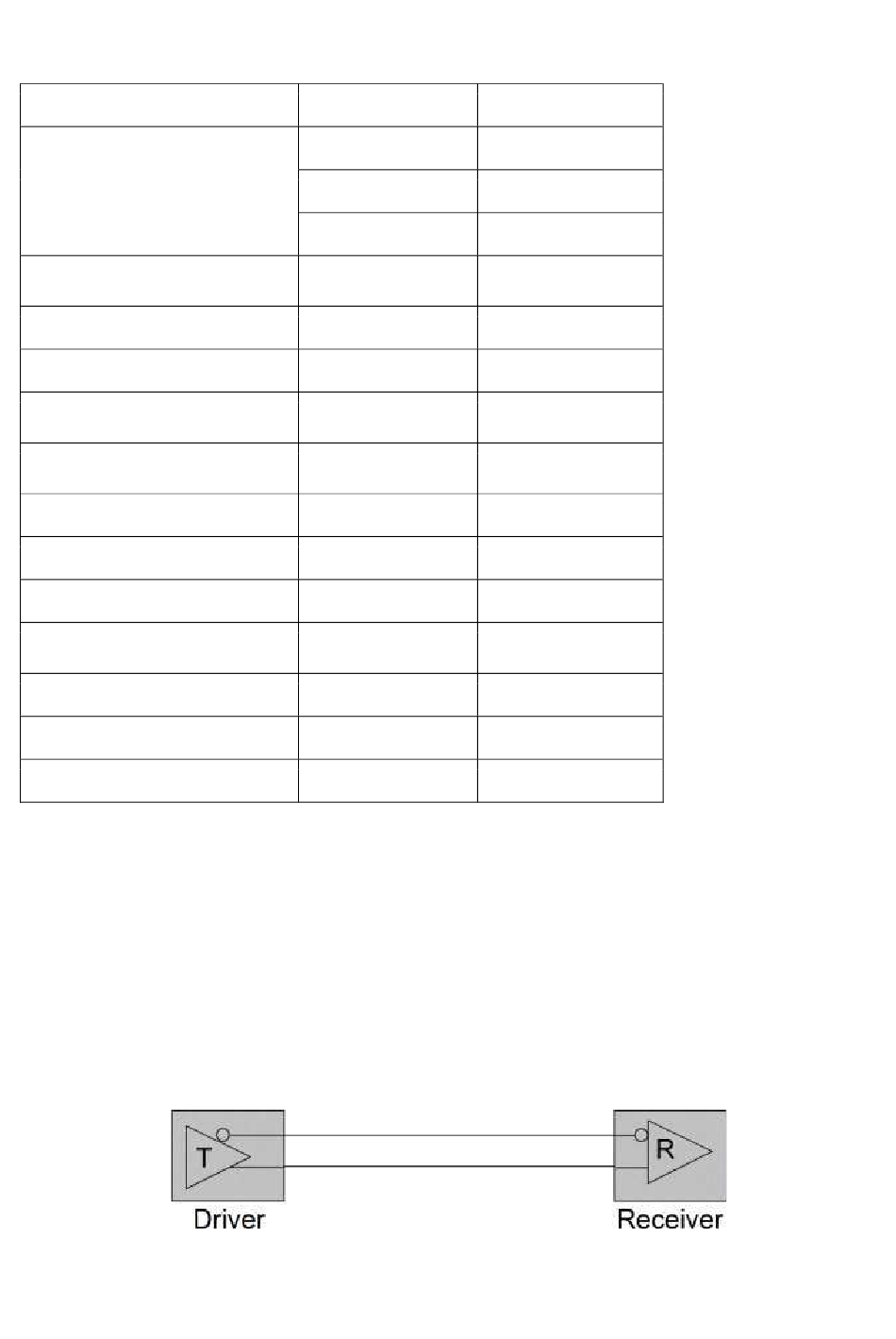

A1.1 RS-422 Punkt-zu-Punkt-Schaltung
Dies ist die einfachste Konfiguration, nur ein Treiber und ein Empfänger. Wenn eine Abschlusswiderstand
verwendet wird, ist dieser nur auf der Empfängerseite erforderlich. Die meisten RS-422-Kabel, die zum
Anschluss von Telekommunikations- oder Datenkommunikationsgeräten verwendet werden, sind Punkt-zu-
Punkt-Verbindungen.
RS-422
Differential
Unidirektional
Mehrpunkt
1 Senden, 10
Empfangen
4000ft Länge
10 Mbps
+/- 2 V +/- 1,5 V
+/- 5V
150mA
100
+/- 200mV
4k
+/- 7V
>200mV
<200mV
-55-
RS-485
Differential
Vollduplex
Mehrpunkt
32 Senden, 32
Empfangen
4000ft Länge
10 Mbps
+/- 2 V +/- 1,5 V
+/- 5V
250mA
54
+/- 200mV
12k
-7V bis +12V
>200mV
<200mV
