Wenn der interne 120-Ohm-Abschlusswiderstand für Ihre Anwendung nicht geeignet ist, stellen Sie [RTM] OFF
ein, um ihn zu deaktivieren, und verwenden Sie einen externen.

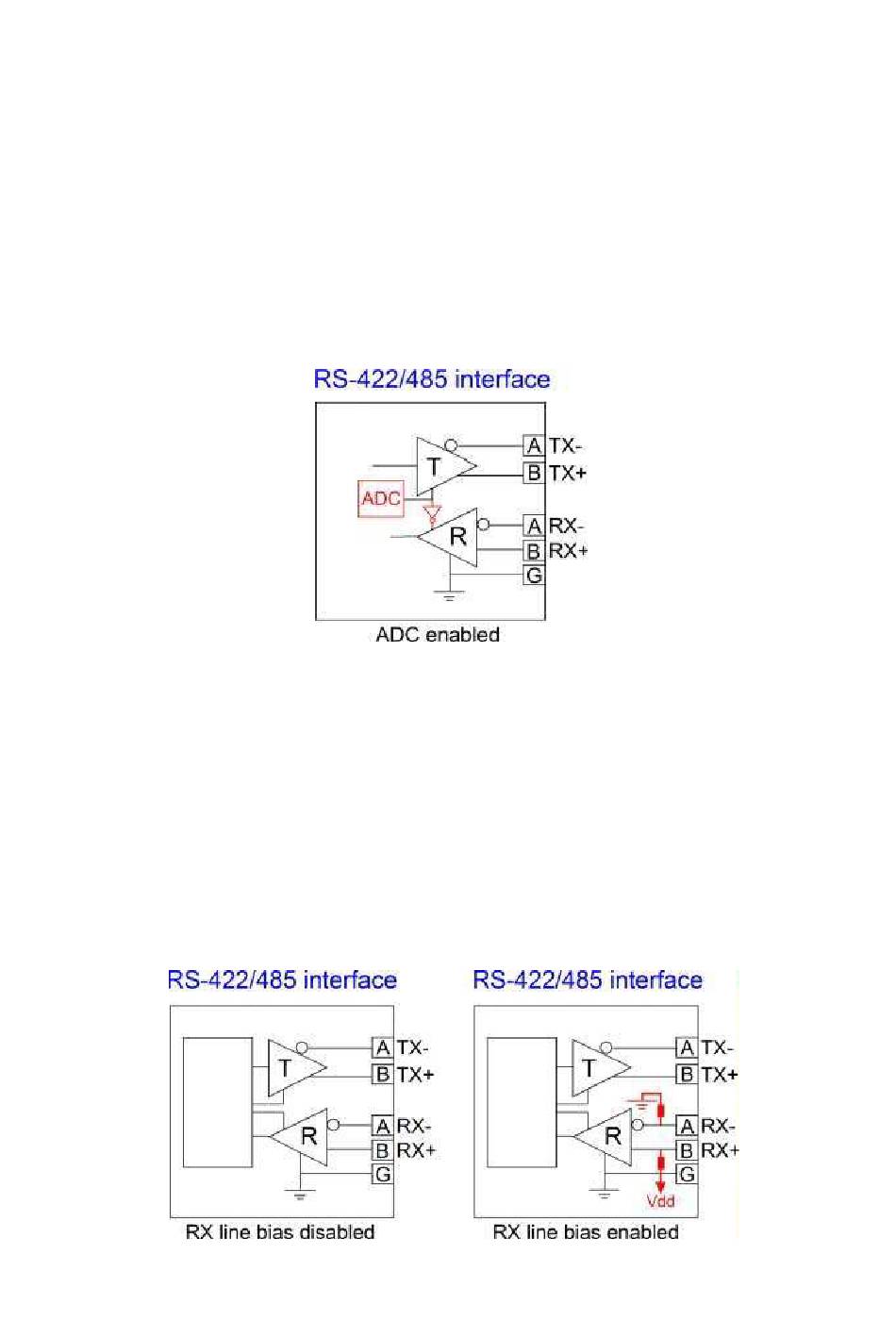

2.11.3 ADC
Die ADC-Methode beinhaltet eine spezielle Schaltung, die erkennt, wenn Daten übertragen werden, und den RS-
422/485-Treiber automatisch aktiviert sowie den Empfänger innerhalb einer Datenbytelänge bis zum Ende der
Übertragung deaktiviert.
Dies ist eine nützliche Methode zur Treibersteuerung, da keine Software erforderlich ist.
2.11.4 Leitungsvorspannung
Die Leitungsvorspannung wird verwendet, um die richtige Ruhezustandsspannung für den Ruhezustand
aufrechtzuerhalten (wenn kein Treiber auf dem Bus aktiviert ist). Diese Vorspannungswiderstände sind Pull-up-
Widerstände auf der Datenleitung B und Pull-down-Widerstände (auf Masse) auf der Datenleitung A. Bei 4-
Draht-Konfiguration werden die Bias-Widerstände auf den Empfängerleitungen platziert. [RX-B1/B2] OFF
deaktiviert die internen BIAS-Widerstände auf den Empfängerleitungen. [RX-B1/B2] EIN-Einstellung aktiviert
interne Vorspannungswiderstände. Die Bias-Konfiguration kann bis zu 30 Empfängerknoten ohne
Abschlusswiderstände unterstützen. Wenn die Bias-Konfiguration für Ihre physische Topologie nicht geeignet
ist, stellen Sie [RX-B1/B2] auf OFF und verwenden Sie das externe Bias-Design entsprechend Ihrer Anwendung.
-25-
