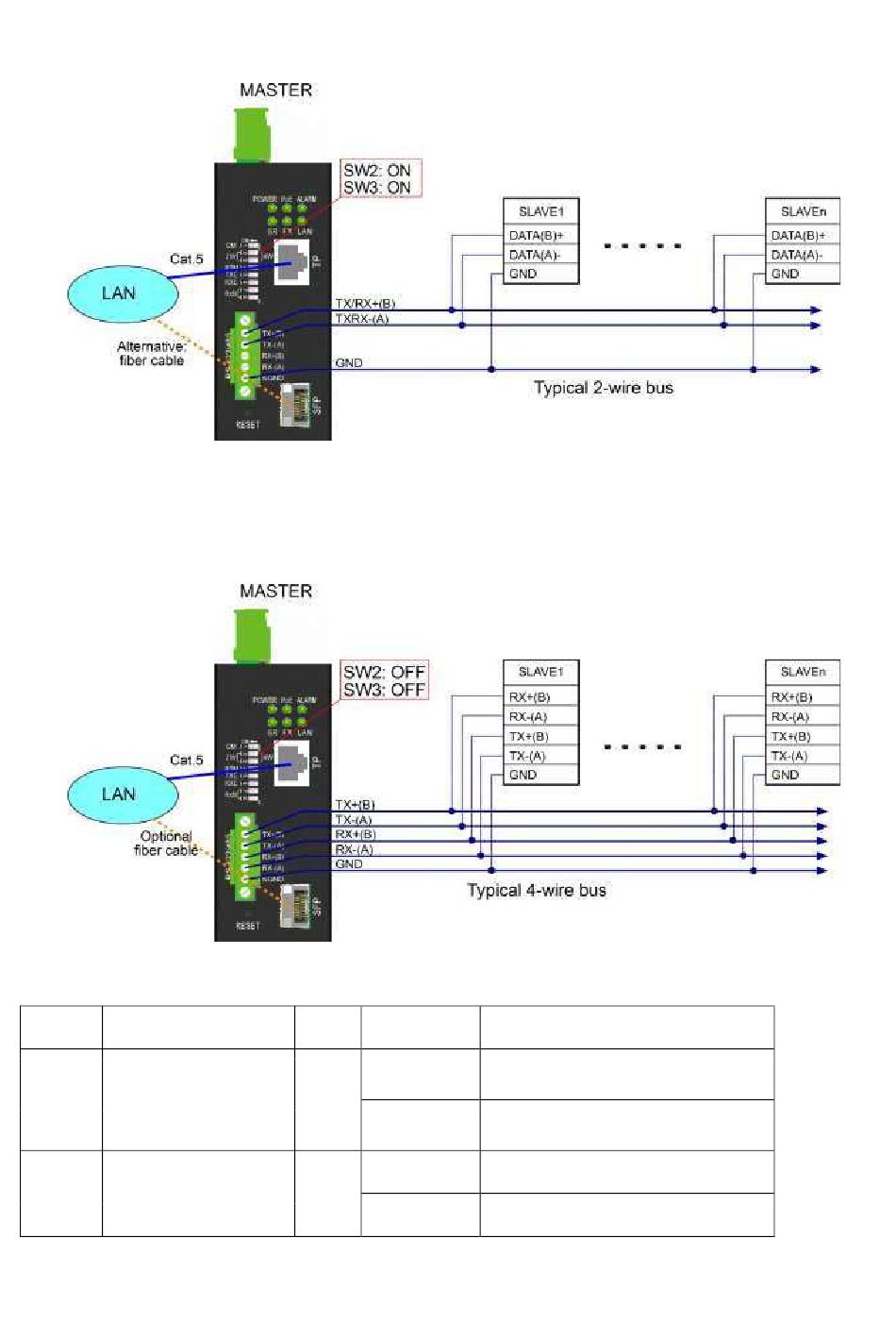

2.14 Herstellen einer RS-485-4-Draht-Verbindung
Die folgende Abbildung zeigt, dass das Gerät ein LAN, alternativ über Cat5- oder Glasfaserkabel, und eine 4-
adrige serielle Bustopologie verbindet.
2.15 LED-Anzeige
LED
Funktion
POWER Stromstatus
SR
Aktivitätsstatus der
seriellen Schnittstelle
Farbe Bundesland
Grün
AN
AUS
Grün
Blinken
AUS
-27-
Deutung
Der Schalter wird mit Strom
versorgt
Der Schalter wird nicht mit Strom
versorgt
Tx oder Rx am seriellen Port
Kein Datenverkehr
