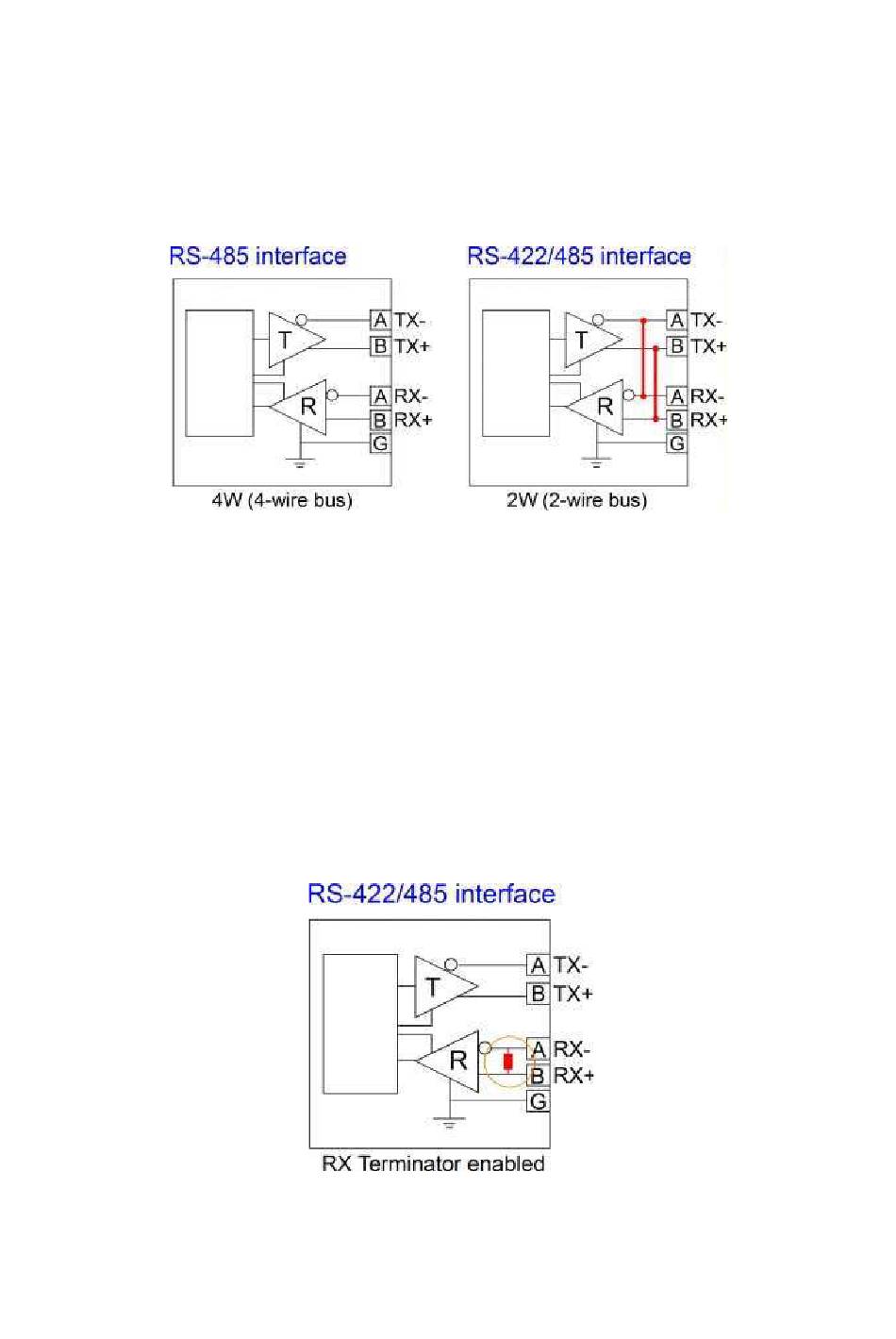

2.11.1 4-Draht/2-Draht-Bus
Die Einstellung [2W] aktiviert die interne Verbindung zwischen Treiber und Empfänger in der RS-422/485-
Schnittstelle. Sie vereinfacht die Installation des Konverters in einem 2-Draht-Bus. RS-422 verwendet
normalerweise nur eine 2-Draht-Topologie. RS-485 unterstützt sowohl 2-Draht- als auch 4-Draht-Topologie.
Weitere Informationen zu den RS-422-/RS-485-Standards und zur 2-Draht-/4-Draht-Topologie finden Sie im
Anhang.
2.11.2 Empfänger-Abschlusswiderstand
Die
Einstellung
[RTM]
Empfängerschnittstelle. Eine ordnungsgemäße Terminierung ist in einer Bustopologie oder einem Multidrop-
Netzwerk wichtig. Der Abschlusswiderstand ist ein Widerstand, der parallel zu den „A"- und „B"-Leitungen des
Empfängers hinzugefügt wird, um die charakteristische Impedanz der Datenleitung anzupassen und die
Signalreflexion zu reduzieren. Diese Einstellung ist nützlich, wenn das Gerät am Ende eines RS-485- oder RS-
422-Busses installiert wird.
ON
aktiviert
den
internen
120-Ohm-
-24-
Abschlusswiderstand
an
der
