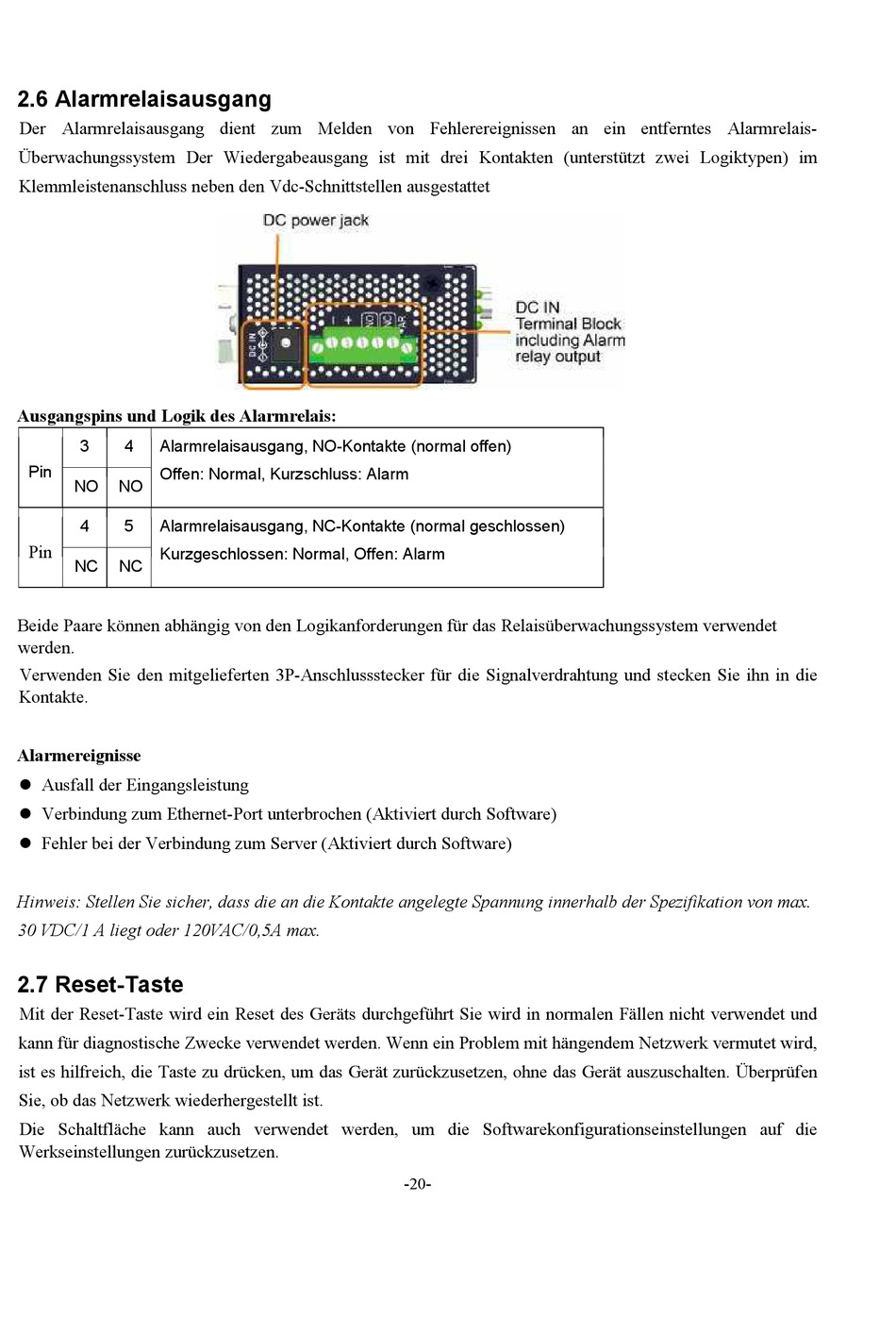

2.6 Alarmrelaisausgang

Der Alarmrelaisausgang dient zum Melden von Fehlerereignissen an ein entferntes Alarmrelais-
Überwachungssystem Der Wiedergabeausgang ist mit drei Kontakten (unterstützt zwei Logiktypen) im
Klemmleistenanschluss neben den Vdc-Schnittstellen ausgestattet
Ausgangspins und Logik des Alarmrelais:
3
4
Alarmrelaisausgang, NO-Kontakte (normal offen)
Pin
Offen: Normal, Kurzschluss: Alarm
NO
NO
4
5
Alarmrelaisausgang, NC-Kontakte (normal geschlossen)
Pin
Kurzgeschlossen: Normal, Offen: Alarm
NC
NC
Beide Paare können abhängig von den Logikanforderungen für das Relaisüberwachungssystem verwendet
werden.
Verwenden Sie den mitgelieferten 3P-Anschlussstecker für die Signalverdrahtung und stecken Sie ihn in die
Kontakte.
Alarmereignisse
 Ausfall der Eingangsleistung
 Verbindung zum Ethernet-Port unterbrochen (Aktiviert durch Software)
 Fehler bei der Verbindung zum Server (Aktiviert durch Software)
Hinweis: Stellen Sie sicher, dass die an die Kontakte angelegte Spannung innerhalb der Spezifikation von max.
30 VDC/1 A liegt oder 120VAC/0,5A max.

2.7 Reset-Taste

Mit der Reset-Taste wird ein Reset des Geräts durchgeführt Sie wird in normalen Fällen nicht verwendet und
kann für diagnostische Zwecke verwendet werden. Wenn ein Problem mit hängendem Netzwerk vermutet wird,
ist es hilfreich, die Taste zu drücken, um das Gerät zurückzusetzen, ohne das Gerät auszuschalten. Überprüfen
Sie, ob das Netzwerk wiederhergestellt ist.
Die Schaltfläche kann auch verwendet werden, um die Softwarekonfigurationseinstellungen auf die
Werkseinstellungen zurückzusetzen.
