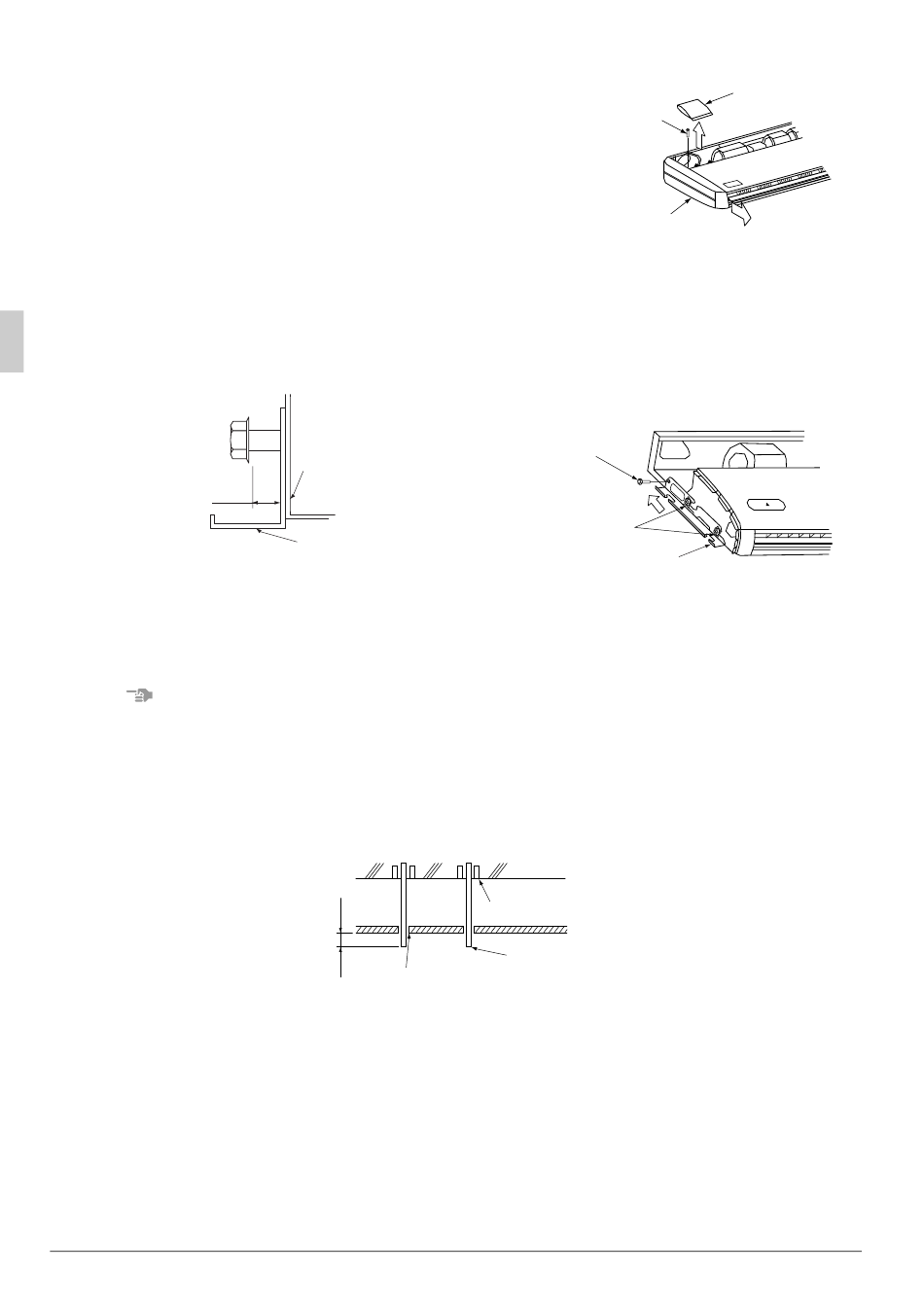

(3-2) Entfernen Sie die Verkleidungsplatten (links
und rechts).
• Ziehen Sie die Verkleidungsplatten nach dem
Lösen der Sicherungsschrauben (je eine)
nach vorne (in Pfeilrichtung) und nehmen Sie
die Platten ab. (Siehe Abb. 3)
• Nehmen Sie die Zubehörteile heraus.
(3-3) Die Aufhängungsklammern abnehmen.
• Lockern Sie die 2 Bolzenschrauben (M8), die zur Befestigung der Aufhängungsklammern verwendet
werden, die sich auf beiden Seiten befinden (4 Stellen links und rechts), um bis zu 10 mm.
(Siehe Abb. 4.5)
• Ziehen Sie die Aufhängungsklammern nach dem Lösen der Sicherungsschrauben (M5), die sich auf der
Rückseite befinden, zurück (in Pfeilrichtung) und nehmen Sie diese ab. (Siehe Abb. 5)
Abb. 4
Die Schraube sollte
weniger als 10 mm
≤
herausgeschraubt
erden.
(4) Die Aufhängungsbolzen montieren. (Aufhängungsbolzen der Größen W3/8 oder M8 - M10 ver-
wenden.)
• Zuvor den Abstand der Aufhängungsbolzen von der Decke einstellen. (Siehe Abb. 6)
HINWEIS
• Verwenden Sie bei bestehenden Decken Lochverankerungen und bei neu errichteten Decken einen Sen-
keinsatz, eine Senkverankerung oder andere handelsübliche Teile, um die Decke zu verstärken, damit sie
das Eigengewicht des Geräts tragen kann. Regulieren Sie den Abstand von der Decke bevor Sie mit der
Installation fortfahren.
7
Innenaggregat
10
Hängebock
Abb. 6
Aufhängerbolzen
Alle obigen Teile werden vor Ort beschafft.
Abb. 3
Befestigungsschraube der
Verkleidungsplatte (M4)
Verkleidungsplatte
Abb. 5
Befestigungsschraube (M5)
der Aufhängungsklammern
Einstellungsschraube (M8)
des Hängebocks
Hängebock
Deckenbeton
Anker
Zwischendecke
(Länge: mm)
Zubehörteile
Deutsch
