Produktbeschreibung
DDC4400e

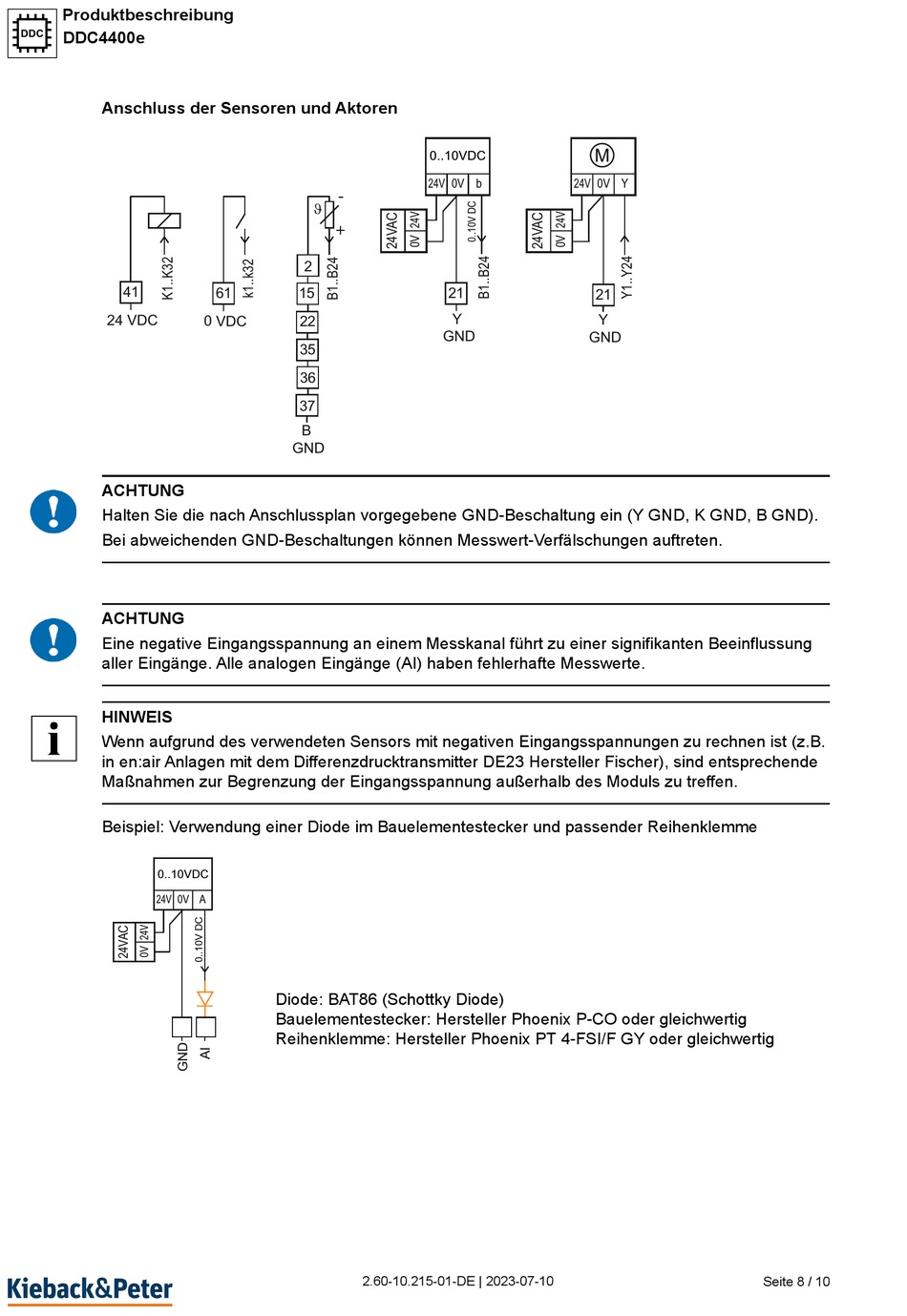

Anschluss der Sensoren und Aktoren
41
ACHTUNG
!
Halten Sie die nach Anschlussplan vorgegebene GND-Beschaltung ein (Y GND, K GND, B GND).
Bei abweichenden GND-Beschaltungen können Messwert-Verfälschungen auftreten.
ACHTUNG
!
Eine negative Eingangsspannung an einem Messkanal führt zu einer signifikanten Beeinflussung
aller Eingänge. Alle analogen Eingänge (AI) haben fehlerhafte Messwerte.
HINWEIS
Wenn aufgrund des verwendeten Sensors mit negativen Eingangsspannungen zu rechnen ist (z.B.
in en:air Anlagen mit dem Differenzdrucktransmitter DE23 Hersteller Fischer), sind entsprechende
Maßnahmen zur Begrenzung der Eingangsspannung außerhalb des Moduls zu treffen.
Beispiel: Verwendung einer Diode im Bauelementestecker und passender Reihenklemme
0..10VDC
24V 0V A
-
ϑ
+
2
61
15
22
35
36
37
B
GND
Diode: BAT86 (Schottky Diode)
Bauelementestecker: Hersteller Phoenix P-CO oder gleichwertig
Reihenklemme: Hersteller Phoenix PT 4-FSI/F GY oder gleichwertig
2.60-10.215-01-DE | 2023-07-10
0..10VDC
24V 0V b
24V 0V Y
21
21
Y
Y
GND
GND
Seite 8 / 10
