Wandmontage - Optex Flipx Serie Installationsanweisungen

1-2.

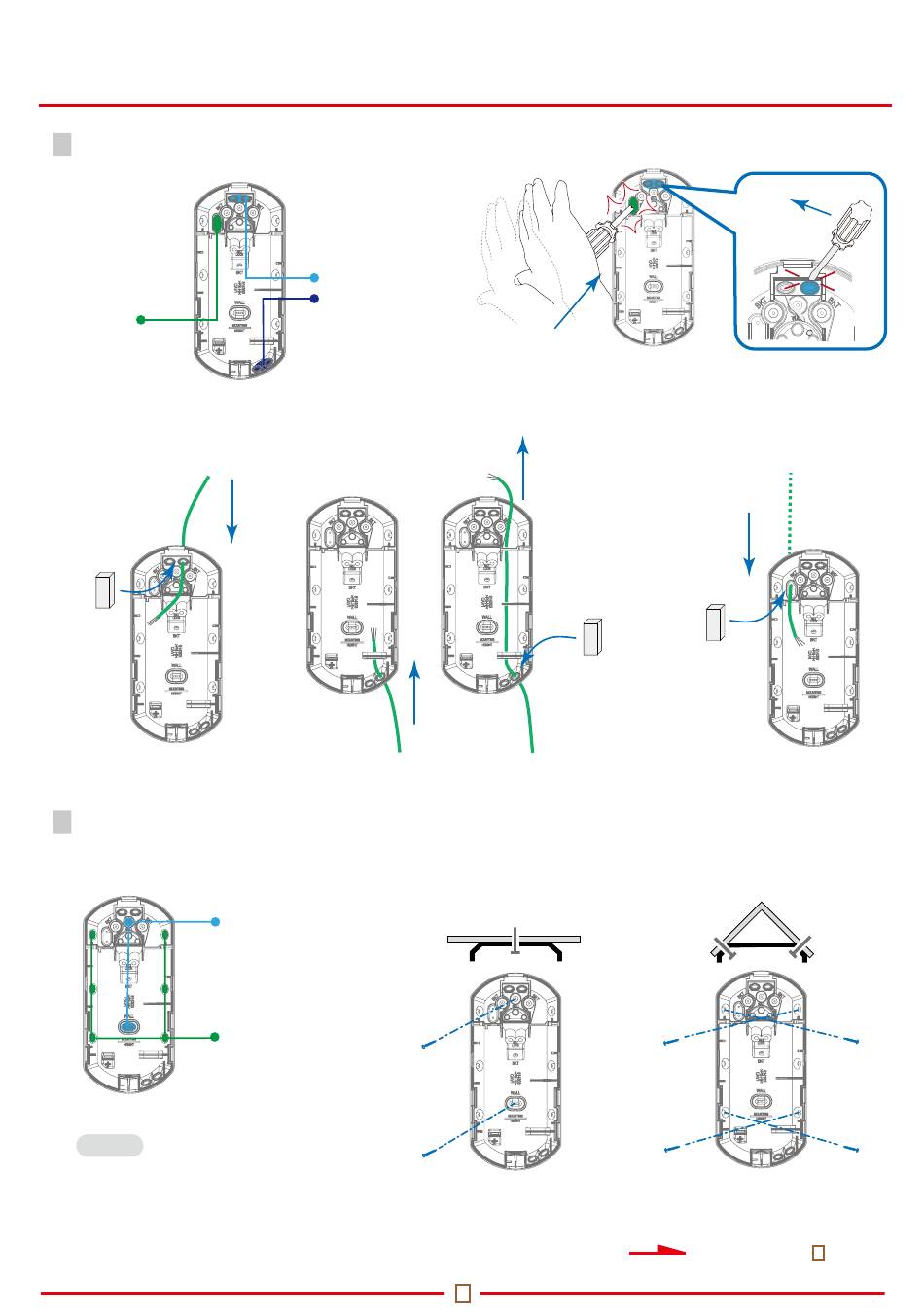

Wandmontage

ohne Halterung
1
Kabeldurchbruch an der Basis
Kabelaussparungen
Für Wand-/Eckenmontage
Verdeckte
Kabelführung
A.Offene Kabelführung
A-1. Oben
2
Montieren der Basis.
Montagebohrungen
Hinweis
Montageschrauben sind nicht enthalten.
Es werden Schrauben mit 3 mm Durchmesser empfohlen.
Für Wand-/Eckenmontage
Offene Kabelführung
: Oben
: Unten
A-2. Unten
Für Wandmontage
Für Eckmontage
2 von 3 auf jeder Seite
auswählen.
Ausstanzen der Aussparungen
a. Wandmontage
4
B. Verdeckte Kabelführung
b. Eckmontage
Seite
Weiter auf
7
