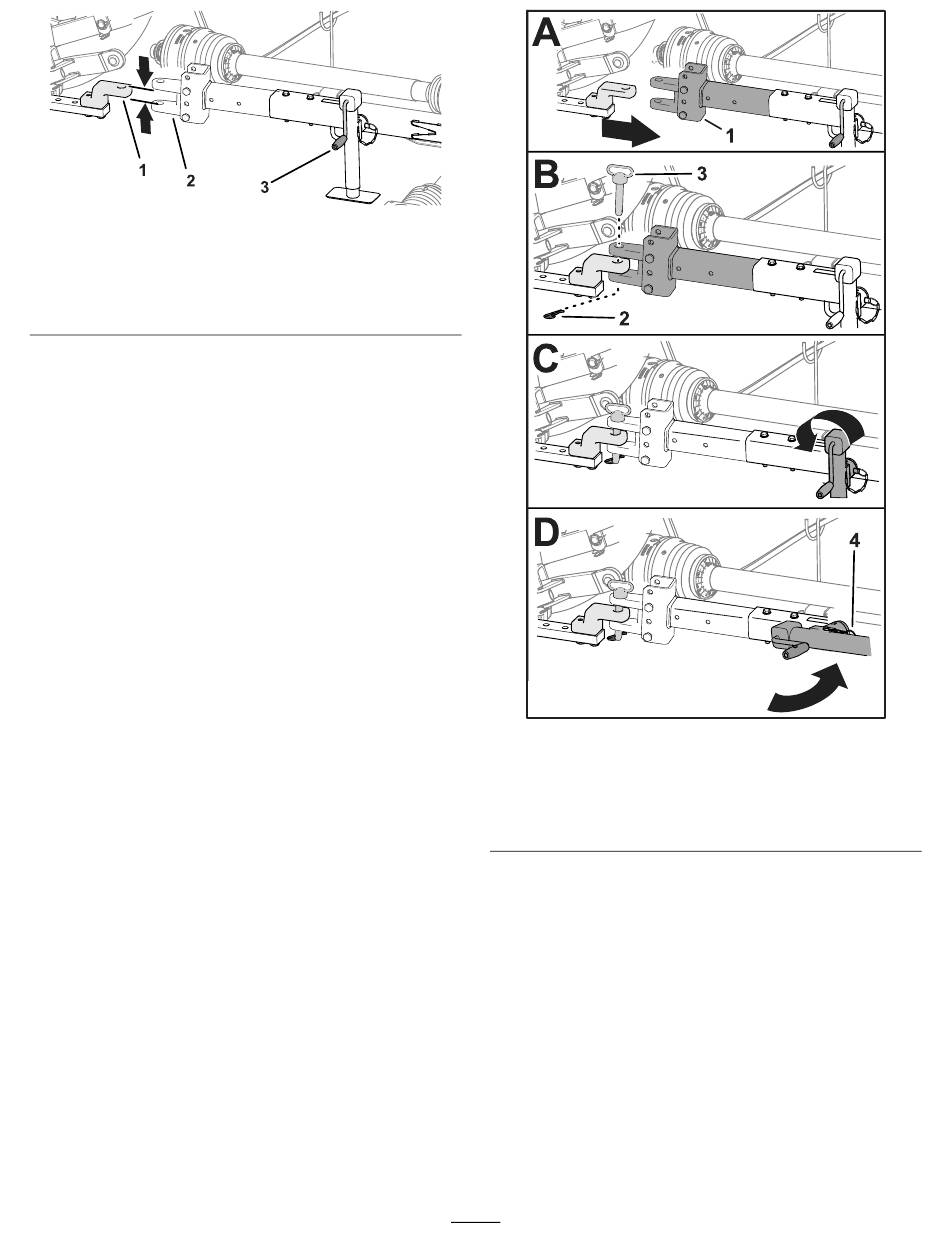

Bild 28
Stift der Zugstange abgebildet
1. Deichsel
2. Zugstange
2. Heben Sie die 3-Punkt-Aufhängung vollständig
an, siehe Betriebsanleitung Ihres Zugfahrzeugs.
Hinweis:
Arretieren Sie die 3-Punkt-
Aufhängung, falls möglich.
3. Richten Sie die Deichsel oder Anhängekupplung
des Zugfahrzeugs auf die Deichsel des Mähers
(Bild 28) aus.
4. Bringen Sie den Schalthebel in die
N stellung, aktivieren Sie die
EUTRAL
Feststellbremse, stellen den Motor ab,
ziehen Sie den Schlüssel ab und warten Sie, bis
alle beweglichen Teile zum Stillstand gekommen
sind.
5. Sichern Sie die Deichsel wie folgt:
•
Wenn Ihr Mäher über eine Bolzen-Deichsel
verfügt, stecken Sie den Kupplungsstift durch
die Löcher in der Deichsel und Zugstange
und sichern Sie den Stift mit dem Splint
29).
g337423
3. Deichselheberkurbel
(Bild
Stift der Zugstange abgebildet
1. Bundbuchse
2. Splint
•
Wenn Ihr Zugfahrzeug über eine
Anhängekupplung verfügt, schließen und
sichern Sie die Kupplung.
6. Heben Sie den Deichselheber vollständig an
(Bild 29).
7. Entfernen Sie den Stift, der den Deichselheber
an der Deichsel sichert, schwenken Sie den
Deichselheber in die horizontale Stellung und
sichern Sie den Deichselheber mit dem Stift
(Bild 29) an der Deichsel.
20
Bild 29
3. Anbauvorrichtungsstift
4. Stift
g337424
