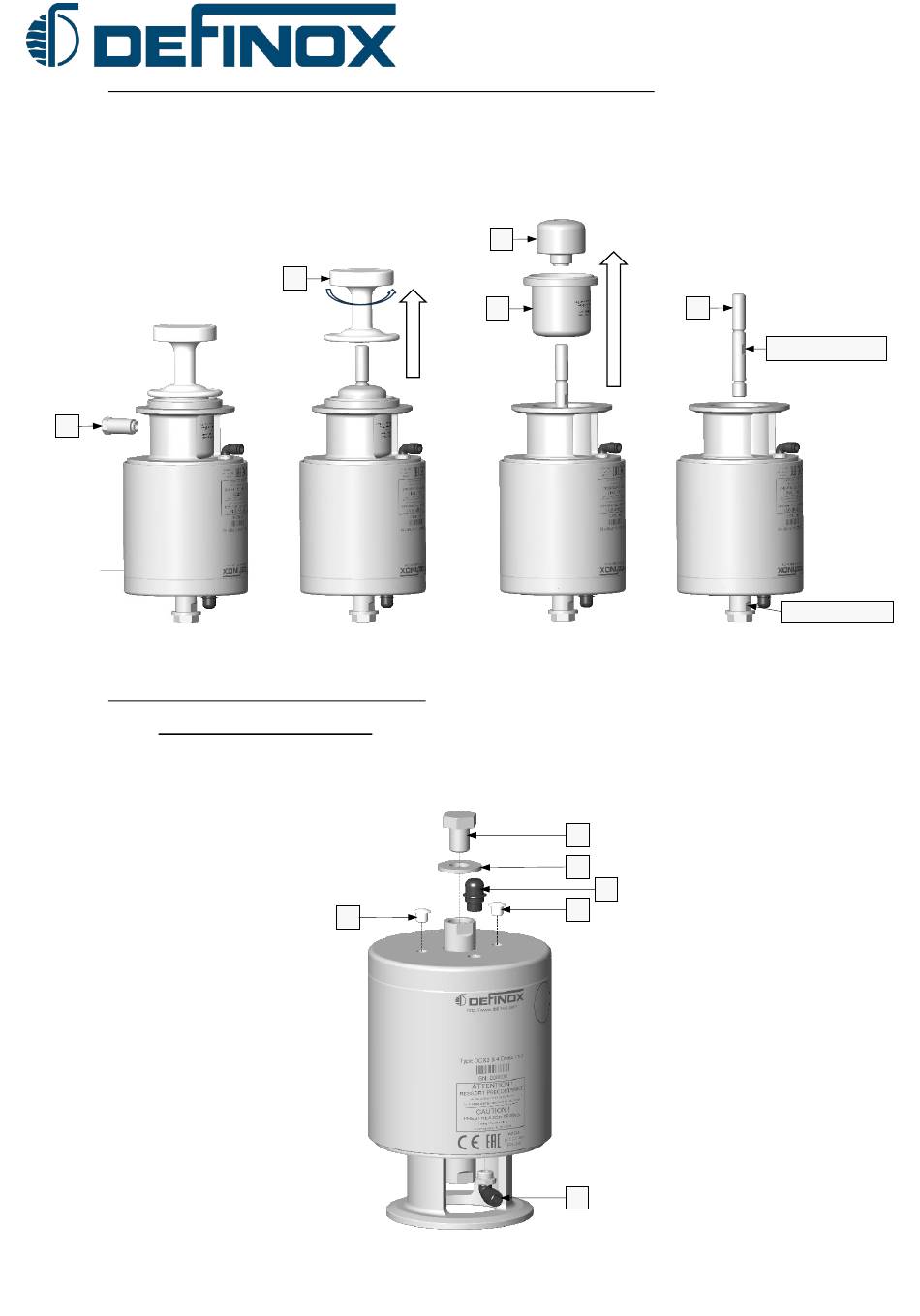

DEMONTAGE DER TRENNVORRICHTUNG DCX3 CLEAN FLUSH

4.3
• Schrauben Sie die Leckageverteilerverlängerung [07] ab.
• Schrauben Sie das Membranventil [03] mit der Hand ab und entfernen Sie dann das
Zwischenstück [06] sowie die Dichtungsplatte [08].
• Schrauben Sie den M12-Klappeneinsatz [04] mithilfe der beiden Flacheisen, die sich an
ihm und an der Betätigungsstange befinden, heraus.
07

DEMONTAGE DES MAGNETVENTILS

4.4
4.4.1 Demontage von Zubehör
Demontieren Sie den Luftanschluss [28], den durchbohrten Stopfen [29] und die
Kunststoffstopfen [30] sowie die Sechskantschraube [32] und die Unterlegscheibe [31].
NM-288 Version 01
03
30
WARTUNGSANLEITUNG
06
08
32
31
29
30
28
Seite 9/19
04
Manöverplatten
Manöverplatten
