5 DICHTUNGEN AUSTAUSCHEN UND NEU ZUSAMMENSETZEN

INTRODUCTION

5.1
Die Bestandteile unserer Ventile sind in dieser Anleitung aufgelistet und gekennzeichnet.
Dort finden Sie alle Informationen, die Sie benötigen, um Ihre Ersatzteile zu bestellen.

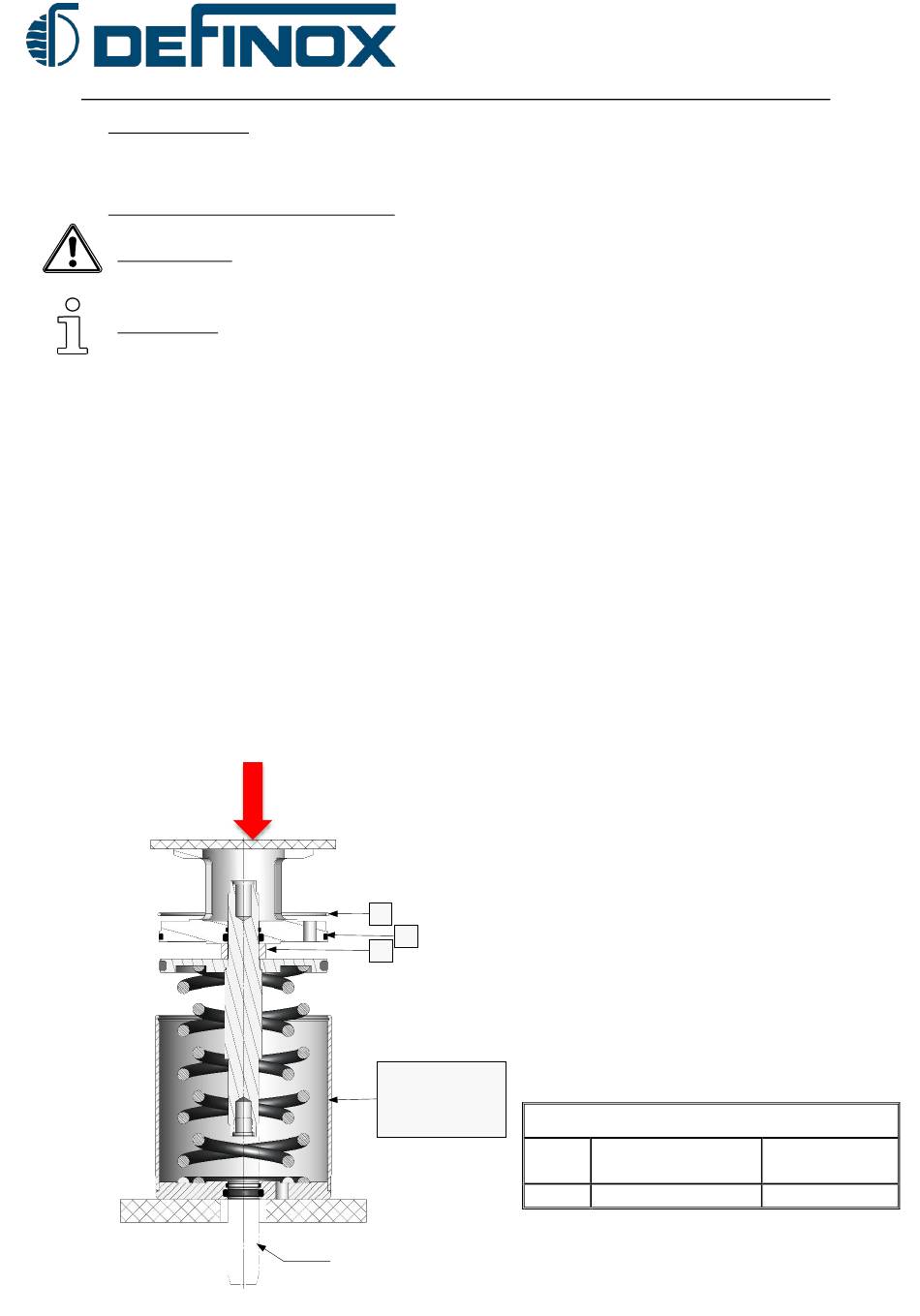

MONTAGE DES STELLANTRIEBS

5.2
ACHTUNG: Vergessen Sie bei der Montage des Stellantriebs für die DCX3 Clean Flush
nicht, den Keil [16] in diesen einzulegen.
ACHTUNG!
HINWEIS: Achten Sie zu Ihrer Sicherheit darauf, dass der Sprengring richtig in seiner
Rille sitzt. Wenn der Sprengring beschädigt oder verformt ist, muss er unbedingt
ausgetauscht werden.
HINWEIS
Dieser Vorgang erfolgt in umgekehrter Reihenfolge wie die Demontage. Es sind jedoch die
folgenden Hinweise zu beachten:
• Ein Führungsstift, der auf der Kolbenstange des Stellantriebs zentriert ist, sorgt dafür,
dass der Kolben im Fass zentriert ist. Sie verhindert auch, dass der Kolben
herausspringt, wenn die Federn bei der Kompression schief gleiten.
• Vor dem Zusammenbau der Teile ist die Schmierung der Baugruppe mit einem
geeigneten Fett vorzusehen (Typ lebensmittelunbedenkliches, wasser- und
temperaturbeständiges Fett → Beispiel zur Info: 4025 H1 QUINPLEX von Lubrication
Engineers, siehe § 6.6). Stellen Sie sicher, dass die verwendeten Fette mit den
Elastomerdichtungen verträglich sind.
• Beschädigen Sie nicht die Dichtungen an den Kanten der Teile.
• Achten Sie darauf, dass Sie die Dichtung [21] der Laterne nicht beschädigen, wenn Sie
die Laterne mit der Presse wieder zusammenbauen.
• Stellen Sie sicher, dass der Ring [20] richtig in der Nut des Schafts sitzt, bevor Sie den
Druck ablassen.
• Lassen Sie den Stellantrieb laufen, bevor Sie mit der Montage fortfahren.
NM-288 Version 01
F
20
21
16
Durchmesser
des
Stellantriebs
Führungsachse (VORSICHT Überschreiten der Achse bei der
WARTUNGSANLEITUNG
Nr. der Führungsachse
Durchmesser des
DN
Stellantriebs
51 Ø 114
(Wieder-)Montage)
Seite 11/19
Referenzen
7300454
Oktober 2023
