4.4.2

Demontage der Innenteile des Stellantriebs

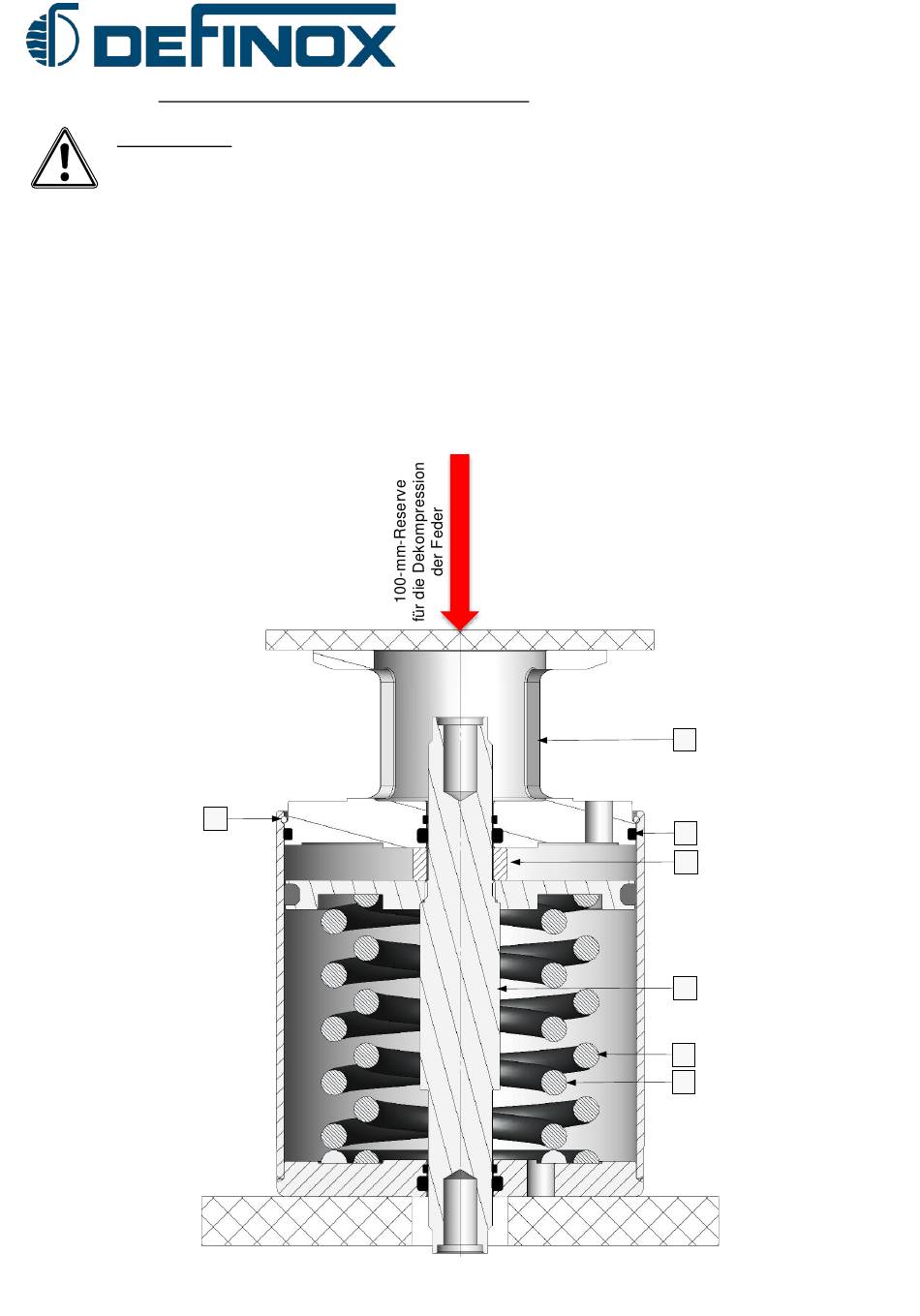

ACHTUNG: Dieser Vorgang ist gefährlich, wenn das Werkzeug ungeeignet ist. Wir
empfehlen die Verwendung einer hydraulischen Presse oder eines Werkzeugs gemäß
dem folgenden Schema (Berücksichtigen Sie bei der Konstruktion des Werkzeugs einen
GEFAHR!
Federweg von 100 mm)
Da der Stellantrieb vertikal aufgestellt wird:
• Drücken Sie die Laterne [18] so weit hinein, dass der Sprengring [20] frei liegt,
• Entfernen Sie den Sprengring [20] mit einem kleinen Schraubendreher aus seiner Nut.
• Lassen Sie den Druck nach, damit die Laterne nach oben steigen kann.
• Nehmen Sie die Laterne [18] mit dem Dichtungsring [21] heraus.
• Nehmen Sie den Keil [16], die Kolbenstange/den Kolben [19] und die Federn [23 und
24] aus dem Schaft des Stellantriebs heraus.
NM-288 Version 01
20
WARTUNGSANLEITUNG
F
Seite 10/19
18
21
16
19
23
24
