Definox DCX3 CLEAN FLUSH Wartungsanleitung
Klappenventil
Vorschau ausblenden
Andere Handbücher für DCX3 CLEAN FLUSH:
- Wartungsanleitung (28 Seiten) ,
- Installationsanweisung (2 Seiten) ,
- Installationsanleitung (2 Seiten)
Verwandte Anleitungen für Definox DCX3 CLEAN FLUSH
Inhaltszusammenfassung für Definox DCX3 CLEAN FLUSH

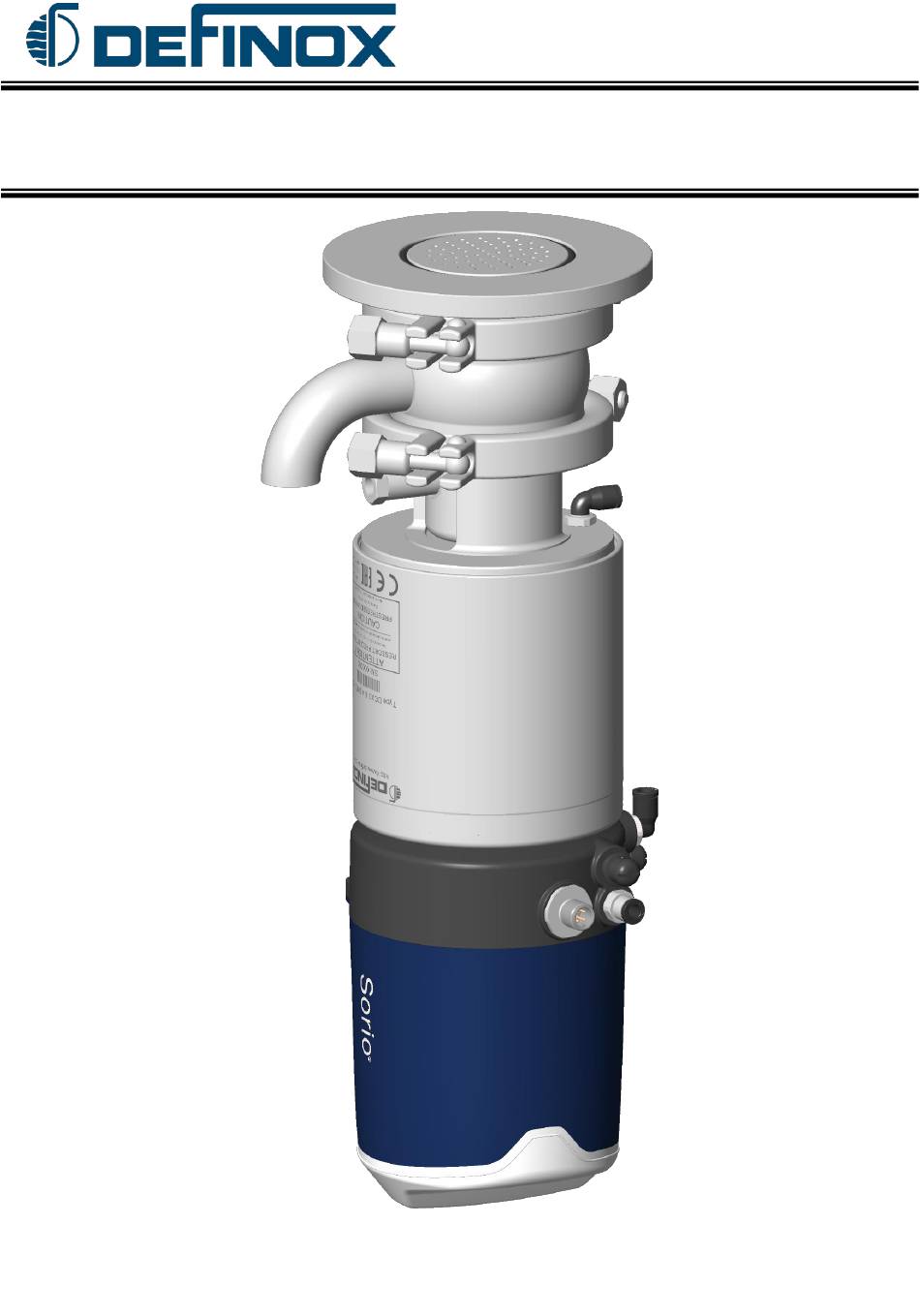

- Seite 1 WARTUNGSANLEITUNG KLAPPENVENTIL DCX3 CLEAN FLUSH www.definox.com NM-288 Version 01 Seite 1/19 Oktober 2023...
-
Seite 2: Inhaltsverzeichnis
3.2 DEMONTAGE DES STELLANTRIEBS (Austausch der inneren Dichtungen) 3.2.1 Sicherheitsvorkehrungen 4 DEMONTAGE DES VENTILS 4.1 DEMONTAGE DES STEUERKOPFES 4.2 DEMONTAGE DER KLEMMSCHELLEN DCX3 CLEAN FLUSH VENTIL 4.3 DEMONTAGE DER TRENNVORRICHTUNG DCX3 CLEAN FLUSH 4.4 DEMONTAGE DES MAGNETVENTILS 4.4.1 Demontage von Zubehör 4.4.2 Demontage der Innenteile des Stellantriebs... -
Seite 3: Veränderungsmanagement
WARTUNGSANLEITUNG 1 VERÄNDERUNGSMANAGEMENT ÄNDERUNGEN INDICE DATE PAGES VISA Neue Ausführung Oktober 2023 G. BEGAUD NM-288 Version 01 Seite 3/19 Oktober 2023... -
Seite 4: Sicherheit
WARTUNGSANLEITUNG 2 SICHERHEIT WICHTIGE INFORMATIONEN Lesen Sie immer das Wartungshandbuch, bevor Sie am Ventil arbeiten Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. GEFAHR! Situation, die zu leichten Verletzungen oder Sachschäden führen kann. ACHTUNG! Elektrische Gefahren, die zu schweren Körperverletzungen oder zum Tod führen können.. GEFAHR! Elektrische Gefahren, die zu leichten Verletzungen oder Sachschäden führen kann. -
Seite 5: Einleitung
WARTUNGSANLEITUNG WARTUNGSANLEITUNG Klappenventil DCX3 CLEAN FLUSH 3 EINLEITUNG Das Zerlegen des Klappenventils DCX3 Clean Flush erfolgt in zwei Schritten: DAS VENTIL ZERLEGEN (aus dem Gehäuse ziehen, Stellglied und Trennvorrichtung) Diese Operation erlaubt den Zugriff auf die Dichtungen der Tellergruppe (Dichtungswechsel, siehe § 6.6 die Schmierung) und die Entnahme des pneumatischen Stellantriebs. -
Seite 6: Sicherheitsvorkehrungen
WARTUNGSANLEITUNG 3.2.1 Sicherheitsvorkehrungen Für die Wartung von NC- und NO-Antrieben bieten wir auf Anfrage Wartungssets an, die eine unbeabsichtigte Betätigung des Ventils verhindern, wenn der Antrieb mit Luft versorgt wird. DCX3 NF (Schaftausgang) LÖSUNGEN RISIKEN GEFAHR! Wartungswerkzeuge für NF- Beim Auswechseln der Dichtungen: Stellantrieb Gefahr, dass die Finger zwischen der Referenz... -
Seite 7: Demontage Des Ventils
WARTUNGSANLEITUNG 4 DEMONTAGE DES VENTILS Falls das Ventil mit einem Steuerkopf ausgestattet ist, kann es zur weiteren Demontage nötig sein, diese vom Stellantrieb zu lösen. DEMONTAGE DES STEUERKOPFES Demontage ohne Lösen der Anschlüsse ACHTUNG: Vor jeglichen Arbeiten am Steuerkopf muss sichergestellt werden, dass die Druckluftzufuhr abgestellt und der Leitungsdruck abgelassen wurde. -
Seite 8: Demontage Der Klemmschellen Dcx3 Clean Flush Ventil
• Die Druckluftversorgung des Pneumatikzylinders unterbrechen (Ventil kehrt zurück in geschlossene Position). • Ziehen Sie die Trennbaugruppe (Pneumatikzylinder) [A] aus dem DCX3 Clean Flush- Gehäuse [01] oder [02] heraus. • Demontieren Sie den Spannring [05 a], entfernen Sie den Flansch [14] und die abnehmbare Platte [13]. -
Seite 9: Demontage Der Trennvorrichtung Dcx3 Clean Flush
WARTUNGSANLEITUNG DEMONTAGE DER TRENNVORRICHTUNG DCX3 CLEAN FLUSH • Schrauben Sie die Leckageverteilerverlängerung [07] ab. • Schrauben Sie das Membranventil [03] mit der Hand ab und entfernen Sie dann das Zwischenstück [06] sowie die Dichtungsplatte [08]. • Schrauben Sie den M12-Klappeneinsatz [04] mithilfe der beiden Flacheisen, die sich an ihm und an der Betätigungsstange befinden, heraus. -
Seite 10: Demontage Der Innenteile Des Stellantriebs
WARTUNGSANLEITUNG 4.4.2 Demontage der Innenteile des Stellantriebs ACHTUNG: Dieser Vorgang ist gefährlich, wenn das Werkzeug ungeeignet ist. Wir empfehlen die Verwendung einer hydraulischen Presse oder eines Werkzeugs gemäß dem folgenden Schema (Berücksichtigen Sie bei der Konstruktion des Werkzeugs einen GEFAHR! Federweg von 100 mm) Da der Stellantrieb vertikal aufgestellt wird: •... -
Seite 11: Dichtungen Austauschen Und Neu Zusammensetzen
Die Bestandteile unserer Ventile sind in dieser Anleitung aufgelistet und gekennzeichnet. Dort finden Sie alle Informationen, die Sie benötigen, um Ihre Ersatzteile zu bestellen. MONTAGE DES STELLANTRIEBS ACHTUNG: Vergessen Sie bei der Montage des Stellantriebs für die DCX3 Clean Flush nicht, den Keil [16] in diesen einzulegen. ACHTUNG! HINWEIS: Achten Sie zu Ihrer Sicherheit darauf, dass der Sprengring richtig in seiner Rille sitzt. -
Seite 12: Zusammenbau Des Dcx3 Clean Flush Ventils
WARTUNGSANLEITUNG ZUSAMMENBAU DES DCX3 CLEAN FLUSH VENTILS Dieser Vorgang erfolgt in umgekehrter Reihenfolge wie die Demontage. Folgende Tipps sollten beachtet werden: • Schrauben Sie das Membranventil bis zum Anschlag auf den M12-Einsatz Ventil. • Wir empfehlen die Verwendung eines Klebers mit mittlerer... -
Seite 13: Ersatzteile
WARTUNGSANLEITUNG 6 ERSATZTEILE STELLANTRIEB DCX3 CLEAN FLUSH Dichtungssatz: NM-288 Version 01 Seite 13/19 Oktober 2023... -
Seite 14: Ventil Dcx3 Clean Flush
WARTUNGSANLEITUNG VENTIL DCX3 CLEAN FLUSH Dichtungssatz: oder (Nach Materialqualität) 05 a oder DCX3 NM-288 Version 01 Seite 14/19 Oktober 2023... -
Seite 15: Ersatzteilliste Dcx3 Automatisch Clean Flush Dn25 Sms
WARTUNGSANLEITUNG ERSATZTEILLISTE DCX3 AUTOMATISCH CLEAN FLUSH DN25 SMS DN25 Pkt. Bezeichnung Anz. 7304503 L-förmiges Gehäuse DCX3 Clean Flush 7304504 T-förmiges Gehäuse DCX3 Clean Flush 7304295 Ventil Membrane DCX3 Vollmembrane 7303666 M12-Einsatz Ventil Vollmembrane 7441832 Spannring 7441832 05 a Spannring 7303754 DCX3-Zwischenstück mit Vollmembran... -
Seite 16: Antriebsliste Dcx3-Klappenventil Automatisch
Pkt. Bezeichnung DN51 DCX3 Standard- & Membran-Stellantrieb 7100301 DETAILS DER DCX3-VENTIL-DICHTUNGSPACKUNGEN BEZEICHNUNG DN 25 SMS Dichtungssatz DCX3-Stellantrieb Standard & Membrane 7070601 (DN51-Stellantrieb) EPDM -Prozessdichtungssatz DCX3 Clean Flush 7072384 -Prozessdichtungssatz DCX3 Clean Flush 7072401 NM-288 Version 01 Seite 16/19 Oktober 2023... -
Seite 17: Nbr-Dichtungssätze Für Dcx3 Standard & Membran
Dichtungen O-Ring Ventilaufsatz 7380160 Kolben-O-Ring 7380161 O-Ring für Ventilaufsatz und 7380152 Stellantriebfass Segment für Ventilaufsatz und 7009972 Stellantriebfass EPDM -Prozessdichtungssätze DCX3 Clean Flush : 6.5.2 DN25 SMS Durchmesser Nr. des Dichtungssatzes 7072384 Artikelnummern der Pkt. Bezeichnung Anz. Dichtungen Ventil Membrane DCX3... -
Seite 18: Referenz Von Fetten
WARTUNGSANLEITUNG Referenz von Fetten Ref. Bezeichnung Fettpatrone 400 g Fett für Stellantriebsdichtungen 7010662 (4025 H1 QUINPLEX) Fettpatrone 500 g Fett für Ventildichtungen 7030668 (Kluber Paraliq GTE 703, NFS H1, 21 CRF § 178.3570) NM-288 Version 01 Seite 18/19 Oktober 2023... - Seite 19 New Berlin – WISCONSIN 53151 – USA Tel.: (1) 262 797 5730 - Fax.: (1) 262 797 5735 CHINA DEFINOX Beijing Stainless Steel Equipment Ltd No 18 Anningzhuang East Road – HAIDIAN District BEIJING 100085 – CHINA Tel.: (86) 10.6293.4909 - Fax.: (86) 10.6293-4835 Die in diesem Dokument aufgeführten technischen Produktdaten dienen nur als Anhaltspunkt und können sich im Zuge der...
