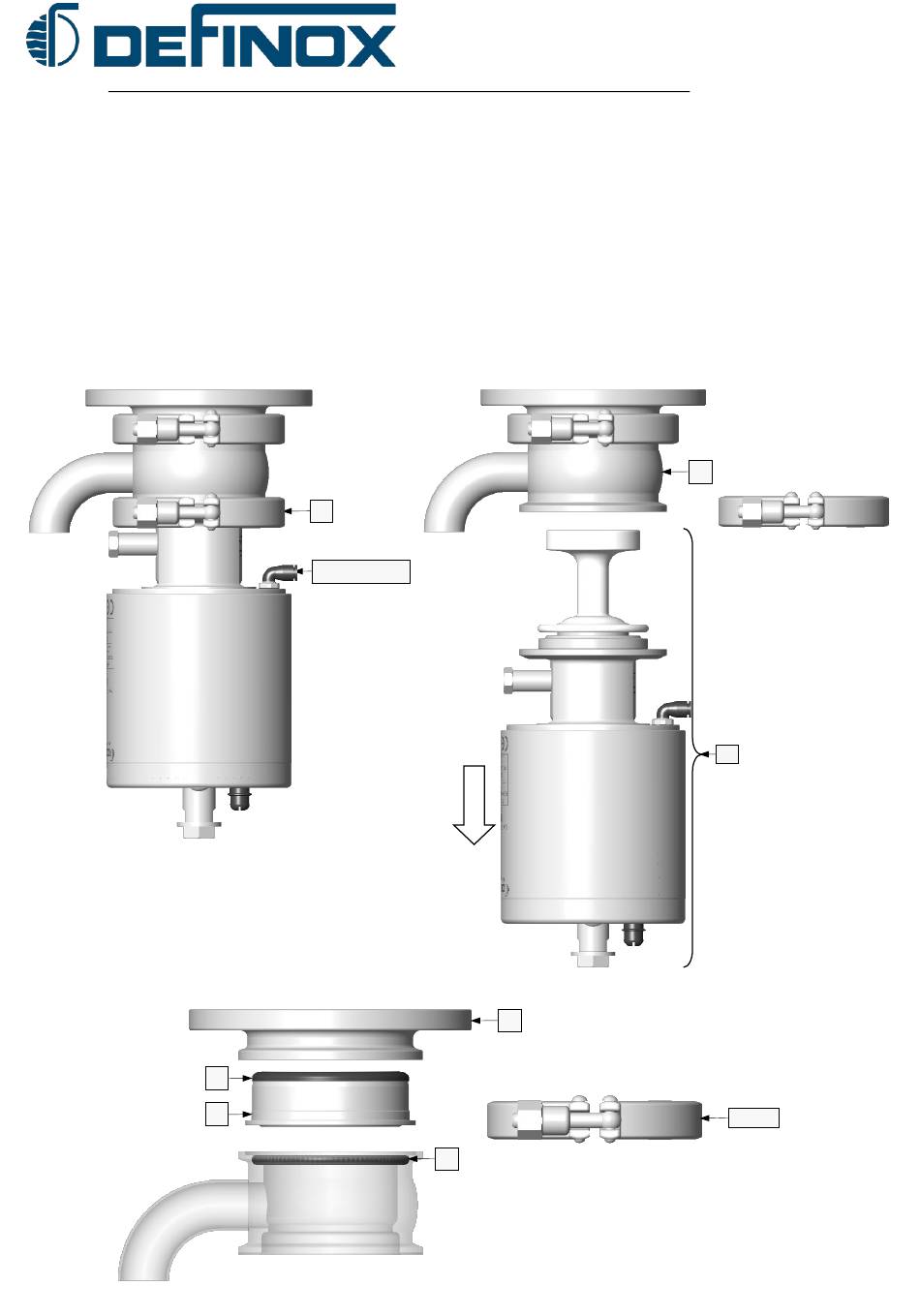

DEMONTAGE DER KLEMMSCHELLEN DCX3 CLEAN FLUSH VENTIL

4.2
• Versorgen Sie den NF-Stellantrieb mit Luft, um den unteren Spannring von der
Druckkraft der Feder zu entlasten.
• Ist ein Steuerkopf am Ventil angebaut, deren Druckluftkreis verwenden, um das Ventil in
offene Position zu bringen.
• Den Spannring [05] lösen.
• Die Druckluftversorgung des Pneumatikzylinders unterbrechen (Ventil kehrt zurück in
geschlossene Position).
• Ziehen Sie die Trennbaugruppe (Pneumatikzylinder) [A] aus dem DCX3 Clean Flush-
Gehäuse [01] oder [02] heraus.
• Demontieren Sie den Spannring [05 a], entfernen Sie den Flansch [14] und die
abnehmbare Platte [13].
• Die O-Ringe [11] und [12] entfernen (Um diese bei Bedarf zu wechseln).
NM-288 Version 01
05
Luftzufuhr
12
13
14
11
Seite 8/19
WARTUNGSANLEITUNG
01
A
05 a
Oktober 2023
