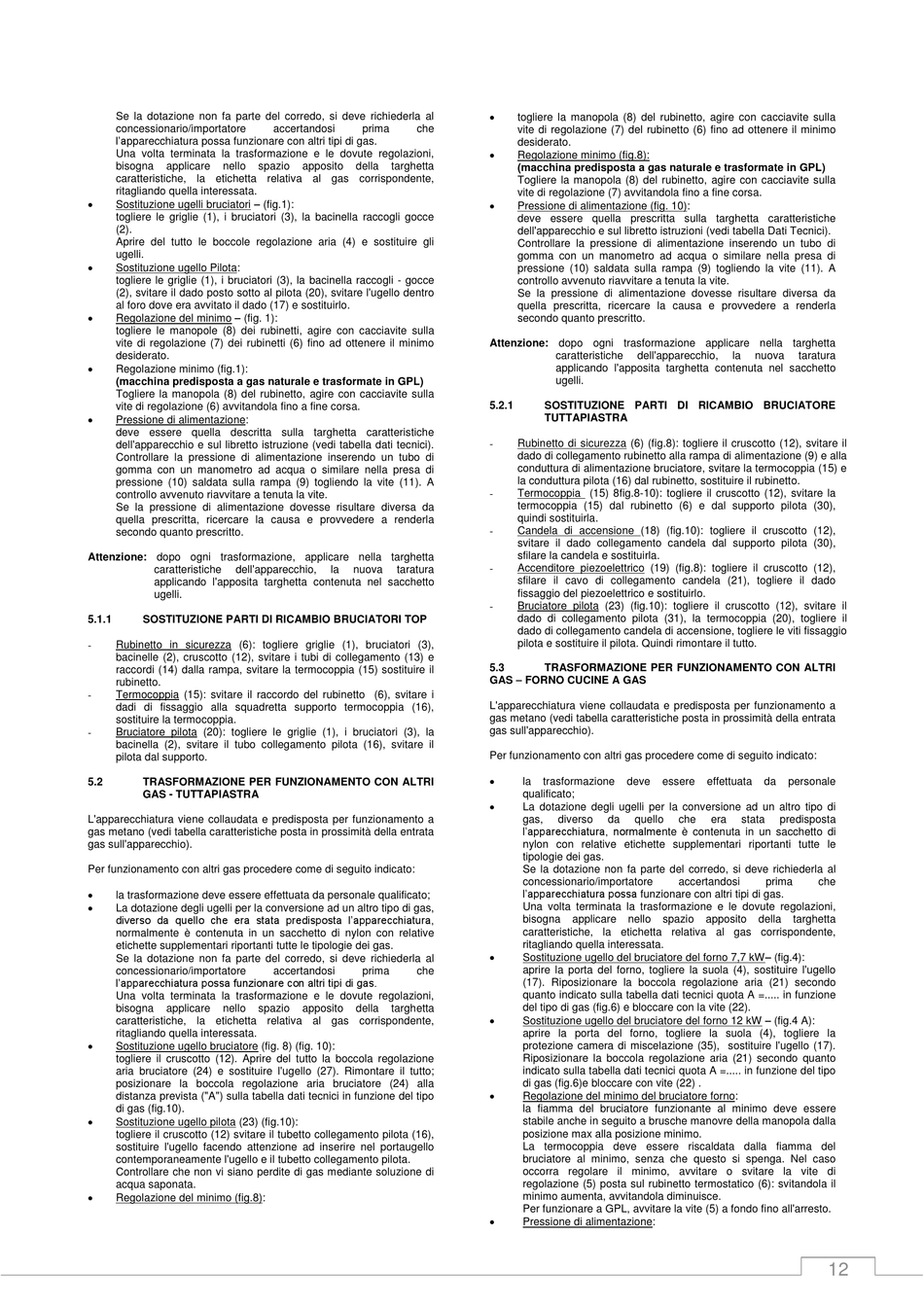

Modular 90-40 PCG Bedienungsanleitung Seite 12

Se la dotazione non fa parte del corredo, si deve richiederla al
concessionario/importatore
l'apparecchiatura possa funzionare con altri tipi di gas.
Una volta terminata la trasformazione e le dovute regolazioni,
bisogna applicare nello spazio
caratteristiche, la etichetta relativa al gas corrispondente,
ritagliando quella interessata.

Sostituzione ugelli bruciatori – (fig.1):
togliere le griglie (1), i bruciatori (3), la bacinella raccogli gocce
(2).
Aprire del tutto le boccole regolazione aria (4) e sostituire gli
ugelli.

Sostituzione ugello Pilota:
togliere le griglie (1), i bruciatori (3), la bacinella raccogli - gocce
(2), svitare il dado posto sotto al pilota (20), svitare l'ugello dentro
al foro dove era avvitato il dado (17) e sostituirlo.

Regolazione del minimo – (fig. 1):
togliere le manopole (8) dei rubinetti, agire con cacciavite sulla
vite di regolazione (7) dei rubinetti (6) fino ad ottenere il minimo
desiderato.

Regolazione minimo (fig.1):
(macchina predisposta a gas naturale e trasformate in GPL)
Togliere la manopola (8) del rubinetto, agire con cacciavite sulla
vite di regolazione (6) avvitandola fino a fine corsa.

Pressione di alimentazione:
deve essere quella descritta sulla targhetta caratteristiche
dell'apparecchio e sul libretto istruzione (vedi tabella dati tecnici).
Controllare la pressione di alimentazione inserendo un tubo di
gomma con un manometro ad acqua o similare nella presa di
pressione (10) saldata sulla rampa (9) togliendo la vite (11). A
controllo avvenuto riavvitare a tenuta la vite.
Se la pressione di alimentazione dovesse risultare diversa da
quella prescritta, ricercare la causa e provvedere a renderla
secondo quanto prescritto.
Attenzione: dopo ogni trasformazione, applicare nella targhetta
caratteristiche dell'apparecchio,
applicando l'apposita targhetta contenuta nel sacchetto
ugelli.
5.1.1 SOSTITUZIONE PARTI DI RICAMBIO BRUCIATORI TOP
Rubinetto in sicurezza (6): togliere griglie (1), bruciatori (3),
-
bacinelle (2), cruscotto (12), svitare i tubi di collegamento (13) e
raccordi (14) dalla rampa, svitare la termocoppia (15) sostituire il
rubinetto.
- Termocoppia (15): svitare il raccordo del rubinetto (6), svitare i
dadi di fissaggio alla squadretta supporto termocoppia (16),
sostituire la termocoppia.
Bruciatore pilota (20): togliere le griglie (1), i bruciatori (3), la
-
bacinella (2), svitare il tubo collegamento pilota (16), svitare il
pilota dal supporto.
5.2 TRASFORMAZIONE PER FUNZIONAMENTO CON ALTRI
GAS - TUTTAPIASTRA
L'apparecchiatura viene collaudata e predisposta per funzionamento a
gas metano (vedi tabella caratteristiche posta in prossimità della entrata
gas sull'apparecchio).
Per funzionamento con altri gas procedere come di seguito indicato:

la trasformazione deve essere effettuata da personale qualificato;

La dotazione degli ugelli per la conversione ad un altro tipo di gas,
diverso da quello che era stata predisposta l'apparecchiatura,
normalmente è contenuta in un sacchetto di nylon con relative
etichette supplementari riportanti tutte le tipologie dei gas.
Se la dotazione non fa parte del corredo, si deve richiederla al
concessionario/importatore
l'apparecchiatura possa funzionare con altri tipi di gas.
Una volta terminata la trasformazione e le dovute regolazioni,
bisogna applicare nello spazio
caratteristiche, la etichetta relativa al gas corrispondente,
ritagliando quella interessata.

Sostituzione ugello bruciatore (fig. 8) (fig. 10):
togliere il cruscotto (12). Aprire del tutto la boccola regolazione
aria bruciatore (24) e sostituire l'ugello (27). Rimontare il tutto;
posizionare la boccola regolazione aria bruciatore (24) alla
distanza prevista ("A") sulla tabella dati tecnici in funzione del tipo
di gas (fig.10).

Sostituzione ugello pilota (23) (fig.10):
togliere il cruscotto (12) svitare il tubetto collegamento pilota (16),
sostituire l'ugello facendo attenzione ad inserire nel portaugello
contemporaneamente l'ugello e il tubetto collegamento pilota.
Controllare che non vi siano perdite di gas mediante soluzione di
acqua saponata.

Regolazione del minimo (fig.8):
accertandosi prima che
apposito della targhetta
la nuova taratura
accertandosi prima che
apposito della targhetta

togliere la manopola (8) del rubinetto, agire con cacciavite sulla
vite di regolazione (7) del rubinetto (6) fino ad ottenere il minimo
desiderato.

Regolazione minimo (fig.8):
(macchina predisposta a gas naturale e trasformate in GPL)
Togliere la manopola (8) del rubinetto, agire con cacciavite sulla
vite di regolazione (7) avvitandola fino a fine corsa.

Pressione di alimentazione (fig. 10):
deve essere quella prescritta sulla targhetta caratteristiche
dell'apparecchio e sul libretto istruzioni (vedi tabella Dati Tecnici).
Controllare la pressione di alimentazione inserendo un tubo di
gomma con un manometro ad acqua o similare nella presa di
pressione (10) saldata sulla rampa (9) togliendo la vite (11). A
controllo avvenuto riavvitare a tenuta la vite.
Se la pressione di alimentazione dovesse risultare diversa da
quella prescritta, ricercare la causa e provvedere a renderla
secondo quanto prescritto.
Attenzione: dopo ogni trasformazione applicare nella targhetta
caratteristiche dell'apparecchio,
applicando l'apposita targhetta contenuta nel sacchetto
ugelli.
5.2.1 SOSTITUZIONE PARTI DI RICAMBIO BRUCIATORE
TUTTAPIASTRA
Rubinetto di sicurezza (6) (fig.8): togliere il cruscotto (12), svitare il
-
dado di collegamento rubinetto alla rampa di alimentazione (9) e alla
conduttura di alimentazione bruciatore, svitare la termocoppia (15) e
la conduttura pilota (16) dal rubinetto, sostituire il rubinetto.
- Termocoppia (15) 8fig.8-10): togliere il cruscotto (12), svitare la
termocoppia (15) dal rubinetto (6) e dal supporto pilota (30),
quindi sostituirla.
Candela di accensione (18) (fig.10): togliere il cruscotto (12),
-
svitare il dado collegamento candela dal supporto pilota (30),
sfilare la candela e sostituirla.
- Accenditore piezoelettrico (19) (fig.8): togliere il cruscotto (12),
sfilare il cavo di collegamento candela (21), togliere il dado
fissaggio del piezoelettrico e sostituirlo.
Bruciatore pilota (23) (fig.10): togliere il cruscotto (12), svitare il
-
dado di collegamento pilota (31), la termocoppia (20), togliere il
dado di collegamento candela di accensione, togliere le viti fissaggio
pilota e sostituire il pilota. Quindi rimontare il tutto.
5.3 TRASFORMAZIONE PER FUNZIONAMENTO CON ALTRI
GAS – FORNO CUCINE A GAS
L'apparecchiatura viene collaudata e predisposta per funzionamento a
gas metano (vedi tabella caratteristiche posta in prossimità della entrata
gas sull'apparecchio).
Per funzionamento con altri gas procedere come di seguito indicato:

la trasformazione deve essere
qualificato;

La dotazione degli ugelli per la conversione ad un altro tipo di
gas, diverso da quello
l'apparecchiatura, normalmente è contenuta in un sacchetto di
nylon con relative etichette supplementari riportanti tutte le
tipologie dei gas.
Se la dotazione non fa parte del corredo, si deve richiederla al
concessionario/importatore
l'apparecchiatura possa funzionare con altri tipi di gas.
Una volta terminata la trasformazione e le dovute regolazioni,
bisogna applicare nello spazio
caratteristiche, la etichetta relativa al gas corrispondente,
ritagliando quella interessata.

Sostituzione ugello del bruciatore del forno 7,7 kW– (fig.4):
aprire la porta del forno, togliere la suola (4), sostituire l'ugello
(17). Riposizionare la boccola regolazione aria (21) secondo
quanto indicato sulla tabella dati tecnici quota A =..... in funzione
del tipo di gas (fig.6) e bloccare con la vite (22).

Sostituzione ugello del bruciatore del forno 12 kW – (fig.4 A):
aprire la porta del forno, togliere la suola (4), togliere la
protezione camera di miscelazione (35), sostituire l'ugello (17).
Riposizionare la boccola regolazione aria (21) secondo quanto
indicato sulla tabella dati tecnici quota A =..... in funzione del tipo
di gas (fig.6)e bloccare con vite (22) .

Regolazione del minimo del bruciatore forno:
la fiamma del bruciatore funzionante al minimo deve essere
stabile anche in seguito a brusche manovre della manopola dalla
posizione max alla posizione minimo.
La termocoppia deve essere riscaldata dalla fiamma del
bruciatore al minimo, senza che questo si spenga. Nel caso
occorra regolare il minimo, avvitare o svitare la vite di
regolazione (5) posta sul rubinetto termostatico (6): svitandola il
minimo aumenta, avvitandola diminuisce.
Per funzionare a GPL, avvitare la vite (5) a fondo fino all'arresto.

Pressione di alimentazione:
la nuova taratura
effettuata da personale
che era stata predisposta
accertandosi prima che
apposito della targhetta
