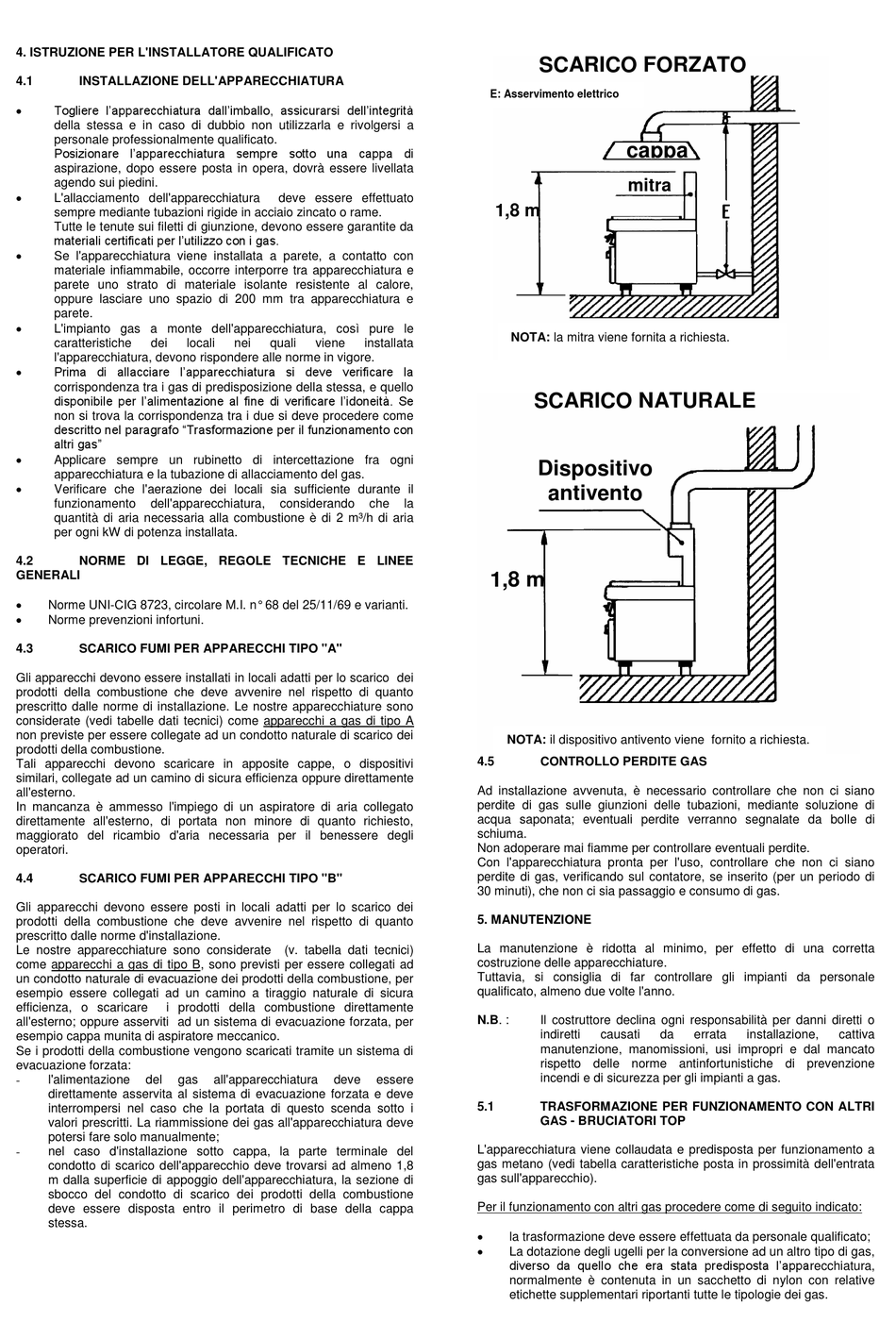

4. ISTRUZIONE PER L'INSTALLATORE QUALIFICATO
4.1 INSTALLAZIONE DELL'APPARECCHIATURA

Togliere l'apparecchiatura dall'imballo, assicurarsi dell'integrità
della stessa e in caso di dubbio non utilizzarla e rivolgersi a
personale professionalmente qualificato.
Posizionare l'apparecchiatura sempre sotto una cappa di
aspirazione, dopo essere posta in opera, dovrà essere livellata
agendo sui piedini.

L'allacciamento dell'apparecchiatura
sempre mediante tubazioni rigide in acciaio zincato o rame.
Tutte le tenute sui filetti di giunzione, devono essere garantite da
materiali certificati per l'utilizzo con i gas.

Se l'apparecchiatura viene installata a parete, a contatto con
materiale infiammabile, occorre interporre tra apparecchiatura e
parete uno strato di materiale isolante resistente al calore,
oppure lasciare uno spazio di 200 mm tra apparecchiatura e
parete.

L'impianto gas a monte dell'apparecchiatura, così pure le
caratteristiche dei
l'apparecchiatura, devono rispondere alle norme in vigore.

Prima di allacciare l'apparecchiatura si deve verificare la
corrispondenza tra i gas di predisposizione della stessa, e quello
disponibile per l'alimentazione al fine di verificare l'idoneità. Se
non si trova la corrispondenza tra i due si deve procedere come
descritto nel paragrafo "Trasformazione per il funzionamento con
altri gas"

Applicare sempre un rubinetto di intercettazione fra ogni
apparecchiatura e la tubazione di allacciamento del gas.

Verificare che l'aerazione dei locali sia sufficiente durante il
funzionamento dell'apparecchiatura,
quantità di aria necessaria alla combustione è di 2 m³/h di aria
per ogni kW di potenza installata.
4.2 NORME DI LEGGE, REGOLE TECNICHE E LINEE
GENERALI

Norme UNI-CIG 8723, circolare M.I. n° 68 del 25/11/69 e varianti.

Norme prevenzioni infortuni.
4.3 SCARICO FUMI PER APPARECCHI TIPO "A"
Gli apparecchi devono essere installati in locali adatti per lo scarico dei
prodotti della combustione che deve avvenire nel rispetto di quanto
prescritto dalle norme di installazione. Le nostre apparecchiature sono
considerate (vedi tabelle dati tecnici) come apparecchi a gas di tipo A
non previste per essere collegate ad un condotto naturale di scarico dei
prodotti della combustione.
Tali apparecchi devono scaricare in apposite cappe, o dispositivi
similari, collegate ad un camino di sicura efficienza oppure direttamente
all'esterno.
In mancanza è ammesso l'impiego di un aspiratore di aria collegato
direttamente all'esterno, di portata non minore di quanto richiesto,
maggiorato del ricambio d'aria necessaria per il benessere degli
operatori.
4.4 SCARICO FUMI PER APPARECCHI TIPO "B"
Gli apparecchi devono essere posti in locali adatti per lo scarico dei
prodotti della combustione che deve avvenire nel rispetto di quanto
prescritto dalle norme d'installazione.
Le nostre apparecchiature sono considerate
come apparecchi a gas di tipo B, sono previsti per essere collegati ad
un condotto naturale di evacuazione dei prodotti della combustione, per
esempio essere collegati ad un camino a tiraggio naturale di sicura
efficienza, o scaricare i prodotti della combustione direttamente
all'esterno; oppure asserviti ad un sistema di evacuazione forzata, per
esempio cappa munita di aspiratore meccanico.
Se i prodotti della combustione vengono scaricati tramite un sistema di
evacuazione forzata:
- l'alimentazione del gas
direttamente asservita al sistema di evacuazione forzata e deve
interrompersi nel caso che la portata di questo scenda sotto i
valori prescritti. La riammissione dei gas all'apparecchiatura deve
potersi fare solo manualmente;
nel caso d'installazione sotto cappa, la parte terminale del
-
condotto di scarico dell'apparecchio deve trovarsi ad almeno 1,8
m dalla superficie di appoggio dell'apparecchiatura, la sezione di
sbocco del condotto di scarico dei prodotti della combustione
deve essere disposta entro il perimetro di base della cappa
stessa.
deve essere effettuato
locali nei quali viene
considerando
(v. tabella dati tecnici)
all'apparecchiatura deve
E: Asservimento elettrico
1,8 m
NOTA: la mitra viene fornita a richiesta.
installata
che la
1,8 m
NOTA: il dispositivo antivento viene fornito a richiesta.
4.5
Ad installazione avvenuta, è necessario controllare che non ci siano
perdite di gas sulle giunzioni delle tubazioni, mediante soluzione di
acqua saponata; eventuali perdite verranno segnalate da bolle di
schiuma.
Non adoperare mai fiamme per controllare eventuali perdite.
Con l'apparecchiatura pronta per l'uso, controllare che non ci siano
perdite di gas, verificando sul contatore, se inserito (per un periodo di
30 minuti), che non ci sia passaggio e consumo di gas.
5. MANUTENZIONE
La manutenzione è ridotta al minimo, per effetto di una corretta
costruzione delle apparecchiature.
Tuttavia, si consiglia di far controllare gli impianti da personale
qualificato, almeno due volte l'anno.
N.B. :
essere
5.1
L'apparecchiatura viene collaudata e predisposta per funzionamento a
gas metano (vedi tabella caratteristiche posta in prossimità dell'entrata
gas sull'apparecchio).
Per il funzionamento con altri gas procedere come di seguito indicato:

la trasformazione deve essere effettuata da personale qualificato;

La dotazione degli ugelli per la conversione ad un altro tipo di gas,
diverso da quello che era stata predisposta l'apparecchiatura,
normalmente è contenuta in un sacchetto di nylon con relative
etichette supplementari riportanti tutte le tipologie dei gas.
SCARICO FORZATO
cappa
mitra
SCARICO NATURALE
Dispositivo
antivento
CONTROLLO PERDITE GAS
Il costruttore declina ogni responsabilità per danni diretti o
indiretti causati da errata
manutenzione, manomissioni, usi impropri e dal mancato
rispetto delle norme antinfortunistiche di prevenzione
incendi e di sicurezza per gli impianti a gas.
TRASFORMAZIONE PER FUNZIONAMENTO CON ALTRI
GAS - BRUCIATORI TOP
installazione, cattiva
