4. Betrieb

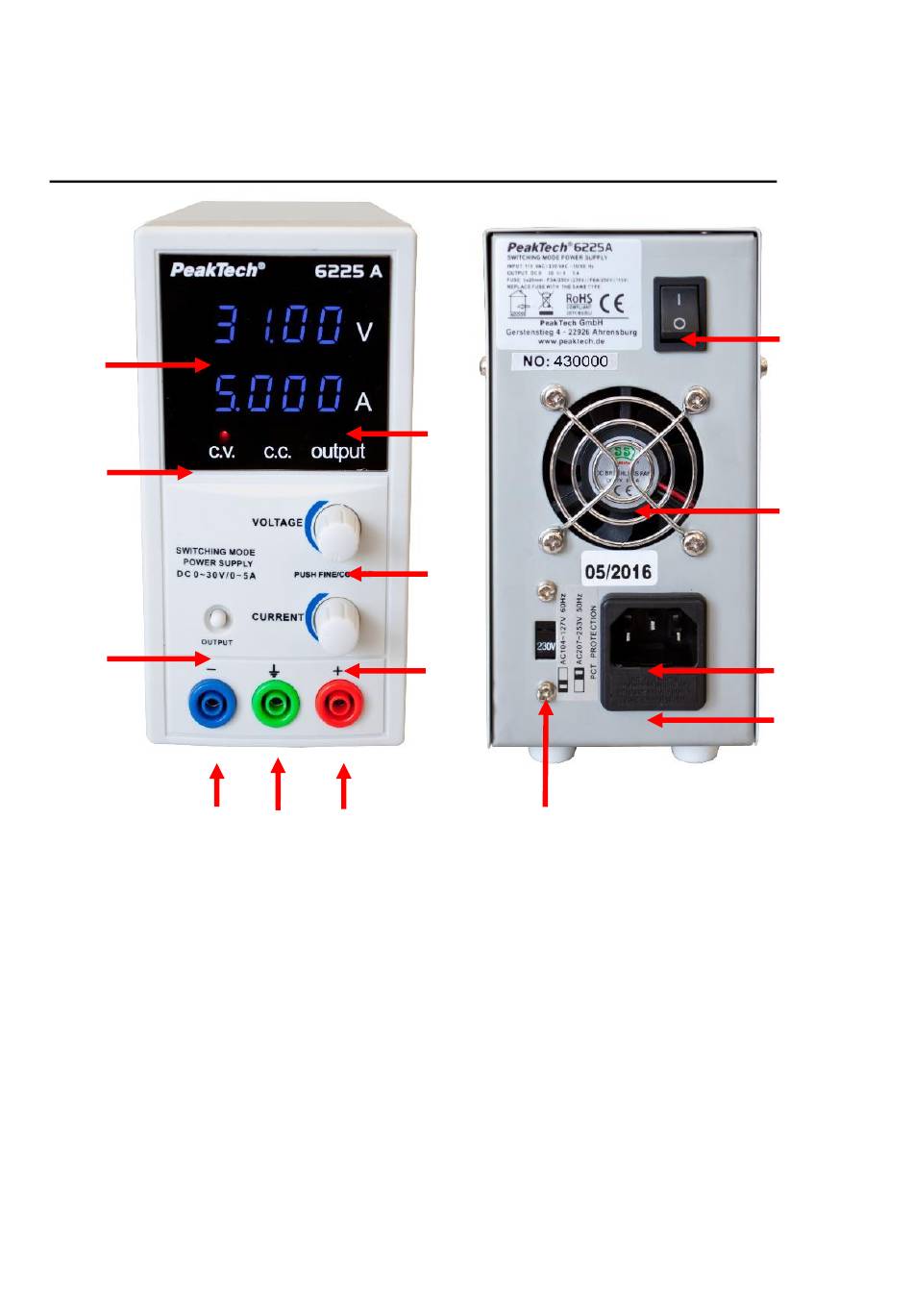

4.1. Anzeigen und Bedienelemente an der Vorderseite des Gerätes
1.
9.
8.
5.
Frontseite:
1. Spannungsanzeige
2. Stromanzeige
3. Grob-/ Feineinstellung der Spannung
4. Grob- /Feineinstellung des Ausgangsstromes
5. – Ausgangsbuchse
6. GND-Ausgangsbuchse (verbunden mit Gehäuse)
7. + Ausgangsbuchse
8. Ausgangs Ein-/ Ausschalter
9. C.V. / C.C. und Output LEDs
2.
3.
4.
6. 7.
14.
Rückseite:
10. Ein-/ Ausschalter
11. Lüfter
12. Netzanschluss
13. Sicherungshalter
14. Netzwahlschalter (nur P 6225A)
5
10.
11.
12.
13.
