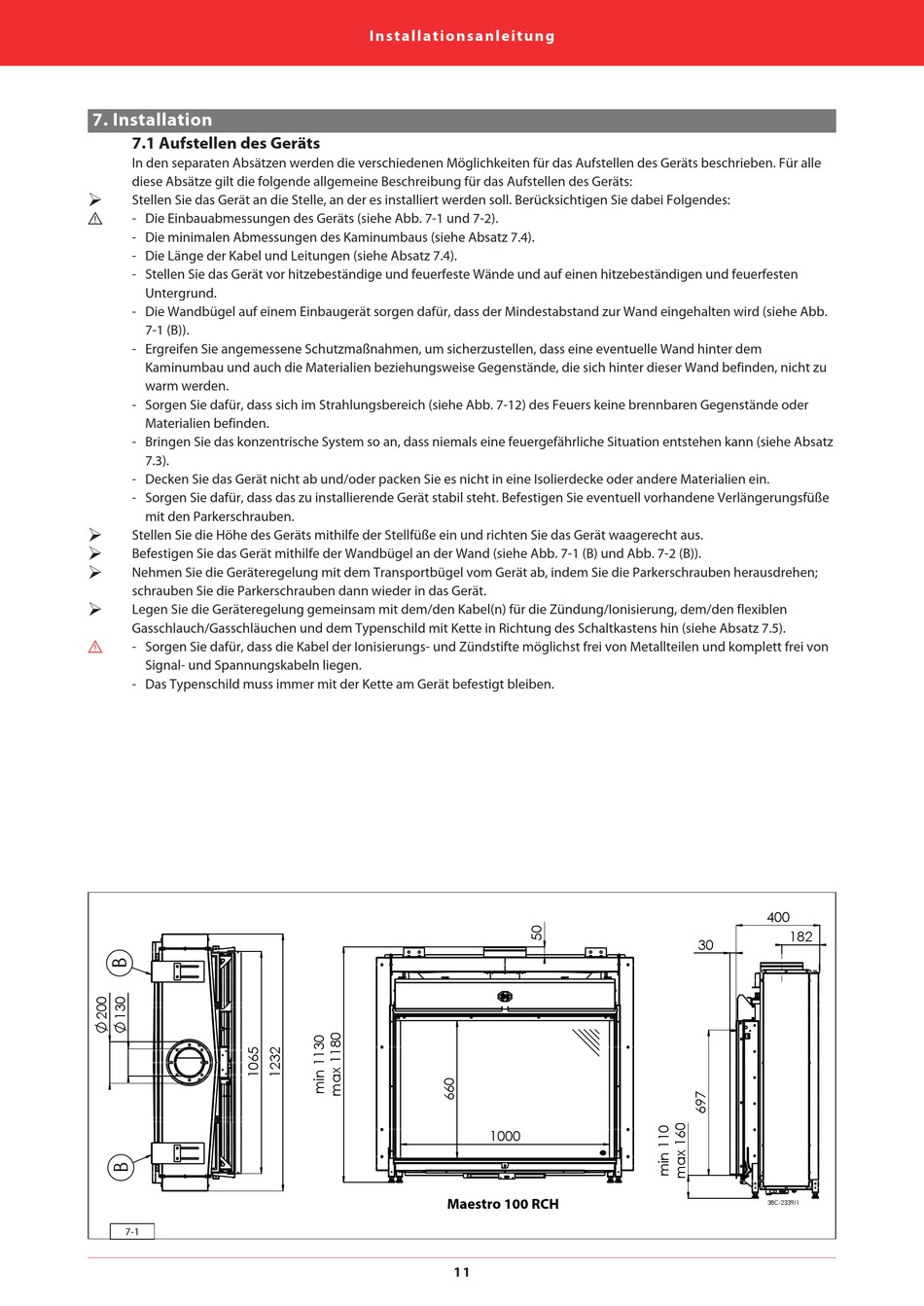

7. Installation
7.1 Aufstellen des Geräts
In den separaten Absätzen werden die verschiedenen Möglichkeiten für das Aufstellen des Geräts beschrieben. Für alle
diese Absätze gilt die folgende allgemeine Beschreibung für das Aufstellen des Geräts:
1
Stellen Sie das Gerät an die Stelle, an der es installiert werden soll. Berücksichtigen Sie dabei Folgendes:
3
- Die Einbauabmessungen des Geräts (siehe Abb. 7-1 und 7-2).
- Die minimalen Abmessungen des Kaminumbaus (siehe Absatz 7.4).
- Die Länge der Kabel und Leitungen (siehe Absatz 7.4).
- Stellen Sie das Gerät vor hitzebeständige und feuerfeste Wände und auf einen hitzebeständigen und feuerfesten
Untergrund.
- Die Wandbügel auf einem Einbaugerät sorgen dafür, dass der Mindestabstand zur Wand eingehalten wird (siehe Abb.
7-1 (B)).
- Ergreifen Sie angemessene Schutzmaßnahmen, um sicherzustellen, dass eine eventuelle Wand hinter dem
Kaminumbau und auch die Materialien beziehungsweise Gegenstände, die sich hinter dieser Wand befinden, nicht zu
warm werden.
- Sorgen Sie dafür, dass sich im Strahlungsbereich (siehe Abb. 7-12) des Feuers keine brennbaren Gegenstände oder
Materialien befinden.
- Bringen Sie das konzentrische System so an, dass niemals eine feuergefährliche Situation entstehen kann (siehe Absatz
7.3).
- Decken Sie das Gerät nicht ab und/oder packen Sie es nicht in eine Isolierdecke oder andere Materialien ein.
- Sorgen Sie dafür, dass das zu installierende Gerät stabil steht. Befestigen Sie eventuell vorhandene Verlängerungsfüße
mit den Parkerschrauben.
1
Stellen Sie die Höhe des Geräts mithilfe der Stellfüße ein und richten Sie das Gerät waagerecht aus.
1
Befestigen Sie das Gerät mithilfe der Wandbügel an der Wand (siehe Abb. 7-1 (B) und Abb. 7-2 (B)).
1
Nehmen Sie die Geräteregelung mit dem Transportbügel vom Gerät ab, indem Sie die Parkerschrauben herausdrehen;
schrauben Sie die Parkerschrauben dann wieder in das Gerät.
1
Legen Sie die Geräteregelung gemeinsam mit dem/den Kabel(n) für die Zündung/Ionisierung, dem/den flexiblen
Gasschlauch/Gasschläuchen und dem Typenschild mit Kette in Richtung des Schaltkastens hin (siehe Absatz 7.5).
3
- Sorgen Sie dafür, dass die Kabel der Ionisierungs- und Zündstifte möglichst frei von Metallteilen und komplett frei von
Signal- und Spannungskabeln liegen.
- Das Typenschild muss immer mit der Kette am Gerät befestigt bleiben.
7-1
I nst allati on sanl eitung
1000
Maestro 100 RCH
11
400
182
30
38C-2339/1
