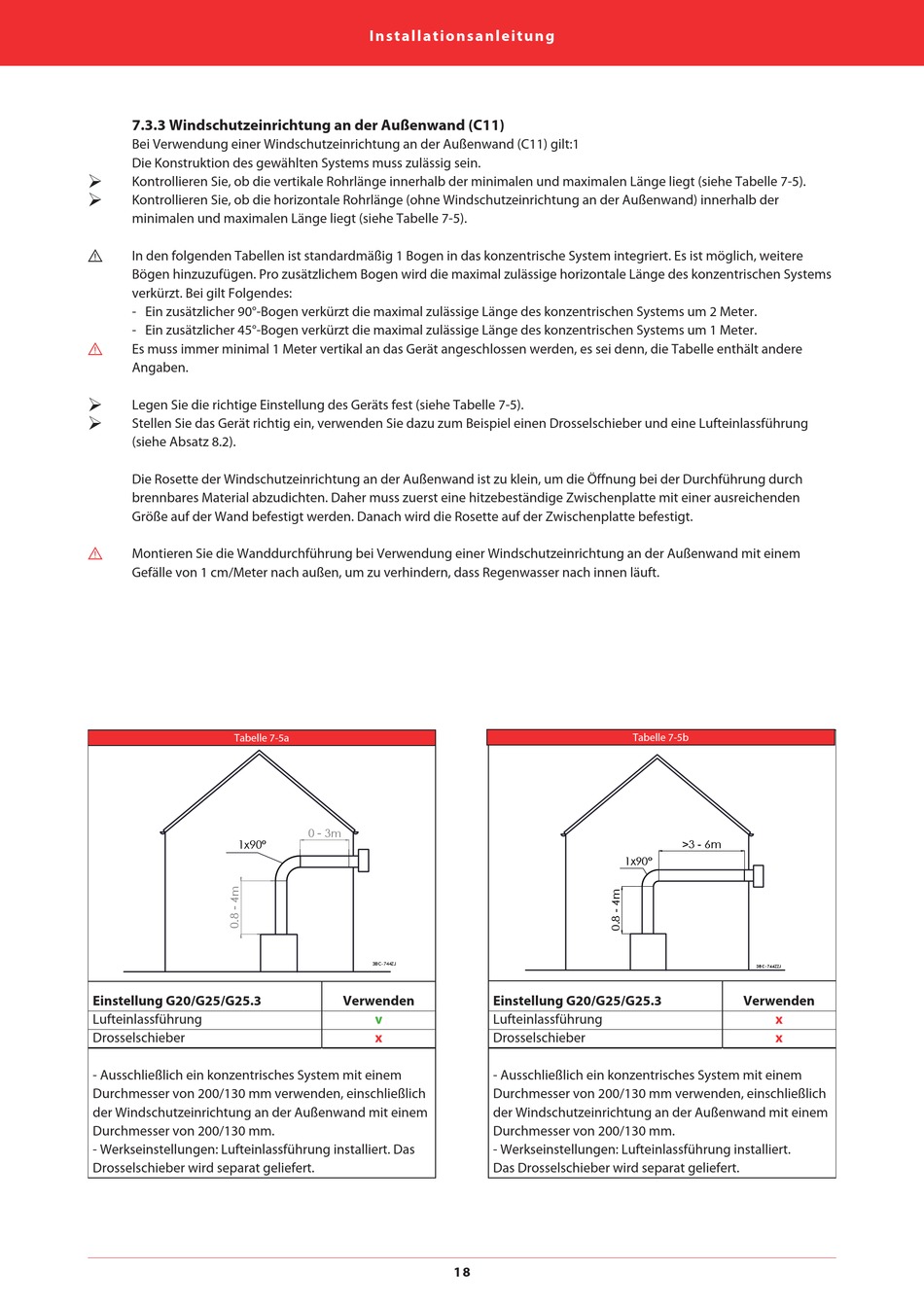

7.3.3 Windschutzeinrichtung an der Außenwand (C11)
Bei Verwendung einer Windschutzeinrichtung an der Außenwand (C11) gilt:1
Die Konstruktion des gewählten Systems muss zulässig sein.
1
Kontrollieren Sie, ob die vertikale Rohrlänge innerhalb der minimalen und maximalen Länge liegt (siehe Tabelle 7-5).
1
Kontrollieren Sie, ob die horizontale Rohrlänge (ohne Windschutzeinrichtung an der Außenwand) innerhalb der
minimalen und maximalen Länge liegt (siehe Tabelle 7-5).
3
In den folgenden Tabellen ist standardmäßig 1 Bogen in das konzentrische System integriert. Es ist möglich, weitere
Bögen hinzuzufügen. Pro zusätzlichem Bogen wird die maximal zulässige horizontale Länge des konzentrischen Systems
verkürzt. Bei gilt Folgendes:
- Ein zusätzlicher 90°-Bogen verkürzt die maximal zulässige Länge des konzentrischen Systems um 2 Meter.
- Ein zusätzlicher 45°-Bogen verkürzt die maximal zulässige Länge des konzentrischen Systems um 1 Meter.
3
Es muss immer minimal 1 Meter vertikal an das Gerät angeschlossen werden, es sei denn, die Tabelle enthält andere
Angaben.
1
Legen Sie die richtige Einstellung des Geräts fest (siehe Tabelle 7-5).
1
Stellen Sie das Gerät richtig ein, verwenden Sie dazu zum Beispiel einen Drosselschieber und eine Lufteinlassführung
(siehe Absatz 8.2).
Die Rosette der Windschutzeinrichtung an der Außenwand ist zu klein, um die Öffnung bei der Durchführung durch
brennbares Material abzudichten. Daher muss zuerst eine hitzebeständige Zwischenplatte mit einer ausreichenden
Größe auf der Wand befestigt werden. Danach wird die Rosette auf der Zwischenplatte befestigt.
3
Montieren Sie die Wanddurchführung bei Verwendung einer Windschutzeinrichtung an der Außenwand mit einem
Gefälle von 1 cm/Meter nach außen, um zu verhindern, dass Regenwasser nach innen läuft.
Tabelle 7-5a
1x90°
Einstellung G20/G25/G25.3
Lufteinlassführung
Drosselschieber
- Ausschließlich ein konzentrisches System mit einem
Durchmesser von 200/130 mm verwenden, einschließlich
der Windschutzeinrichtung an der Außenwand mit einem
Durchmesser von 200/130 mm.
- Werkseinstellungen: Lufteinlassführung installiert. Das
Drosselschieber wird separat geliefert.
I nst allati on sanl eitung
0 - 3m
38C-744ZJ
Verwenden
v
x
18
Tabelle 7-5b
1x90°
Einstellung G20/G25/G25.3
Lufteinlassführung
Drosselschieber
- Ausschließlich ein konzentrisches System mit einem
Durchmesser von 200/130 mm verwenden, einschließlich
der Windschutzeinrichtung an der Außenwand mit einem
Durchmesser von 200/130 mm.
- Werkseinstellungen: Lufteinlassführung installiert.
Das Drosselschieber wird separat geliefert.
>3 - 6m
38C-744ZZJ
Verwenden
x
x
