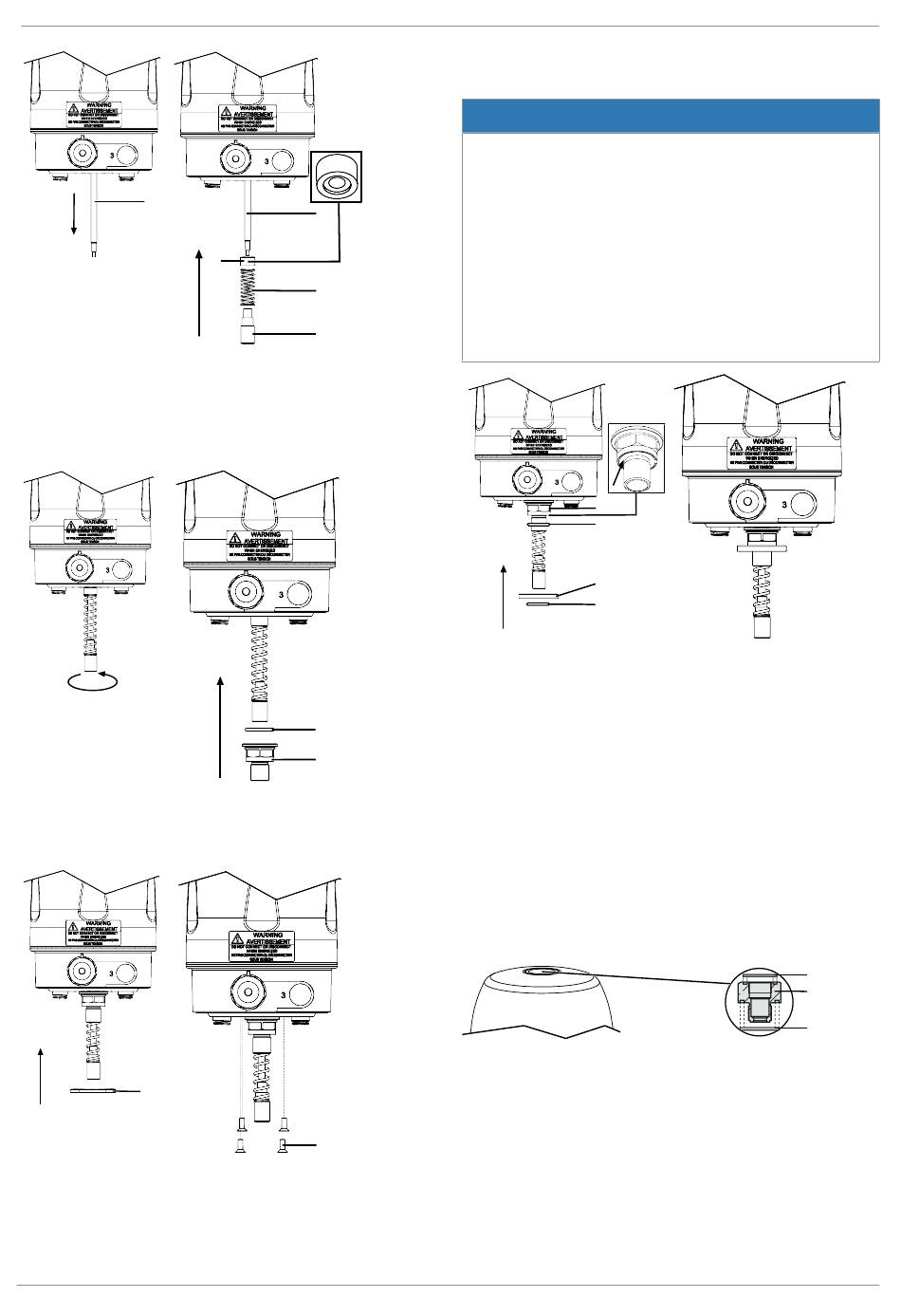

Montage Gewindeadapter (Linearantrieb) - Gemü 4240 Betriebsanleitung

1
1. Spindel 1 herauszie- 2. Einkerbung vom Distanzstück 4 zur
hen. Feder ausrichten und mit Feder 2 über
Spindel 1 schieben und mit Betäti-
gungsspindel 3 fixieren.
3. Betätigungsspindel 4. O-Ring 5 und Adapter 6 anbringen.
3 im Uhrzeigersinn
festziehen.
7
5. Flanschplatte 7 auf- 6. Flanschplatte mit Schrauben 8 fest-
stecken schrauben (1 – 1,5 Nm).
www.gemu-group.com
1
4
2
3
5
6
8
- Spindel bis zum Anschlag der Feder einschieben und Feder
wieder langsam entspannen.
▶ Bei einigen Ventilen (z.B GEMÜ 650 und GEMÜ 687) ist es
notwendig eine Druckscheibe zwischen Gewindeadapter
und Antriebskopf anzubringen. Diese liegt den erforderli-
chen Anbausätzen, teilweise mit einem zusätzlichen O-
Ring (nur GEMÜ 650 Steuerfunktion Federkraft geöffnet
und beidseitig gesteuert - Code 2+3) bei.
▶ Beinhaltet die Druckscheibe keinen Einstich für ein Dicht-
element ist dieses bereits in einem dafür vorgesehenen
Einstich an der Adaptionsöffnung des Antriebskopfes ein-
gelegt (z.B GEMÜ 687 in Steuerfunktion Federkraft geöff-
net - Code 2).
10
O-Ring 11 (falls beiliegend) in
die vorgesehene Nut des Ad-
apters 6 einlegen.

10.4 Montage Gewindeadapter (Linearantrieb)

Bei einigen Anbausätzen ist es notwendig, zusätzlich einen
Gewindeadapter zu montieren. Dieser Gewindeadapter liegt
den erforderlichen Anbausätzen bei. Für Ventile der Steuer-
funktion Federkraft geöffnet und beidseitig gesteuert (Code
2+3) liegen zusätzlich O-Ringe (1+2) bei.
1. Antrieb in Geschlossen-Position bringen.
2. O-Ringe 1 und 2 in Gewindeadapter 3 einlegen.
3. Gewindeadapter 3 bis zum Anschlag in die Antriebsöff-
nung einschrauben und festziehen.
11 / 23
10 Montage und Installation
HINWEIS
6
11
9
Wenn beiliegend: Druckschei-
be 9 über Adapter 6 schieben
und O-Ring 10 in die vorgese-
hene Nut der Druckscheibe
einlegen.
1
3
2
GEMÜ 4240
