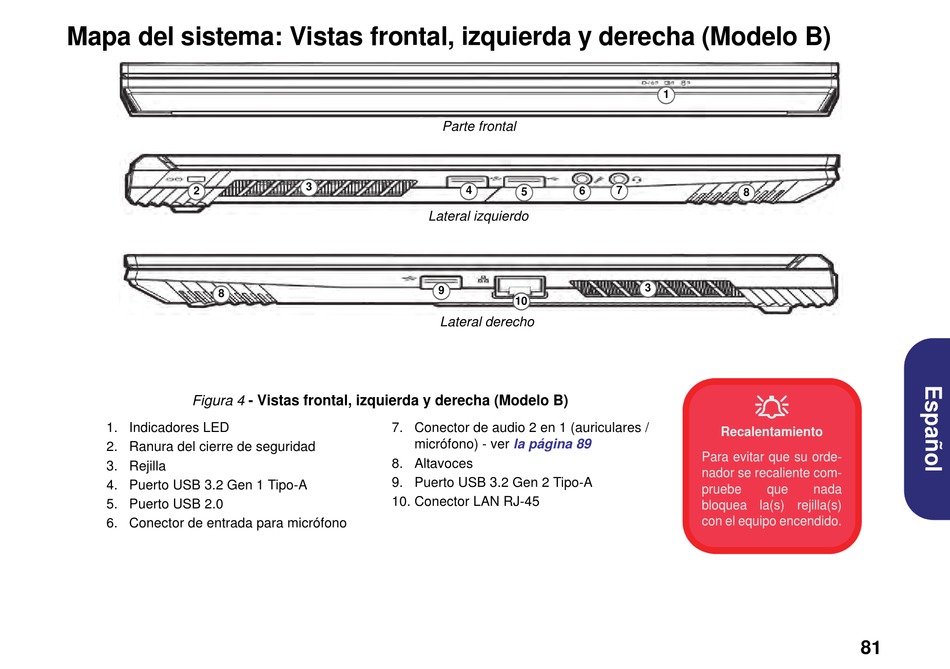

Mapa Del Sistema: Vistas Frontal, Izquierda Y Derecha (Modelo B) - exone go Expert 1730 X13 Handbuch

Mapa del sistema: Vistas frontal, izquierda y derecha (Modelo B)

2
8
Figura 4 - Vistas frontal, izquierda y derecha (Modelo B)
1. Indicadores LED
2. Ranura del cierre de seguridad
3. Rejilla
4. Puerto USB 3.2 Gen 1 Tipo-A
5. Puerto USB 2.0
6. Conector de entrada para micrófono
Parte frontal
3
4
Lateral izquierdo
9
Lateral derecho
7. Conector de audio 2 en 1 (auriculares /
micrófono) - ver
8. Altavoces
9. Puerto USB 3.2 Gen 2 Tipo-A
10. Conector LAN RJ-45
1
6 7
5
3
10
la página 89
8

Recalentamiento
Para evitar que su orde-
nador se recaliente com-
pruebe que nada
bloquea la(s) rejilla(s)
con el equipo encendido.
81
