Carte du système: Vues de face, gauche et droite (Modèle B)
2

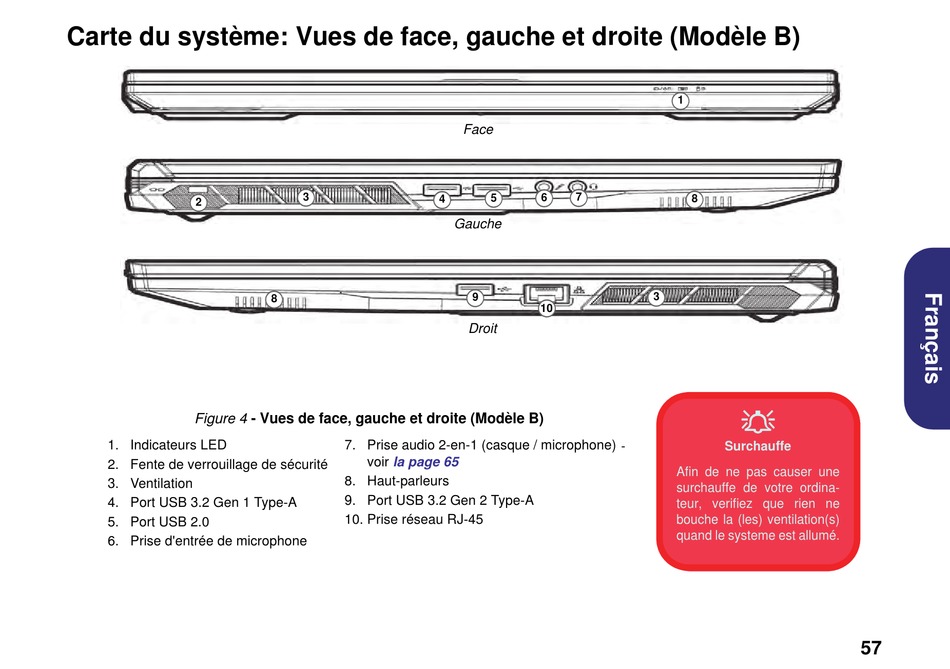

Figure 4 - Vues de face, gauche et droite (Modèle B)
1. Indicateurs LED
2. Fente de verrouillage de sécurité
3. Ventilation
4. Port USB 3.2 Gen 1 Type-A
5. Port USB 2.0
6. Prise d'entrée de microphone
3
4
8
7. Prise audio 2-en-1 (casque / microphone) -
voir la page 65
8. Haut-parleurs
9. Port USB 3.2 Gen 2 Type-A
10. Prise réseau RJ-45
Face
7
5 6
Gauche
9
10
Droit
1
8
3

Surchauffe
Afin de ne pas causer une
surchauffe de votre ordina-
teur, verifiez que rien ne
bouche la (les) ventilation(s)
quand le systeme est allumé.
57
