Descrizione del sistema: Vista inferiore e posteriore

2
3
Modello A
1
4
Avviso di rimozione coperchio inferiore
Non rimuovere il/i coperchio/i e/o vite/viti ai fini dell'aggiornamento del dispositivo
poiché così facendo si possono violare i termini della garanzia.
Se avete necessità di sostituire/rimuovere HDD/SSD/RAM ecc., per qualsiasi motivo,
per ulteriori informazioni contattare il vostro distributore/fornitore.
106
1
1
5 6 7

2
3
3
1
4
1
Modello B
1
5 6 7

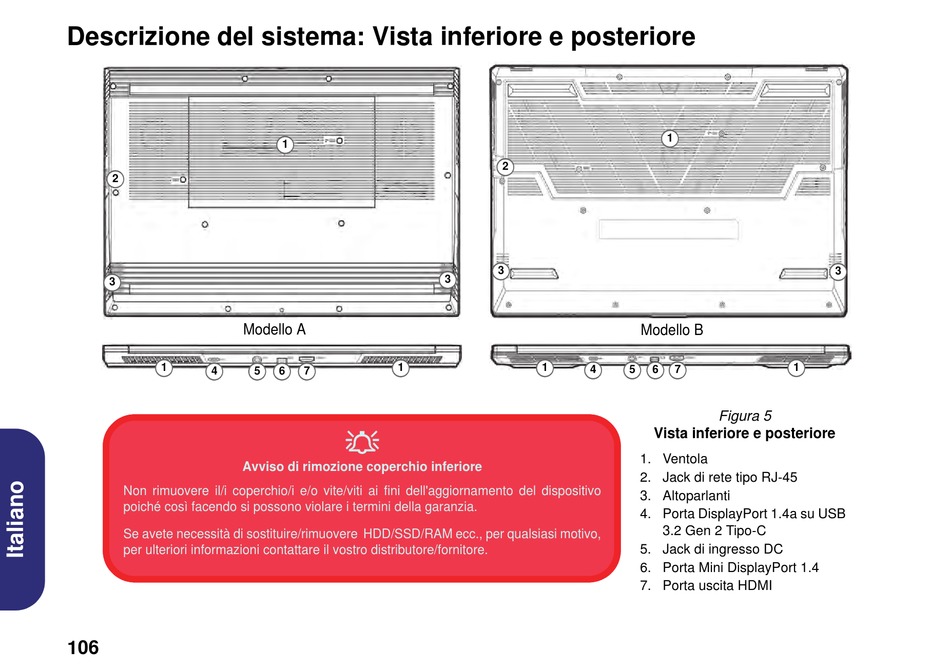

Figura 5
Vista inferiore e posteriore
1. Ventola
2. Jack di rete tipo RJ-45
3. Altoparlanti
4. Porta DisplayPort 1.4a su USB
3.2 Gen 2 Tipo-C
5. Jack di ingresso DC
6. Porta Mini DisplayPort 1.4
7. Porta uscita HDMI
3
