Descrizione del sistema: Vista anteriore, sinistra e destra (Modello B)

2

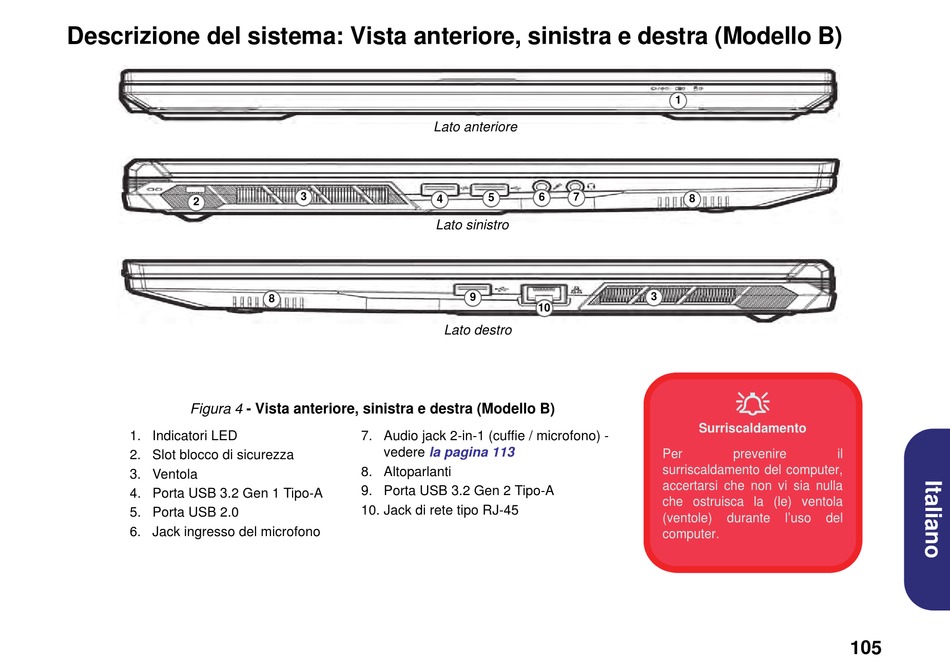

Figura 4 - Vista anteriore, sinistra e destra (Modello B)
1. Indicatori LED
2. Slot blocco di sicurezza
3. Ventola
4. Porta USB 3.2 Gen 1 Tipo-A
5. Porta USB 2.0
6. Jack ingresso del microfono
Lato anteriore
3
4
Lato sinistro
8
Lato destro
7. Audio jack 2-in-1 (cuffie / microfono) -
vedere la pagina 113
8. Altoparlanti
9. Porta USB 3.2 Gen 2 Tipo-A
10. Jack di rete tipo RJ-45
7
5 6
9
10
1
8
3

Surriscaldamento
Per prevenire
surriscaldamento del computer,
accertarsi che non vi sia nulla
che ostruisca la (le) ventola
(ventole) durante l'uso del
computer.
il
105
