MONTAGEANLEITUNG
2.18
19
Montieren Sie den O-Ring Art. Nr. 00576-02 an
der Gabelkappe. Tragen Sie Schmierfett
Art. Nr. 00146-01 auf.
2.19
Achten Sie darauf, dass der Druckstufen- und
der Zugstufeneinsteller vollständig geöffnet
sind, bevor Sie die Endkappe montieren.
Verwenden Sie einen 3mm Inbusschlüssel, um
den Druckstufen- und den Zugstufeneinsteller
vollständig zu öffnen. Verwenden Sie
einen 14mm Steckschlüssel für den
Vorspannungseinsteller. Entfernen Sie das
Rausziehwerkzeug und montieren Sie die
Endkappe auf der Schaftverlängerung. Das
maximale Anzugsdrehmoment beträgt 20Nm.
2.20
Entfernen Sie den Schraubenschlüssel vom
Spring-Support.
2.21

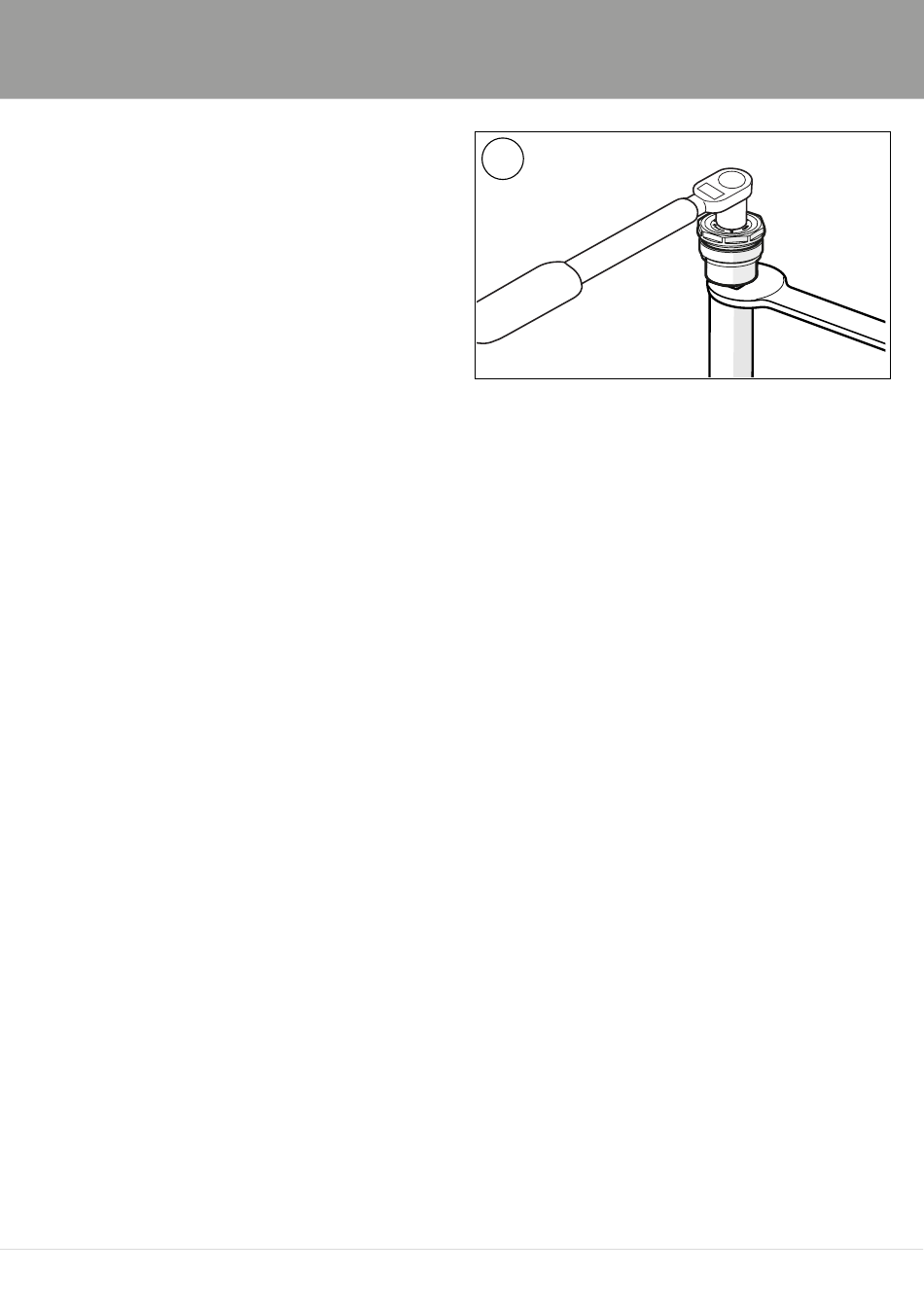

Ziehen Sie das Außenrohr nach oben. Achten
Sie darauf, dass der Gabelholm vollständig
auseinandergezogen ist. Verschrauben
Sie die Endkappe mit einem 46mm
Schraubenschlüssel mit dem Außenrohr. Das
maximale Anzugsdrehmoment beträgt 10Nm.
2.22
Stellen Sie die Vorspannung, die Druckstufe
und die Vorspannung entsprechend
den Angaben auf der letzten Seite ein.
Verwenden Sie einen 3mm Inbusschlüssel
für den Druckstufen- und Zugstufeneinsteller
und einen 14mm Steckschlüssel für die
Federvorspannungseinsteller.
