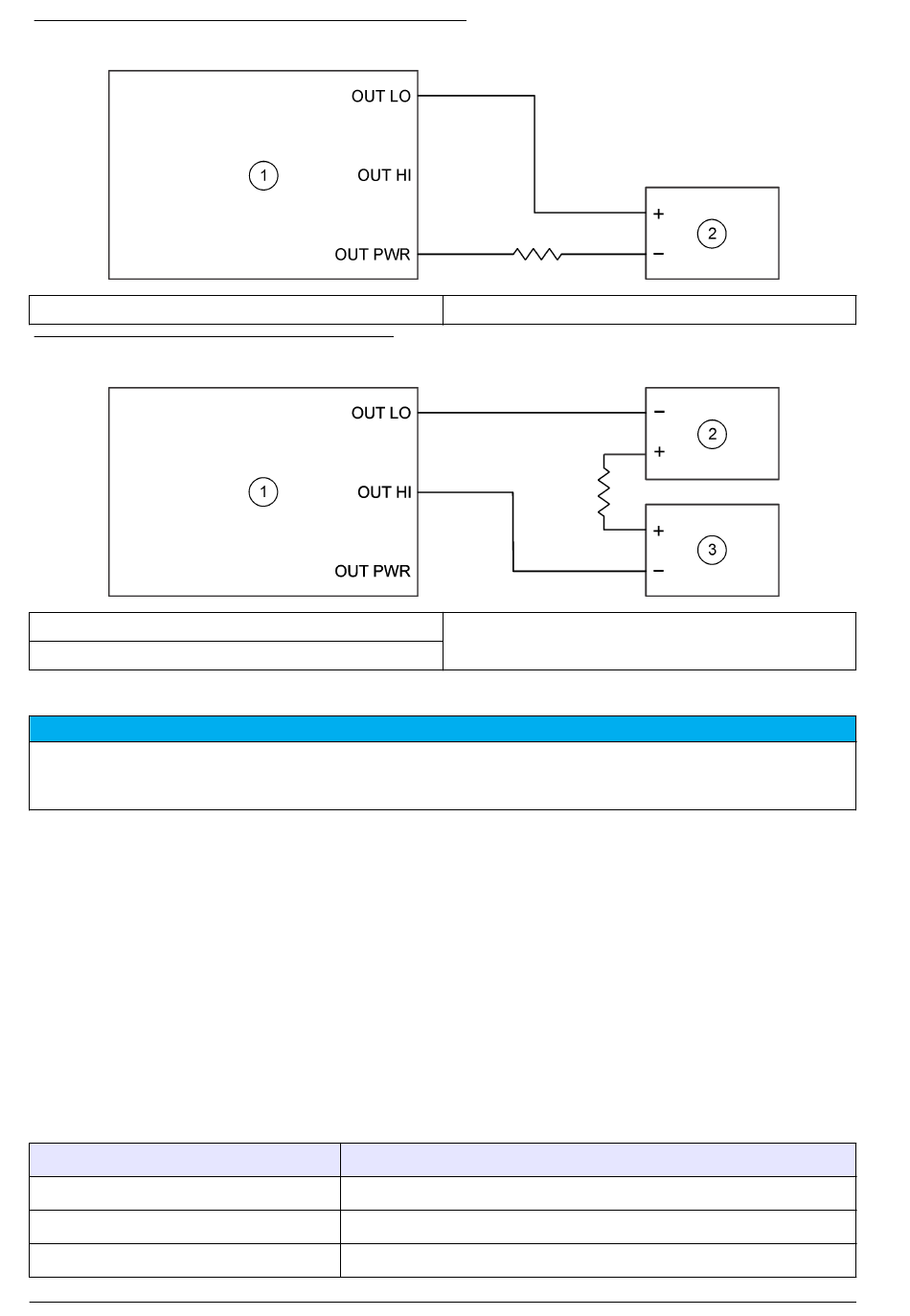

Abbildung 6 Vom I/O-Modul versorgter Kreislauf
1 Analogausgang
Abbildung 7 Extern versorgter Kreislauf
1 Analogausgang
2 Externes Netzteil
Anschließen der digitalen Ausgänge
Verwenden Sie die digitalen Ausgänge nicht für Prozesssteuerungsfunktionen wie Ein-/Ausschalten der Pumpe
oder Abschalten des Wassersystems. Die digitalen Ausgangsanschlüsse sind kein Ersatz für eine SPS
(speicherprogrammierbare Steuerung).
Das I/O-Modul verfügt über vier digitale Ausgänge. Schließen Sie ein kompatibles Gerät an die
digitalen Ausgänge an, wie eine Remote-Alarmerkennung, einen Summer oder eine SPS.
Informationen zum Anschluss der digitalen Ausgänge finden Sie unter
Abbildung 5 auf Seite 28 und
unter Technische Daten
Bei den digitalen Ausgängen handelt es sich um unabhängige Schwimmerschalter, wenn der
Eingang PULLUP V und die zugehörigen internen Pull-up-Widerstände nicht verwendet werden. Die
Schalter sind Öffner. Sie schließen sich, wenn vom Benutzer ausgewählte Alarmbedingungen
eintreten.
Zur Verwendung des optionalen PULLUP V-Eingangs und der zugehörigen internen Pull-up-
Widerstände mit 10 kΩ muss die entsprechende Spannung an die Pins PULLUP V und COM (Pin
14) angelegt werden. Schließen Sie dann eine Brücke vom Pin OUT # LO zum Pin COM an. Die
Ausgangssignallogik ist aktiv niedrig.
Pin
OUT # HI
OUT # LO
COM
30 Deutsch
H I N W E I S
Tabelle 3. Die technischen Daten des digitalen Ausgangs finden Sie
auf Seite 19.
Tabelle 3 Verdrahtung – digitale Ausgänge
2 Externes Gerät
3 Externes Gerät
Abbildung 4
Beschreibung
Eingang AI2 +
Negativ
Masse
auf Seite 27,
