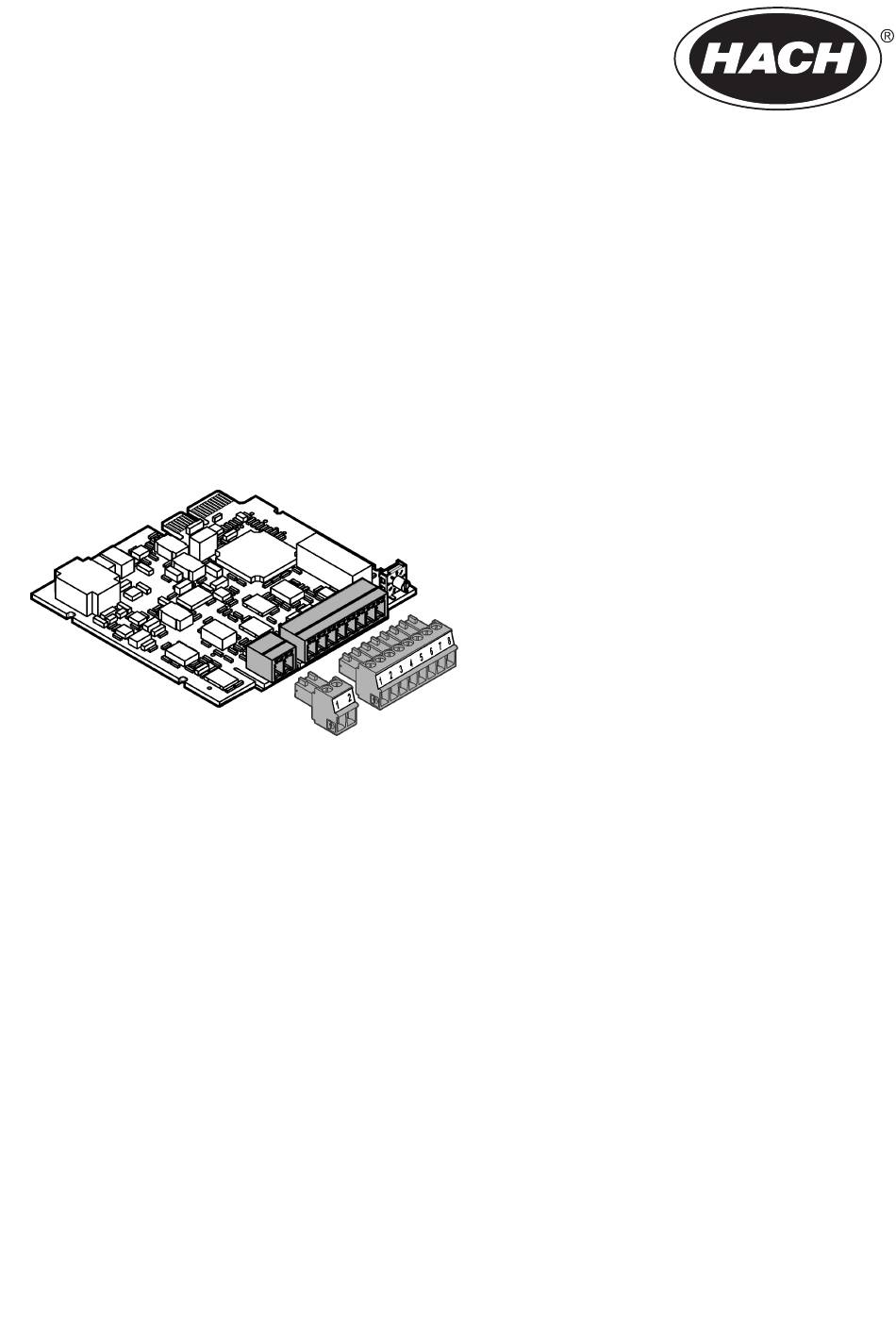

pH/ORP Module
Instrucciones para el usuario
Инструкции за потребителя
Руководство пользователя
DOC023.98.90760
07/2022, Edition 2
User Instructions
Bedienungsanleitung
Istruzioni per l'uso
Instructions d'utilisation
Instruções do utilizador
Návod pro uživatele
Gebruikersinstructies
Brugervejledninger
Instrukcja obsługi
Bruksanvisning
Käyttöohje
Felhasználói útmutató
Instrucţiuni de utilizare
Kullanıcı Talimatları
Návod na použitie
Navodila za uporabo
Korisničke upute
Οδηγίες χρήστη
Kasutusjuhend

Werbung

loading

Inhaltszusammenfassung für Hach pH/ORP Module

  • Seite 1 DOC023.98.90760 pH/ORP Module 07/2022, Edition 2 User Instructions Bedienungsanleitung Istruzioni per l'uso Instructions d'utilisation Instrucciones para el usuario Instruções do utilizador Návod pro uživatele Gebruikersinstructies Brugervejledninger Instrukcja obsługi Bruksanvisning Käyttöohje Инструкции за потребителя Felhasználói útmutató Instrucţiuni de utilizare Руководство пользователя...
  • Seite 2 Table of Contents English ..........................3 Deutsch .......................... 17 Italiano ..........................32 Français ......................... 46 Español .......................... 60 Português ........................74 Čeština ........................... 88 Nederlands ......................... 102 Dansk ..........................116 Polski ..........................130 Svenska ........................145 Suomi ..........................159 български ........................173 Magyar .........................
  • Seite 3 Table of Contents 1 Specifications on page 3 3 Installation on page 5 2 General information on page 3 4 Configuration on page 16 Section 1 Specifications Specifications are subject to change without notice. Specification Details Measuring range Combination pH sensor: 0 to 14 pH units Differential pH sensor: –2 to 14 pH units Combination ORP sensor: -2000 to +2000 mV Differential ORP sensor: -1500 to +1500 mV...
  • Seite 4 2.3 Product overview The pH/ORP module lets a digital SC Controller connect to an analog sensor. The module connects to one of the analog sensor connectors in the controller. For calibration and operation of the sensor, refer to the sensor user manual and the SC Controller documentation.
  • Seite 5 Figure 1 Product compoments 1 Module connector 3 Label with wiring information 2 pH/ORP module 2.5 Modbus registers A list of Modbus registers is available for network communication. Refer to the manufacturer's website for more information. Section 3 Installation D A N G E R Multiple hazards.
  • Seite 6 Table 3 Table 4 Notes: • Make sure that the controller is compatible with the pH/ORP module. Contact technical support. • To keep the enclosure rating, make sure that all unused electrical access holes are sealed with an access hole cover.
  • Seite 7 Figure 2 pH/ORP module slots 1 Analog module slot—Channel 1 2 Analog module slot—Channel 2 English 7...
  • Seite 8 8 English...
  • Seite 9 Turn the rotatory switch of the module to configure the module based on the applicable sensor. Refer Table Table 1 Module configuration Switch position Sensor type Combination pH sensor Combination ORP sensor Differential pH sensor Differential ORP sensor English 9...
  • Seite 10 10 English...
  • Seite 11 English 11...
  • Seite 12 12 English...
  • Seite 13 Table 2 pH and ORP sensor wiring – sensors with fixed cables Terminal Description Sensor with an attached cable Differential Combination 8350 8350.3/4/5 sensor sensor 8-pin (J5) Reference Green Metal braid Black Black (coax shield) (coax shield) Ground solution Clear Blue Jumper 1–2 on J5 Jumper 1–2 on J5...
  • Seite 14 Table 3 pH and ORP sensor wiring – sensors with removable cables (continued) Terminal Description Cable type (connector) Top68 (with temp) SMEK VP-Plug — Sensor shield wires—Connect all sensor ground/shield Green/yellow (Green/yellow) wires to the controller enclosure grounding screws. — Notes: The yellow and The gray wire is not used.
  • Seite 15 English 15...
  • Seite 16 Section 4 Configuration Refer to the controller documentation for instructions. Refer to the expanded user manual on the manufacturer's website for more information. 16 English...
