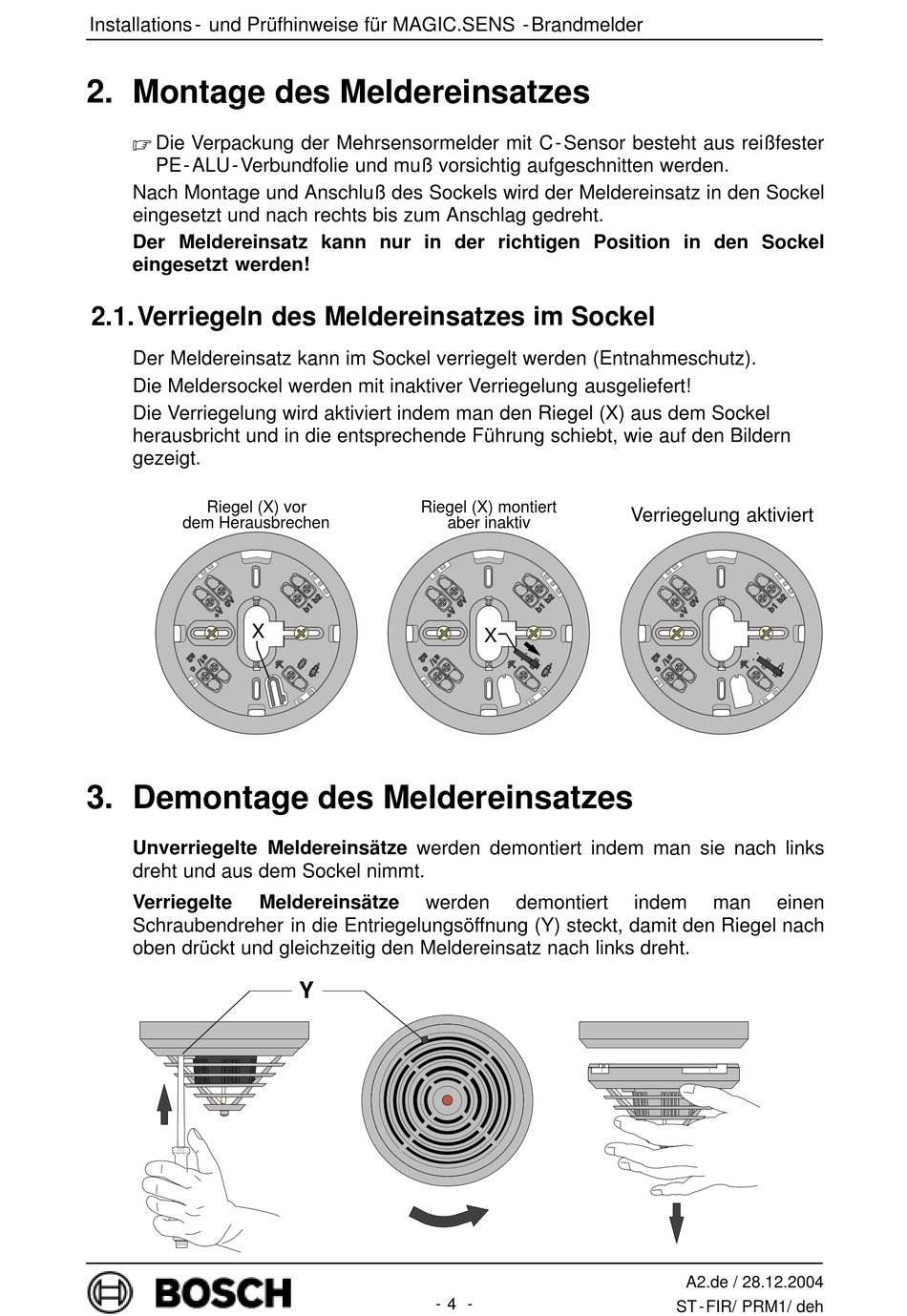

Installations - und Prüfhinweise für MAGIC.SENS - Brandmelder
2. Montage des Meldereinsatzes
. Die Verpackung der Mehrsensormelder mit C- Sensor besteht aus reißfester
PE- ALU- Verbundfolie und muß vorsichtig aufgeschnitten werden.
Nach Montage und Anschluß des Sockels wird der Meldereinsatz in den Sockel
eingesetzt und nach rechts bis zum Anschlag gedreht.
Der Meldereinsatz kann nur in der richtigen Position in den Sockel
eingesetzt werden!
2.1. Verriegeln des Meldereinsatzes im Sockel
Der Meldereinsatz kann im Sockel verriegelt werden (Entnahmeschutz).
Die Meldersockel werden mit inaktiver Verriegelung ausgeliefert!
Die Verriegelung wird aktiviert indem man den Riegel (X) aus dem Sockel
herausbricht und in die entsprechende Führung schiebt, wie auf den Bildern
gezeigt.
Riegel (X) vor
dem Herausbrechen
X
3. Demontage des Meldereinsatzes
Unverriegelte Meldereinsätze werden demontiert indem man sie nach links
dreht und aus dem Sockel nimmt.
Verriegelte
Schraubendreher in die Entriegelungsöffnung (Y) steckt, damit den Riegel nach
oben drückt und gleichzeitig den Meldereinsatz nach links dreht.
Riegel (X) montiert
Meldereinsätze
werden
Y
aber inaktiv
X
demontiert
- 4 -
Verriegelung aktiviert
indem
man
einen
A2.de / 28.12.2004
ST -FIR/ PRM1/ deh
