IR200LSN/RB

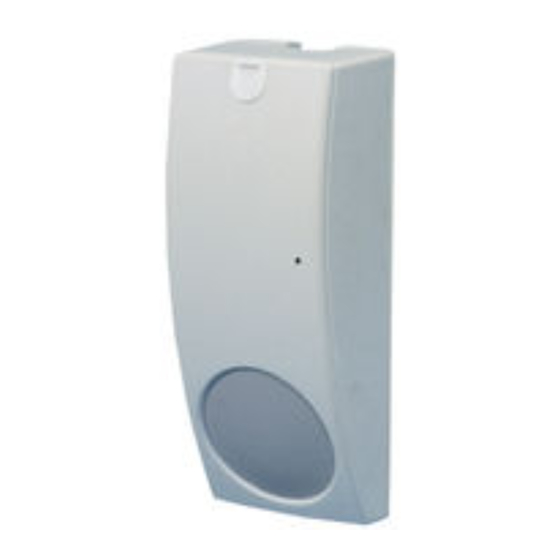

Passiv-Infrarotmelder
Passive infrared detector
Installationshandbuch Ad/e1993a
Edition 08.2001
Supersedes Ad/e1993
540 256
Weitwinkelspiegel
Wide angle mirror
h = 2,2m
max. 2,6m
min. 1,8m
0
10m
5m
0
5m
10m
0
5m
1
3
Vorhang-Spiegel
Curtain mirror
IRS162
0,9m
h = 2,2m
max. 4,0m
min. 1,8m
0
1m
0
1m
10m
15m
2
Klebeplombe
Seal
A
B
4
PN 4.998.059.092
Z1
Z2
4
4
Wandmontage
Wall mounting
3°
Abstand X abhängig von der Reichweite Y.
Distance X dependent upon the range Y.
X
25m
4,0m
2,2m
X
1,5m
1,0m
0,75
0,5m
0,4
5m
10m
45°-Montage
45° mounting
Y
Montagehöhe
Mounting height
Y
15m
20m
25m
Bereich Range
Eckmontage
Corner mounting
Werbung
Verwandte Anleitungen für Bosch IR200LSN/RB
Inhaltszusammenfassung für Bosch IR200LSN/RB
- Seite 1 IR200LSN/RB Passiv-Infrarotmelder Passive infrared detector Installationshandbuch Ad/e1993a Edition 08.2001 Supersedes Ad/e1993 540 256 Weitwinkelspiegel Vorhang-Spiegel Wide angle mirror Curtain mirror IRS162 PN 4.998.059.092 h = 2,2m max. 2,6m min. 1,8m 0,9m Abstand X abhängig von der Reichweite Y. h = 2,2m Distance X dependent upon the range Y.
- Seite 2 1 2 3 4 5 6 7 8 Anschlussbelegung a LSN 1 kommend von der Zentrale oder vorhergehendem LSN-Element b LSN 1 kommend von der Zentrale oder vorhergehendem LSN-Element a LSN 2 gehend zum nächsten LSN-Element b LSN 2 gehend zum nächsten LSN-Element F1 +U Der Melder benötigt keine eigene Versorgungsspannung.
- Seite 3 Anwendungsrichtlinien für IR200LSN/RB Einsatzhinweis Anzeigen Zulassungen Der Melder ist geeignet für den Einsatz im lokalen Si- Der Melder besitzt lediglich eine Gehtestanzeige, wel- VdS-Anerkennung, Klasse B beantragt ....
- Seite 4 IR200LSN/RB Instructions for use Note on application Displays Approvals The detector is suitable for use in local security net- The detector only has a walk test display which, when VdS approval, class B applied for ..... .
