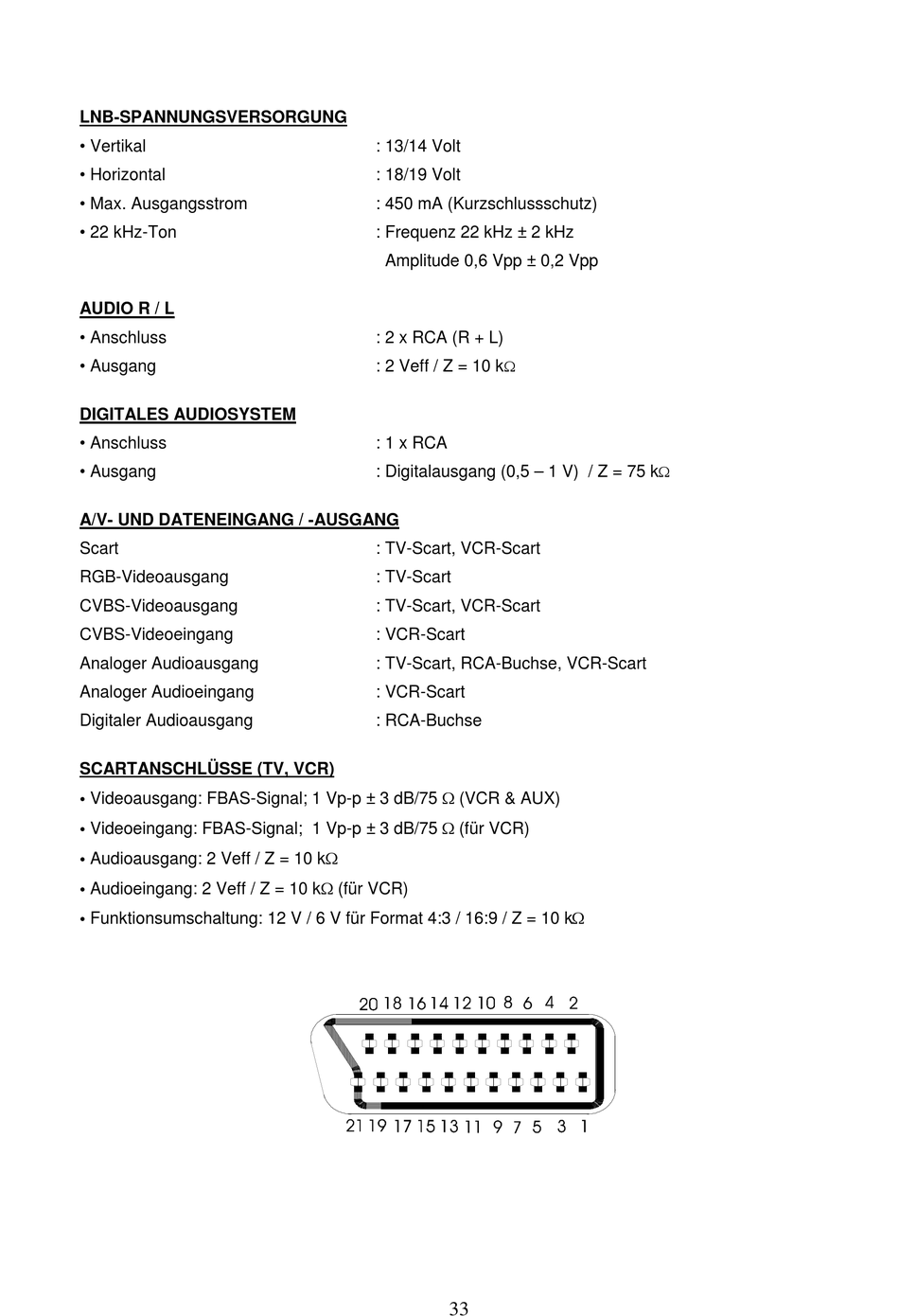

LNB-SPANNUNGSVERSORGUNG

• Vertikal
• Horizontal
• Max. Ausgangsstrom
• 22 kHz-Ton
AUDIO R / L
• Anschluss
• Ausgang

DIGITALES AUDIOSYSTEM

• Anschluss
• Ausgang

A/V- UND DATENEINGANG / -AUSGANG

Scart
RGB-Videoausgang
CVBS-Videoausgang
CVBS-Videoeingang
Analoger Audioausgang
Analoger Audioeingang
Digitaler Audioausgang
SCARTANSCHLÜSSE (TV, VCR)
• Videoausgang: FBAS-Signal; 1 Vp-p ± 3 dB/75 W (VCR & AUX)
• Videoeingang: FBAS-Signal; 1 Vp-p ± 3 dB/75 W (für VCR)
• Audioausgang: 2 Veff / Z = 10 kW
• Audioeingang: 2 Veff / Z = 10 kW (für VCR)
• Funktionsumschaltung: 12 V / 6 V für Format 4:3 / 16:9 / Z = 10 kW
: 13/14 Volt
: 18/19 Volt
: 450 mA (Kurzschlussschutz)
: Frequenz 22 kHz ± 2 kHz
Amplitude 0,6 Vpp ± 0,2 Vpp
: 2 x RCA (R + L)
W
: 2 Veff / Z = 10 k
: 1 x RCA
: Digitalausgang (0,5 – 1 V) / Z = 75 k
: TV-Scart, VCR-Scart
: TV-Scart
: TV-Scart, VCR-Scart
: VCR-Scart
: TV-Scart, RCA-Buchse, VCR-Scart
: VCR-Scart
: RCA-Buchse
33
W
